Това изследване провежда комплексна оценка на електромагнитната съвместимост (EMC) на двигател F520M за чистачки, включваща четири основни тестови позиции: излъчване, проводимост, ниско-честотно магнитно поле и преходни процеси по захранващата линия. Оценката потвърждава дали електромагнитните параметри на устройството при реални условия на работа в автомобил отговарят на индустриалните стандарти.
Дата на тестване: Август 2025 г.
Място на тестване: Професионална EMC лаборатория.

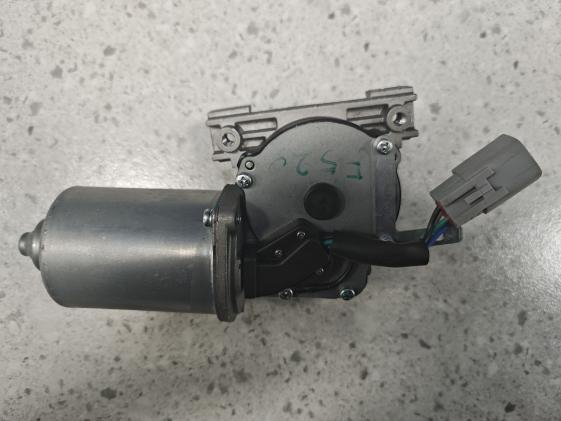

Обект на теста: Двигател F520M за чистачки (компонент, свързан с шофьорската безопасност).
Напрежение: 9–16 V (Тестово напрежение: 14,5 V).
Изпитваният образец има корпус от алуминиев сплав и мека стомана и е монтиран в моторния отсек. Стандартизирано изпитвателно работно място, комбинирано с енергиен системи, симулатор на натоварване и диагностично оборудване за CAN комуникация, реалистично възпроизвежда пълната електрическа среда на превозното средство.
Режими на работа включват:
● Режим 1: Непрекъсната работа с ниска скорост
● Режим 2: Непрекъсната работа с висока скорост
● Режим 3: Застой при ниска скорост
● Режим 4: Застой при висока скорост
Този тест се основава на индустриални стандарти за ЕМС (серия BT) и обхваща следните четири категории:
● Излъчени емисии (08244.2).
● Проводими емисии (08244.3).
● Нискочестотни магнитни полета (08244.5).
● Преходни процеси в електрическата мрежа (08244.4).
Лабораторията разполага с:

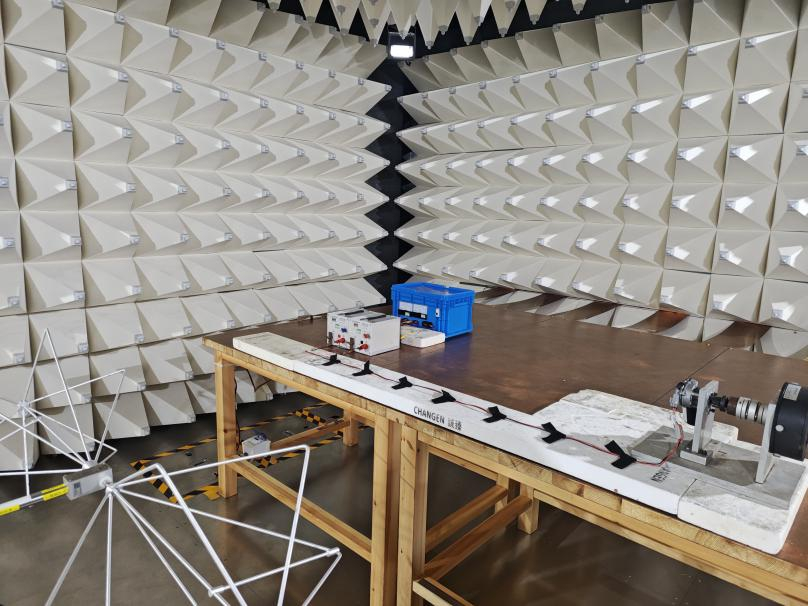

● Безехо камера (полу-анехо камера).
● Прътов антен, двойно коничен антен, логаритмично периодичен антен, рогов антен.
● Изкуствена електрическа мрежа.
● Високочувствителен приемник и осцилоскоп.
● За осигуряване на точност и възпроизведимост на резултатите от теста.

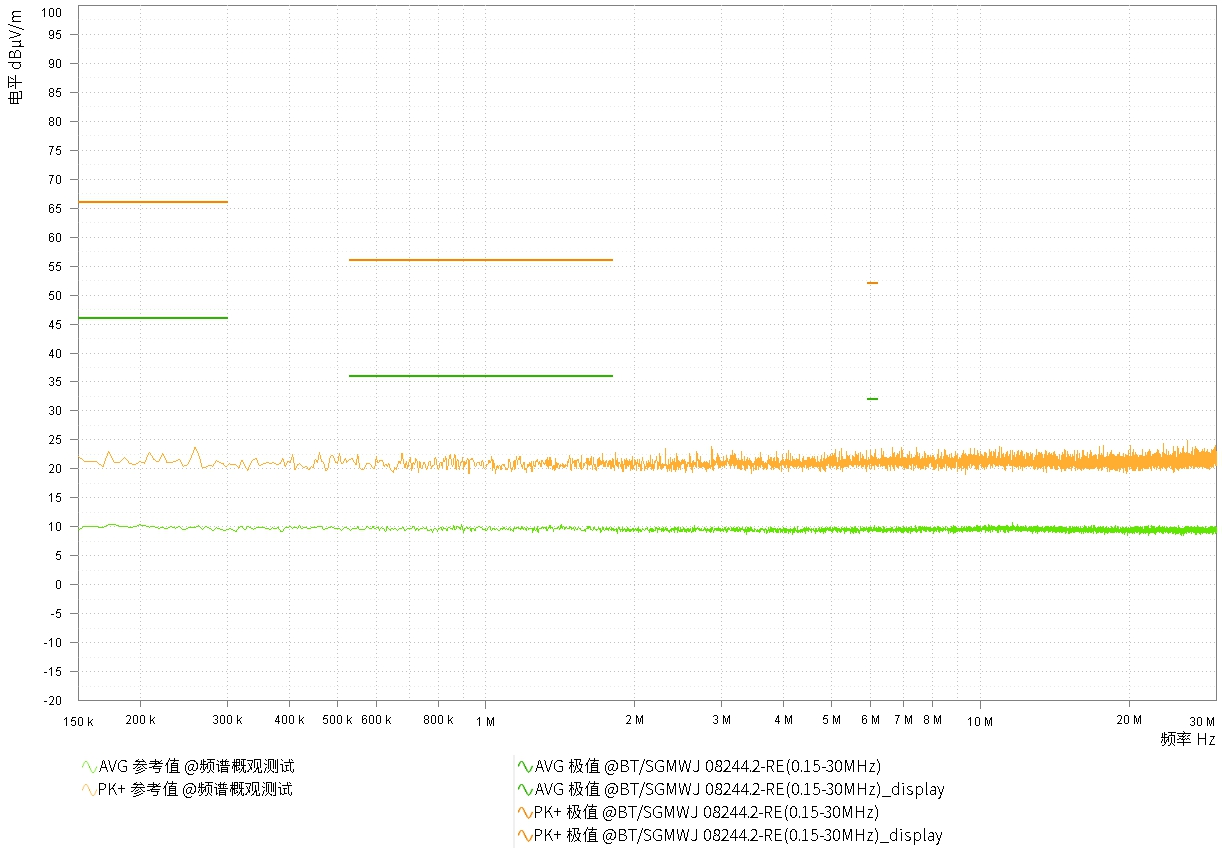

Честотен обхват: 0,15 MHz до 2,5 GHz.
Режим на тест: Високоскоростна работа.
Резултати: Измерените стойности във всички честотни ленти бяха под границите и отговаряха на стандартните изисквания както в хоризонтално, така и в вертикално направление.

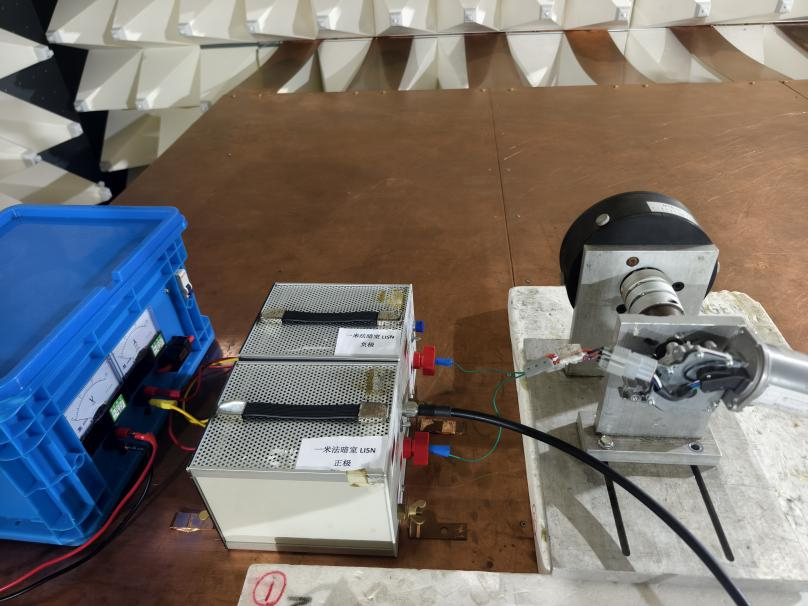

Честотен обхват: 150 kHz до 108 MHz.
Резултати: Проводимият шум както при положителния, така и при отрицателния полюс е в рамките на допустимите граници, което показва добра контролна способност спрямо електромагнитни смущения.
Честотен обхват: 100–150 kHz.
Посоки на тестване: X, Y и Z ос.
Резултати: Всички посоки отговарят на стандартните ограничения, без превишения.

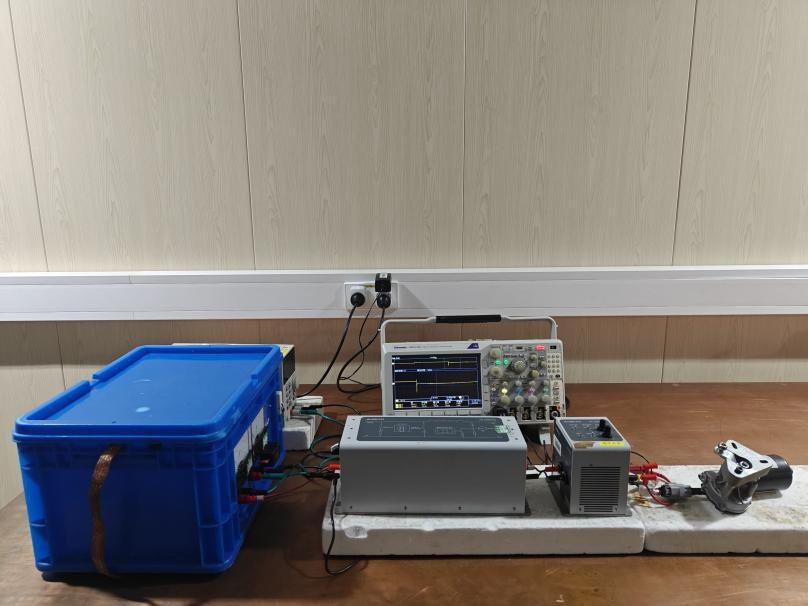

Работа: OFF→ON, ON→OFF.
Импулсен лимит: +200 V / -400 V.

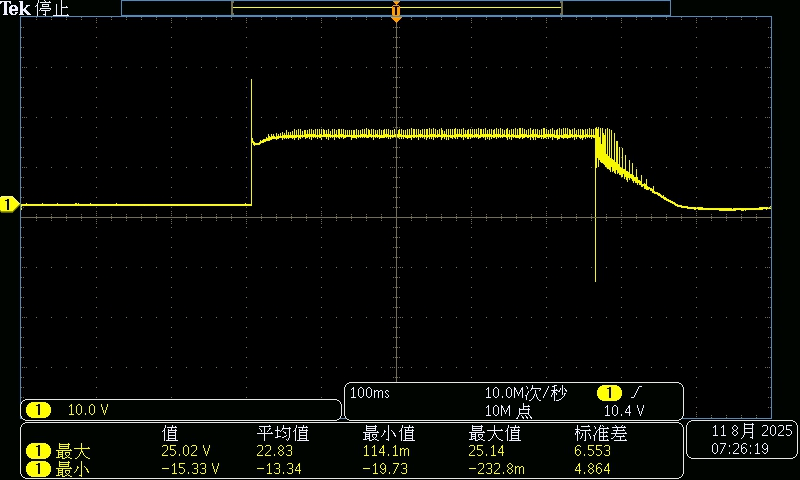

Измерени резултати: Максималното напрежение беше само 25 V, значително под лимита, което показва стабилна производителност.
Моторът за чистачки F520M отговаряше на стандартните изисквания във всички четири категории ЕМС, демонстрирайки отлични показатели за електромагнитна съвместимост (ЕМС). Изпитванията обхващаха целия честотен диапазон и различни работни условия, като предоставиха подробни данни и ценен референтен материал за проектирането и верификацията на моторни продукти за автомобилна употреба.
Съдържанието на тестовете и изображенията, представени в тази статия, са частична информация и примерни сценарии и не представляват пълните тестови данни или целия процес. За по-подробна информация и пълните резултати от тестовете, моля, свържете се с нашия технически отдел чрез официални канали.
