Erkunden Sie das Funktionsprinzip, den äquivalenten Schaltkreis, die wichtigsten Parameter und Auswahlhinweise für ESD-Schutzdioden. Speziell für den Schutz von USB-, HDMI- und Stromeingangsschnittstellen entwickelt, fähig ±8kV ESD-Stöße gemäß IEC 61000-4-2 zu unterdrücken, um die Systemzuverlässigkeit sicherzustellen.
Elektrostatische Entladung (ESD) ist ein Phänomen, bei dem elektrische Ladung aufgrund eines Potenzialunterschieds zwischen geladenen Objekten in kurzer Zeit freigesetzt wird. Sie kann unwiderruflichen Schaden an präzisen elektronischen Geräten verursachen. Während sich elektronische Geräte weiterhin in Richtung höherer Geschwindigkeit und Miniaturisierung entwickeln, werden die Anforderungen an den ESD-Schutz strenger. ESD-Schutzdioden, als effiziente und zuverlässige Schutzelemente, werden an kritischen Punkten wie Signalanschlüssen und Stromeingängen weit verbreitet eingesetzt.
1. Grundlegendes Funktionsprinzip von ESD-Schutzdioden
ESD-Schutzdioden bestehen normalerweise aus einer umgepolten PN-Kopplung. Ihr Kernmechanismus nutzt die Durchbruchcharakteristiken der Diode, um bei Anwendung einer hohen Spannung, wie einem ESD-Schlag, übermäßige Ströme schnell zu leiten und auf Masse zu leiten. Dadurch wird ein Schaden an nachgelagerten Komponenten verhindert.
Normale Betriebsweise: Wenn die Signalleitungsspannung (V IN ) im Bereich von 0 bis zur Maximalen Gegenlaufspannung (V RWM ) liegt, bleibt die Diode ausgeschaltet und verhält sich wie eine Knotenkondensatorkapazität (CT).
Überspannungsleitfähigkeit: Wenn die Spannung den Durchbruchsspannungswert (V Z ) überschreitet, tritt die Diode in den umgekehrten Durchbruchmodus über, leitet Strom und begrenzt die Spannung auf einen bestimmten Wert (V C ), um die Last zu schützen.
Im Leitbetrieb kann der ESD-Schutzdiode als Reihenschaltung eines Begrenzungsspannungsquells und eines dynamischen Widerstands (R DYN) modelliert werden. ). Seine Schraubleistungsqualität hängt eng mit seiner inneren Struktur zusammen.

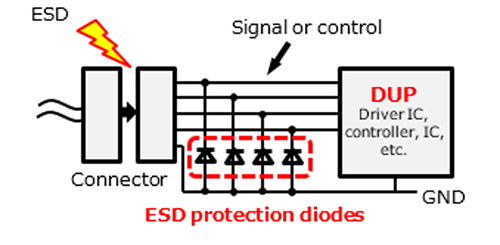

(Abb.: Beispiel für ESD-Schutzdiodenschaltung)

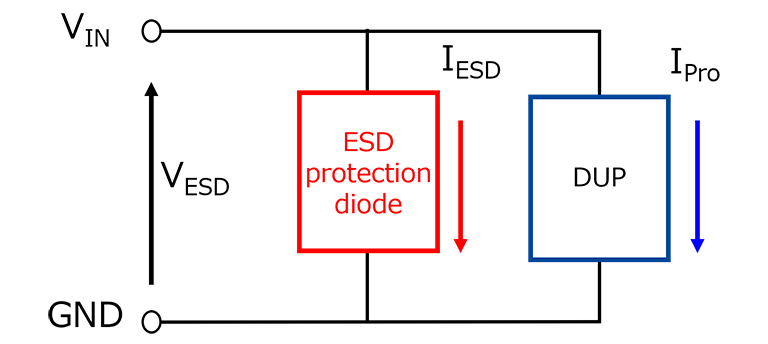

(Abb.: Äquivalentschaltung der ESD-Schutzdiode)
2. Analyse der wichtigsten elektrischen Parameter
V RWM (Maximale umgepolte Arbeitsspannung): Die höchste umgepolte Spannung, bei der das Bauelement ohne Durchleitung betrieben werden kann.
V Z (Durchbruchsspannung): Die minimale Spannung, ab der das Gerät im Rückwärtsverlauf leitet, wodurch dessen Schwellwert bestimmt wird.
V C (Klappsollspannung): Die Spannung am Gerät während der Leitung bei einer spezifischen Stromstärke, die direkt die Stärke des Schutzes widerspiegelt.
R DYN) modelliert werden. (Dynamischer Widerstand): Der interne Widerstand während der Leitung, der den Spannungsabfall beeinflusst. Niedrigere Werte werden bevorzugt.
CT (Kopplungskapazität): Die parasitäre Kapazität, die sich im Ausgangszustand zeigt und die Signalintegrität bei Hochgeschwindigkeit beeinflusst und minimiert werden sollte.
3. Äquivalentschaltungmodelle im Betrieb
ESD-Dioden haben zwei typische Betriebszustände:
Bei normalen Bedingungen verhält sich das Gerät wie eine kleine Kapazität, die hauptsächlich die Hochfrequenzleistung beeinflusst.
Wenn ein ESD-Schlag auftritt, schaltet sich die Diode schnell in den Leitmodus um und bildet einen Begrenzungsweg aus einer äquivalenten Reihenresistanz und einer Spannungsquelle.
In der Praxis hat die ESD-Spannung eine sehr steile Anstiegsflanke (<1 ns). Zu diesem Zeitpunkt können auch die parasitären Induktivitäten und Kapazitäten der PCB-Leiterbahnen den Schutzeffekt beeinflussen. Daher ist eine Layout-Optimierung notwendig.
4. Analyse der ESD-Schlag-Antwort
Angenommen, ein ESD-Ereignis von 8kV wird auf eine Schnittstelle angewendet. Gemäß IEC 61000-4-2 kann der Überschlagsstrom bis zu 30A erreichen. Wenn der Dioden eine dynamische Widerstand von 0,5Ω hat, beträgt der transiente Spannungsabfall 15V, was zur Begrenzungsspannung addiert wird. Daher ist es wichtig, Geräte mit niedrigem RDYN und niedrigem VC auszuwählen, um die Gesamt-Begrenzungsspannung zu reduzieren und den elektrischen Belastung auf das geschützte Gerät (DUP) zu minimieren.
5. Anwendungslayout und Auswahl Empfehlungen
Bei der ESD-Schutzdesign berücksichtigt man neben den Parametern des Gerätes selbst spielt die PCB-Layout eine entscheidende Rolle. Die folgenden Prinzipien sollten beachtet werden:
Platzieren Sie ESD-Schutzgeräte so nah wie möglich an externen Verbindungen, um parasitäre Induktivität und Kapazität in den Leitungen zu reduzieren.
Verbinden Sie die Massepins direkt mit einer großen Massenebene, um induktive Schleifen zu vermeiden.
Für Hochfrequenz-Schnittstellen wie USB 3.0 oder HDMI werden Modelle mit niedriger Kapazität (z. B. CT ≤ 0,5pF) empfohlen.
Bei dem Schutz mehrerer Kanäle sollten TVS-Arrays oder integrierte Schutzmodule in Betracht gezogen werden.
(Illustration: Einfache Schaltungsanordnung bei ESD-Stoß)
6. Übersicht über ESD-Teststandards
Häufig verwendete ESD-Immunitätsteststandards umfassen:
IEC 61000-4-2: Systemniveau-ESD-Immunitätsteststandard, der das Entladungsmodell des menschlichen Körpers simuliert; typische Testpegel umfassen ±4kV und ±8kV.
JEDEC JESD22-A114: Human Body Model (HBM)-Teststandard auf Chip-Ebene.
MIL-STD-883: Militärstandard zur Bewertung der ESD-Widerstandsfähigkeit von Komponenten.
ANSI/ESD S20.20: Standard für die Einrichtung von ESD-Schutzsystemen, wobei Produktionsschritte und Umweltkontrolle abgedeckt werden.
7. Schlussfolgerung
ESD-Schutzdioden spielen eine unverzichtbare Rolle in der modernen Elektronikproduktentwicklung, indem sie auf ESD-Ereignisse schnell reagieren und Übergangsspannungen begrenzen. Beim Auswählen von ESD-Schutzeinrichtungen sollte auf Antwortgeschwindigkeit, Begrenzungsspannung, dynamischen Widerstand und Knotenkondensator achten. Eine richtige Anordnung und PCB-Layout basierend auf den spezifischen Systeminterfacen sind auch entscheidend für optimale Schutzleistung.
