Lernen Sie die grundlegende Struktur, die Arten und die Anwendungen von Alielektrolytkondensatoren kennen. Enthält flüssige und feste Typen einschließlich SMD, radial, Schraub-, gestapelte Polymerkondensatoren. Ideal für Verbraucherelektronik, Automobilsysteme, Industrieausrüstung und UPS-Netzteile.
Grundstruktur eines Kondensators

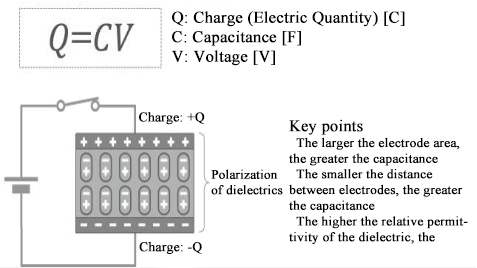

Ein Kondensator ist eine diskrete Komponente, die aus zwei leitfähigen Platten besteht, die durch ein dielektrisches Material mit spezifischen Isolierungseigenschaften getrennt sind und dazu dient, elektrische Energie in elektrostatischer Form zu speichern und freizugeben.
Hinweis: Dielektrische Materialien umfassen Porzellan (Keramik), Mika, Glas, Kunststofffilme und verschiedene Metalloxide. Einige Flüssigkeiten und Gase können ebenfalls als effektive Dielektrika dienen.
Ladungsspeicherung in einem Kondensator
Aufbau eines Aluminiumelektrolytkondensators

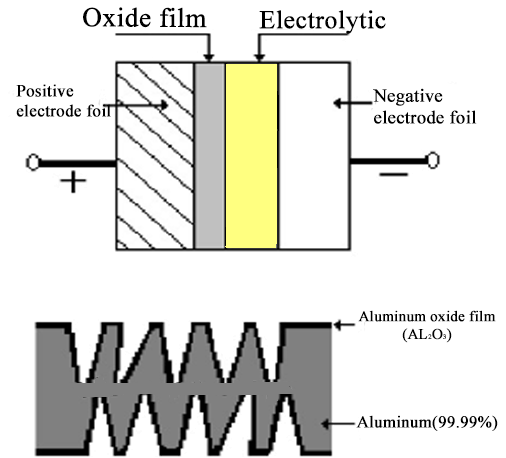

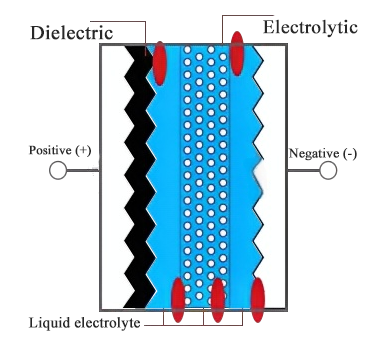

Ein typischer Aluminiumelektrolytkondensator hat eine gewundene Folgenstruktur. Die Anode besteht aus Aluminiumfolie, und das Dielektrikum ist ein dünner Oxidschichtfilm aus Aluminiumoxid AL2O3, der elektrochemisch auf seiner Oberfläche gebildet wird. Die Kathode besteht aus porösem elektrolytgetränktem Papier.
Arten von Aluminiumelektrolytkondensatoren
Aluminiumelektrolytkondensatoren werden in zwei Kategorien unterteilt: flüssig und fest. Flüssig umfasst: Leiterkontakte, Flecken, Führungsfolien, Schrauben usw.; fest umfasst: Hybrid, fester Polymer, Aluminiumlaminate usw.
|
Kategorie |
Kleine Kondensatoren |
Große Kondensatoren |
|||||
|
Radialleiter-Typ
|
Flüssig-SMD-Typ
|
Hybrid-Polymer-Typ
|

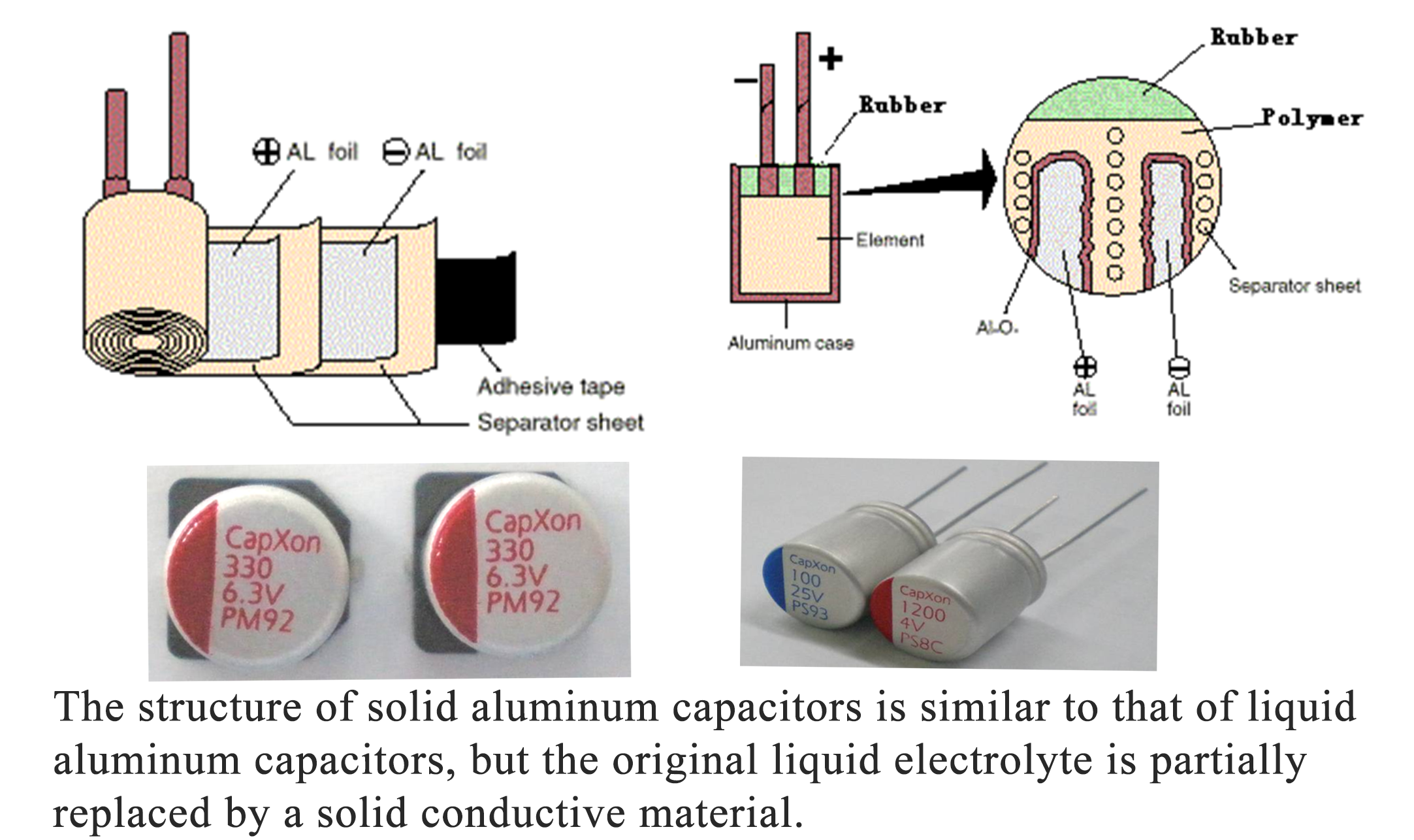

Fester Polymer-Typ
|
Aluminium Stapeltyp
|
Achsleitungs-Typ
|

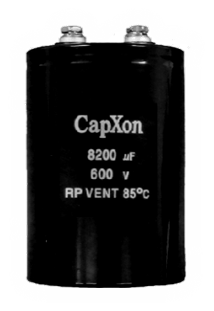

Schraubterminal-Typ
|
|
|
Größenbereich |
Durchmesser: 3~20mm |
Durchmesser: 4~18mm |
Durchmesser: 3~10mm |
Durchmesser: 4~10mm |
7.3*4.3 |
Durchmesser: 22~45mm |
Durchmesser: 51~100mm |
|
Höhe: 5~65mm |
Höhe: 4,5~21,5mm |
Höhe: 4,2~26mm |
Höhe: 4,2~26mm |
1,9 mm |
Höhe: 20~100mm |
Höhe: 50~250mm |
|
|
Hauptanwendungen |
Niedrigleistungs-Stromversorgung für Verbraucherelektronik |
Netzwerkkarte/Mainboard für Verbraucher Automobil-Elektronik |
Automobil-Elektronik Zünder |
Computer-Hauptplatine High-End-Netzwerkkarte |
CPU-Stromversorgung |
Industrielle Stromversorgung Kommerzieller Wechselrichter Große Haushaltsgeräte |
Industrielle Frequenzumwandlung Hochleistungs-UPS Industrie- und Bergbaugeräte |

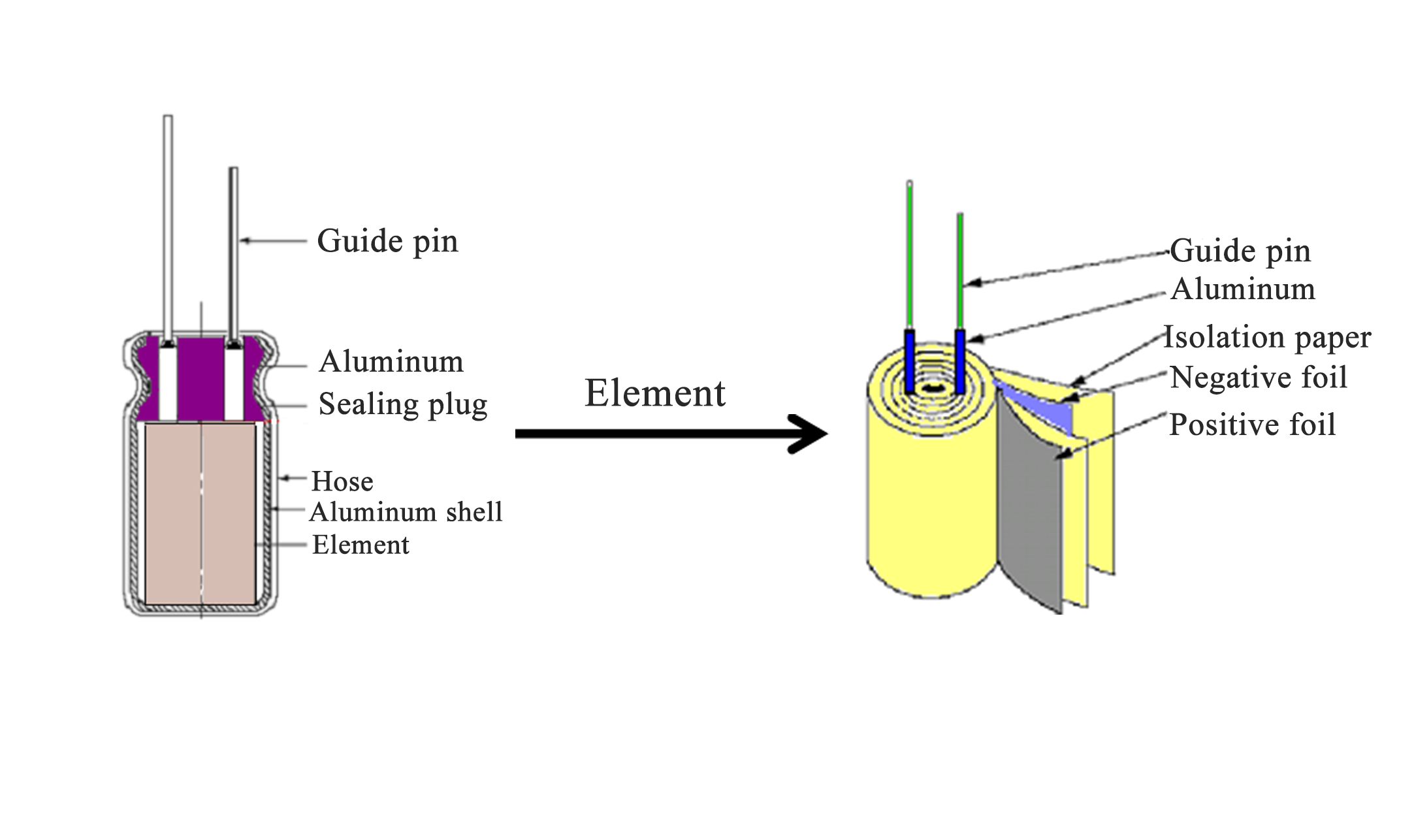

Radialanschluss-Typ Strukturdiagramm

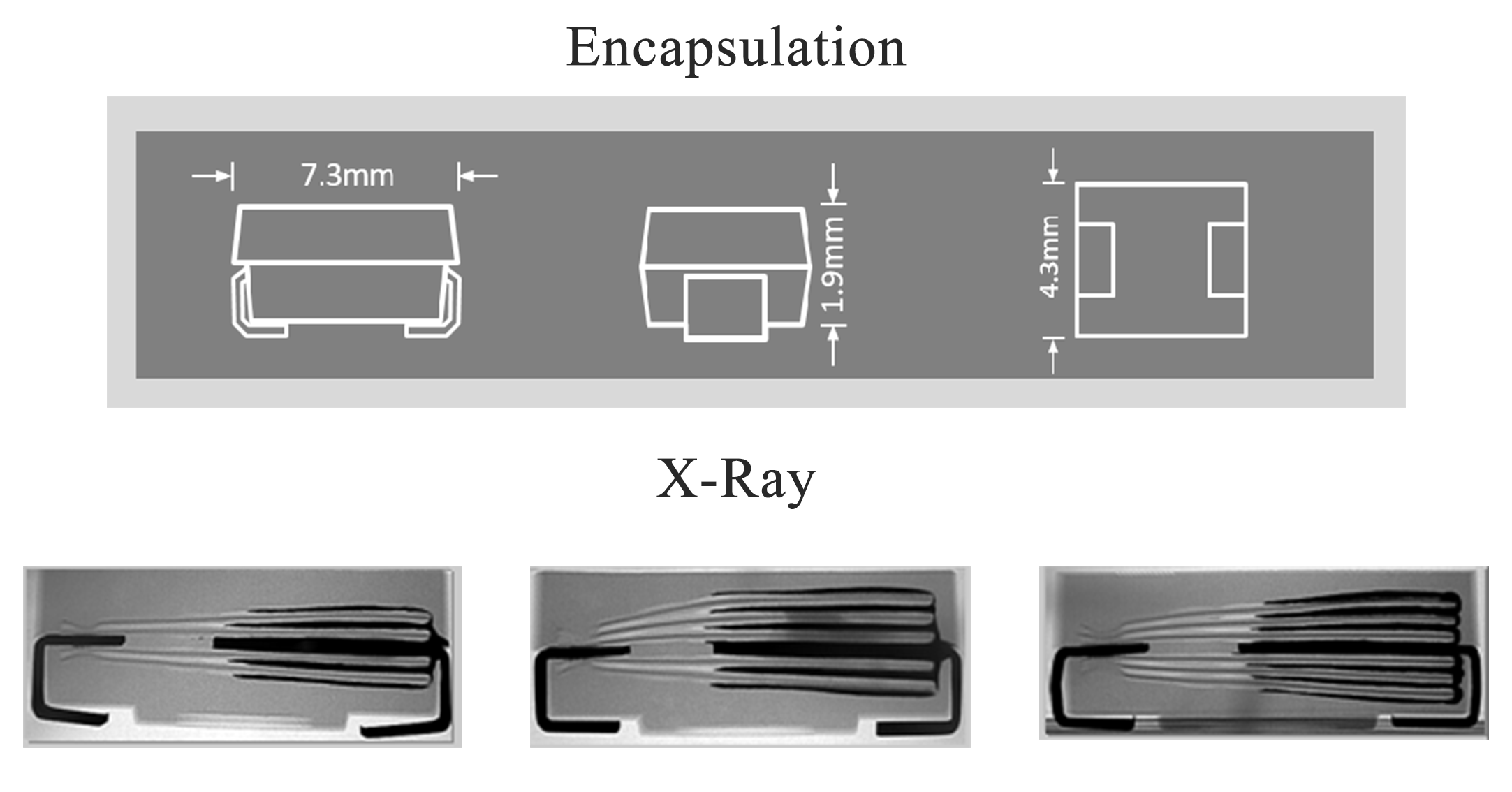

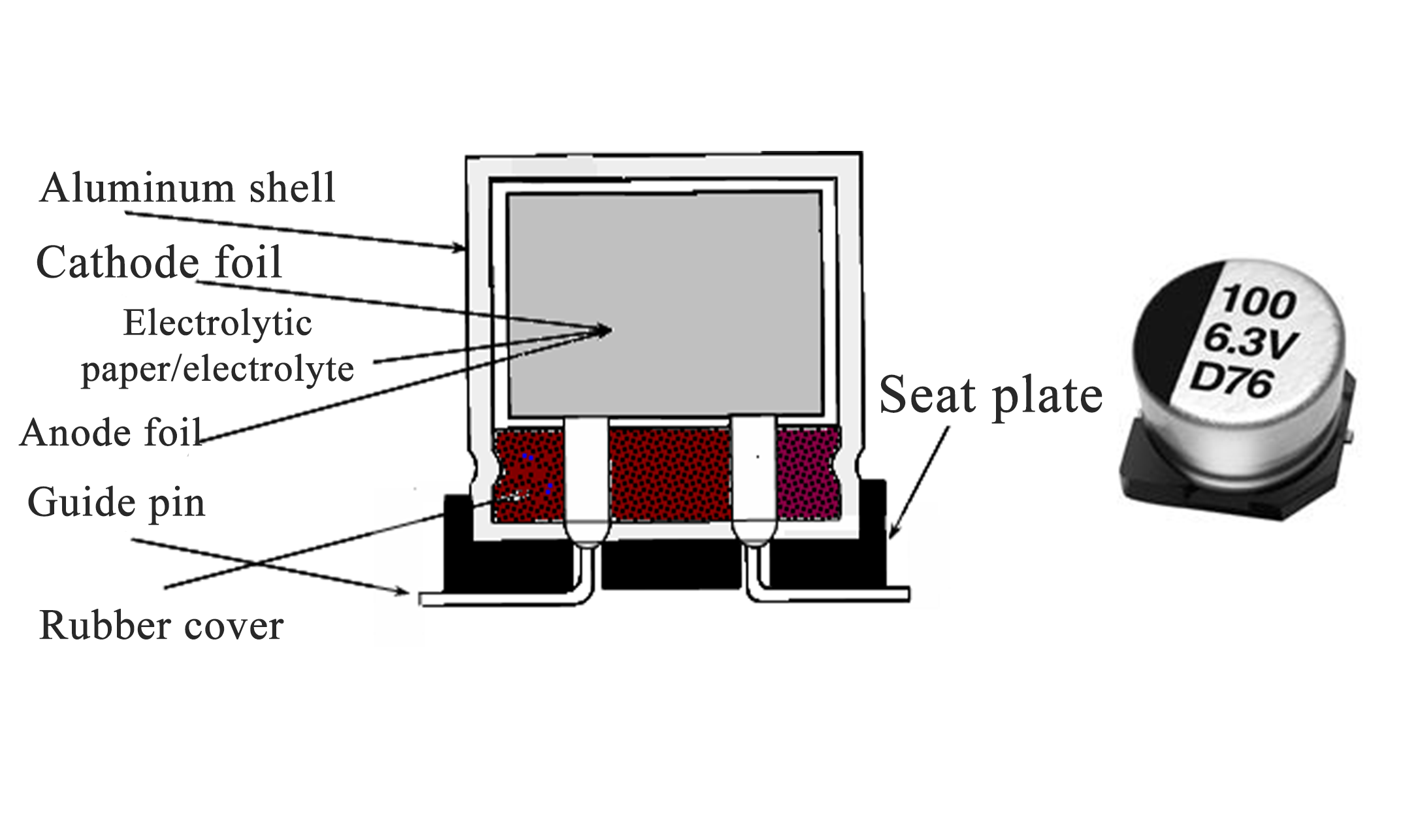

SMD-Typ Strukturdiagramm
Klick-Typ Strukturdiagramm

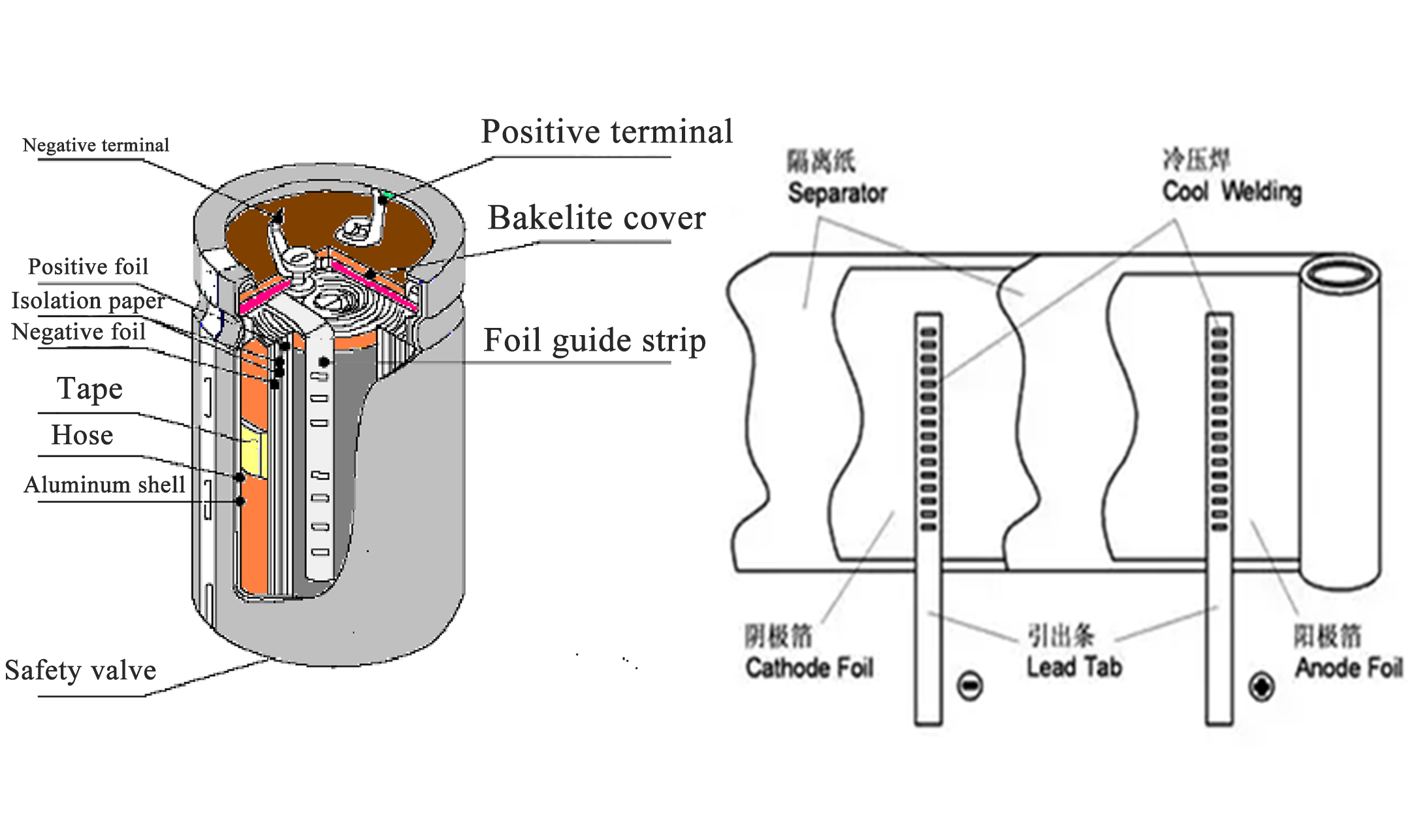

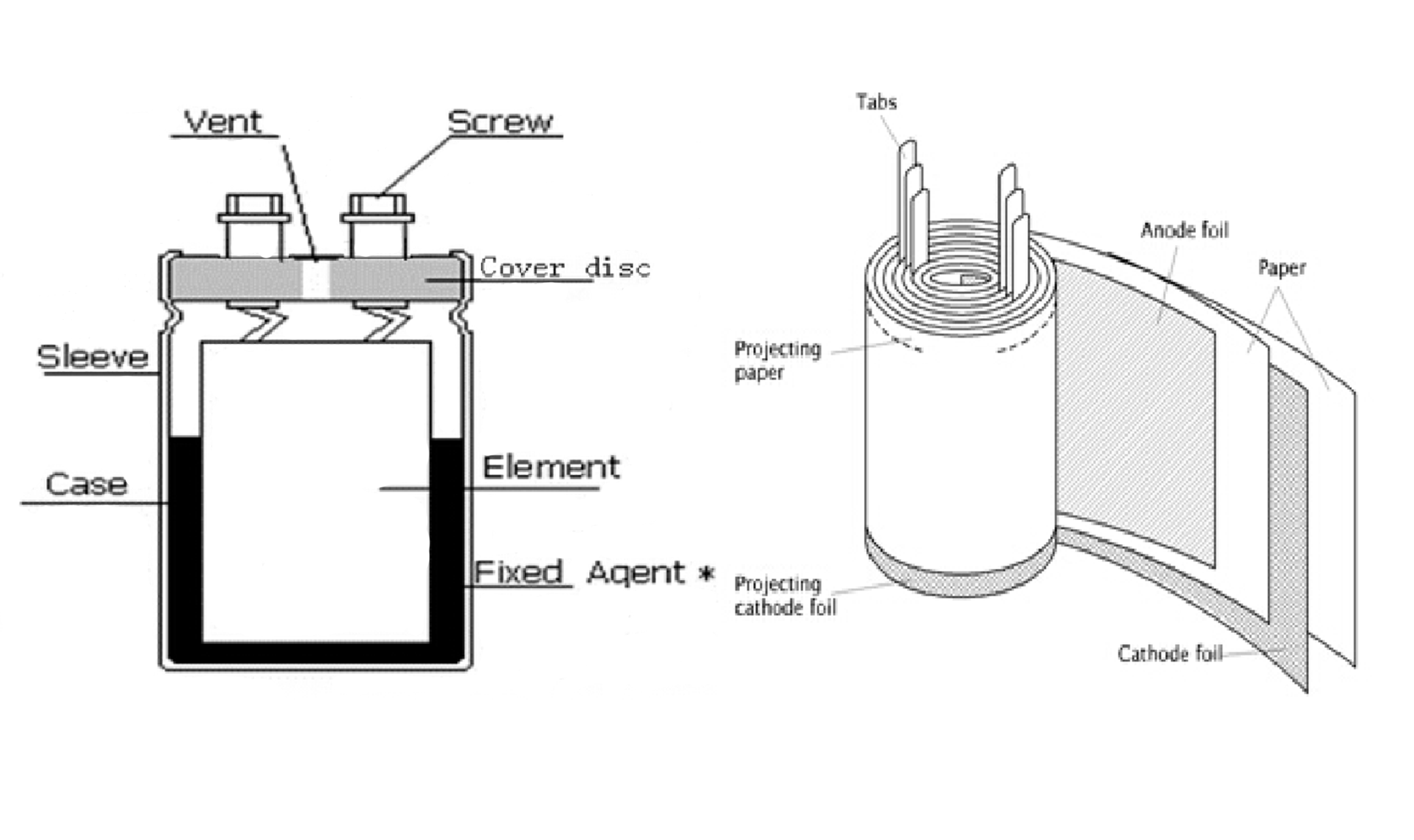

S schraubterminal-Typ Strukturdiagramm
Festpolymere-Typ Strukturdiagramm
Aluminium-Schichttyp Strukturdiagramm
