Einführung in die Thermistortechnologie

NTC-Thermistor (NTC ist die Abkürzung für Negative Temperature Coefficient) ist ein hochdichtiger halbleitender Keramikelement, hergestellt aus reinem Mn, Co, Ni, Fe und anderen oxidierten Substanzen bei hohen Temperaturen. Die grundlegende Charakteristik ist, dass sein Widerstandswert mit zunehmender Temperatur abnimmt. NTC-Thermistoren können weitgehend in der Temperaturmessung, Temperaturkompensation und dem Unterdrücken von Stoßströmen eingesetzt werden. Die wichtigsten technischen Parameter des NTC-Thermistors

Nennwert des Nullleistungs-Widerstandes R25(Ω)

Der Nennwert des Nullleistungs-Widerstandes ist der Widerstandswert R25, der am NTC-Thermistor bei einer Referenztemperatur von 25°C gemessen wird. Dieser Widerstandswert ist der Nennwiderstandswert des NTC-Thermistors B-Wert(K).

Der B-Wert zeigt die Widerstandsänderung zwischen zwei Temperaturen an.

Der B-Wert ist definiert als:

RT1: Nullleistungswiderstandswert bei Temperatur T1 (K). R12: Nullleistungswiderstandswert bei Temperatur T2 (K)

T1 und T2 sind zwei bestimmte Temperaturen

Verlustkoeffizient (δ)

Bei der spezifischen Umgebungstemperatur ist der Verlustfaktor des NTC-Thermistors das Verhältnis der in dem Widerstand abgegebenen Leistung zur entsprechenden Temperaturänderung des Widerstands

Verlustfaktor des NTC-Thermistors (mW/K). P: vom NTC-Thermistor verbrauchte Leistung (mW)

Wenn ein NTC-Thermistor Leistung P verbraucht, entspricht die daraus resultierende Temperaturänderung (K) des Widerstands.

Thermischer Zeitkonstante (T)

Bei Nullleistungsbedingungen, wenn sich die Temperatur plötzlich ändert, ändert sich die Temperatur des Thermistors um 63,2 % der Differenz zwischen den beiden Temperaturen.

Die thermische Zeitkonstante ist direkt proportional zur thermischen Kapazität des NTC-Thermistors und umgekehrt proportional zu seinem Verbrauchskoeffizienten:

T: Thermische Zeitkonstante (S). C: Thermische Kapazität des NTC-Thermistors. δ: Dissipationskoeffizient des NTC-Thermistors.

Technischer Support

Jaron NTCLCR Electronics verfügt über ein vollständiges Service-System, von null bis drei, um Ihnen sorgenfreie Sprungdienstleistungen bereitzustellen. Die Integration von Industrie und Handel wird realisiert, wobei der Fokus auf die Erfüllung der Produktionsbedürfnisse des Kunden, technischen Anforderungen und einem zentralisierten Unterstützungssystem liegt. Es gibt Umweltschutz-, Sicherheitsvorschriften- und Technologiezertifikate für Produkte. Wir verfügen auch über eine Vielzahl professioneller Prüf- und Produktionsgeräte: Konstanttemperatur-Öltank, Konstanttemperaturschrank, Alterungsprüfgerät, Hochtemperatur-Trocknungskammer, Pressmaschine, präzise pneumatische Wechselstrom-Punktschweißmaschine, automatische Schweißmaschinen, Drahtöffnungsgeräte, digitale Prüfinstrumente usw., sowie mit einem vollständigen Labor ausgestattet. Die reichhaltige Produktionslinie des Unternehmens kann Kunden mit verschiedenen Modellen und Spezifikationen von Produkten versorgen, um die unterschiedlichen Bedürfnisse der Kunden zu erfüllen.

Thermistor-Beschreibung

THERMISTOR MODELLBESCHREIBUNG

① MF52 Serie: Kugelförmiger präziser NT-Thermistor

②Leitermaterialtyp: A-bleiüberzogenes Kupferkleid-Stahlkabel (CP-Kabel)

③Nennwiderstand: R25: 503-50KΩ 202-2.2K

④Toleranzbereich: F-±1% G-±2% H-±3% J-±5% K-±10%

⑤B-Wert-Koeffizient: 3950-3950K 3380-3380K

⑥Toleranz des B-Werts: F-±1% G-±2%

⑦B Wertekategorie: A-25/50℃ B-25/85℃ C-25/100℃ E-0/100℃ oder andere

ANWEISUNGEN FÜR DIE ANPASSUNG VON THERMISTOREN

1.Produktmodellkategorie

2.Nennwiderstand des Produkts (Widerstand bei R25℃ oder anderer Temperatur)

3.B-Wert-Koeffizient (Beispiel: B3435, B3950, B4100, etc.)

4. Genauigkeitsanforderungen an das Produkt (1%~5%)

5. Längen- und Spezifikationen der Widerstandskontakte (emailiertes Kabel, Dumet-Kabel, PVC-Kabel, etc.)

6. Betriebstemperaturbereich

7. Andere Anforderungen (Beschriftung, Druck, etc.)

Beschreibung des Temperatursensors

TEMPERATURSENSOR MODELLBESCHREIBUNG

①Sensorsonde: ST ist kupfer-nickel-plattiertes Material, 5*25 sind die Gesamtgröße

②Thermistortyp: A-MF52A B-MF58B C-MF58D D-MF52D oder andere

③Widerstandsparameter: 103F3950F-10K1%3950503F3950F-50K1%3950

④Drachengröße: 22-#22awg 24-#24awg 26-#26awg 28-#28awg

⑤Drachentyp: C-doppelte parallele Drähte F-Teflon-Drähte H-Gehäusedrähte

⑥Kabelfarbe: B-schwarz G-gelb R-rot W-weiß

⑦Kabelmodell: UL2651 UL3398 UL2464 Ul1332

⑧Kabelänge: Die mit L versehenen Zahlen geben die Kabelänge an

⑨Endbearbeitung: XH Terminalmodell 2P ist die Anzahl der Steckplätze

ANLEITUNGEN FÜR DIE ANPASSUNG VON TEMPERATURSENSOREN

1.Produkt-Probenmaßangaben (Rohr, Kugel, Flansch usw.)

2.Nennwiderstand des Produkts (Widerstand bei R25℃ oder andere)

3.B-Wert-Koeffizient (Beispiel: B3435, B3950, B4100, etc.)

4. Genauigkeitsanforderungen an das Produkt (1%~5%)

5.Drahttyp und Länge (UL2651, UL1332, UL3398 usw.)

6.Endbearbeitung (Tinnierung, Terminal, Audiosocket, kaltgepresstes Terminal usw.)

7.Betriebstemperaturbereich 8.Andere Anforderungen (Gehäuse, Beschriftung, Druck, unabhängige Verpackung, Karten usw.)

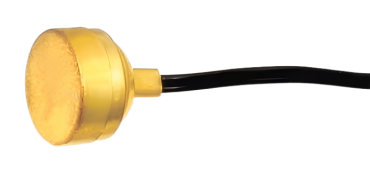

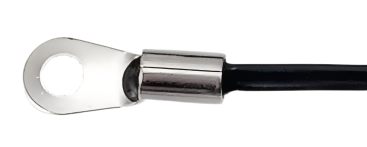

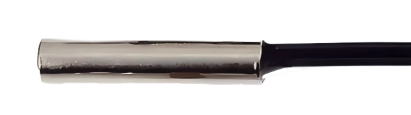

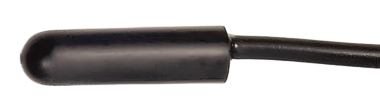

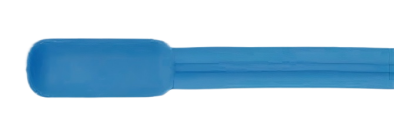

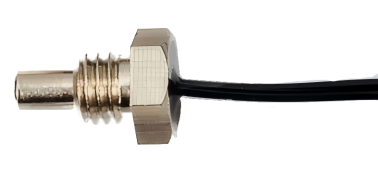

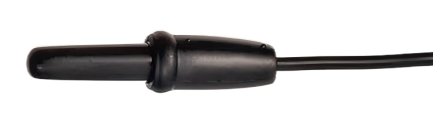

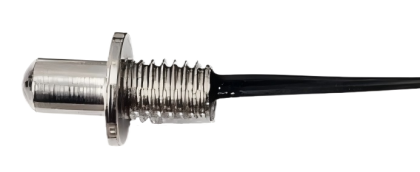

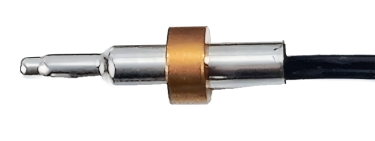

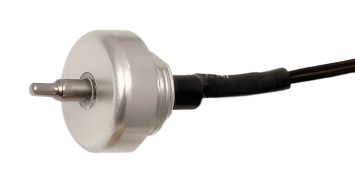

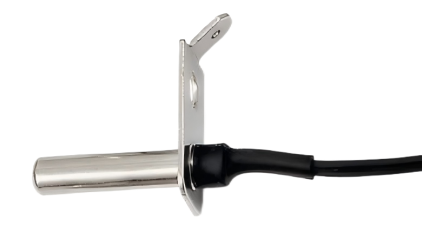

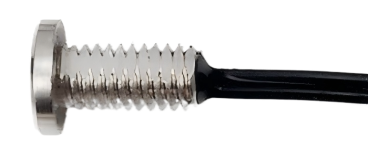

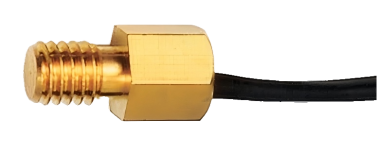

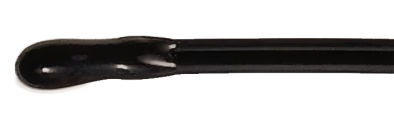

Produktanzeige

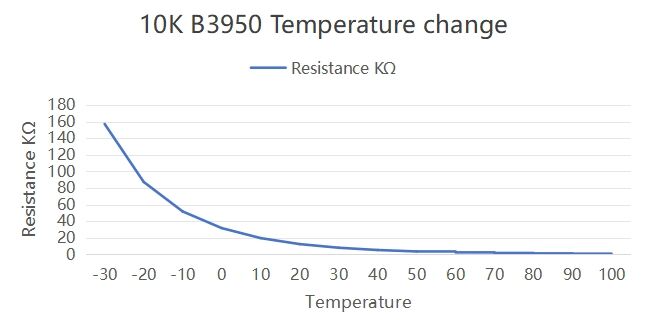

Änderung der Temperaturwiderstandskennlinie
