1. Produktübersicht In umgebungen mit hohem Störfaktor, wie Automotive-Elektronik, Kraftwerkzeuge und intelligente Geräte, werden die EMC-Anforderungen zunehmend strenger. Traditionelle EMI-Dämpfungsmethoden stoßen an Grenzen in Bezug auf Reaktionszeit, Überschlag ...
In Umgebungen mit hohem Störeinfluss, wie Automotive-Elektronik, Werkzeuge und intelligente Geräte, werden die EMC-Anforderungen zunehmend strenger. Traditionelle EMI-Unterdrückungsverfahren stoßen an Grenzen in Bezug auf Reaktionszeit, Überspannungsfähigkeit und Integration.

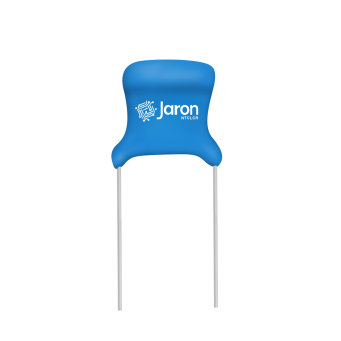

Der EMC-Kompositvaristor-Kondensatorfilter integriert einen Metalloxidvaristor (MOV) und einen mehrschichtigen Keramikkondensator (MLCC) in einem Gehäuse, wodurch sowohl Schutz vor Spannungsschüben als auch Hochfrequenzfilterung zur Verbesserung der elektromagnetischen Verträglichkeit gewährleistet wird.
MOV: Zeigt während des normalen Betriebs hohe Impedanz; leitet bei Erkennung von Überspannungen sofort und begrenzt Schussspannungen.
MLCC: Unterdrückt EMI-Störsignale und glättet hochfrequente Störungen in einem breiten Frequenzbereich.
Modulares Design: Unterstützt SMD- oder Durchloch-Konfigurationen, wodurch eine flexible Layoutgestaltung und eine robuste Leistung gewährleistet sind.
|
Anwendungsbereich |
Beschreibung |
|

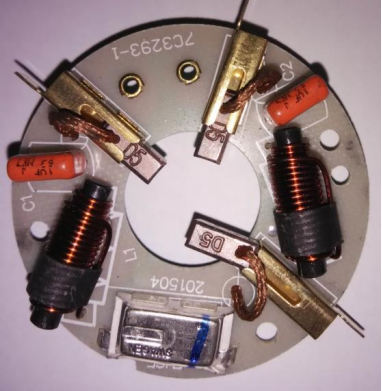

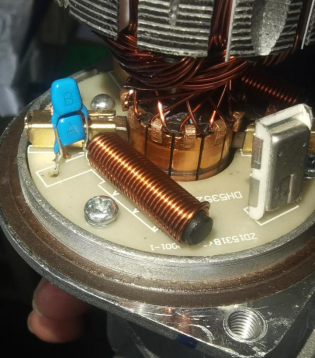

Fahrzeugmotoren |
Scheibenwischer, Fensterheber, Sitzmotoren in automobilen Bereichen mit hohem EMI-Ausmaß |
|
Kraftwerkzeuge/Home |
Bohrer, Trockner, Staubsauger gegenüber Stoß- und Bogenrauschen |
|
Industrieell\/Gewerblich |
PLC, PoE, Adapter, die einen Signalintegritätsschutz erfordern |
|
Parameter |
Wert |
|
Arbeitsspannung |
12V–48V |
|
Spannungsspanne |
≤ 80V |
|
Reaktionszeit |
< 25ns |
|
Filterbereich |
1–100 MHz |
|
Kondensatoren ersetzen |
Ersetzt 2–5 MLCCs |
|
Anwendungstyp |
Empfohlenes Paket |
Hinweise |
|
Kompakte Geräte |
SMD 0603 / 0805 |
Ideal für designs mit Platzbeschränkungen |
|
Mittelspannungssysteme |
SMD 1210 / 1812 |
Verbesserte Überspannungs- und Filterleistung |
|
Automobil / Schwerindustrie |
DIP / Maßanfertigung |
Hohe Überspannungsrobustheit |
Ganz-in-einem Schutz- und Filterdesign
Verringert die Anzahl der Komponenten und den PCB-Fußabdruck
Unterstützt flexible Montage: SMD\/DIP
Hilft bei der EMC-Zertifizierung (RE/CE/CTE)
Fahrzeug- und Industrieversionen verfügbar
Der EMC-Komposit-Varistor-Kondensator-Filter bietet eine kompakte, robuste und hochwirksame EMI-Minderungslösung. Sein integrierter Entwurf ist die ideale Wahl für Ingenieure, die Zuverlässigkeit, Effizienz und vereinfachte Layoutgestaltung in Antriebssteuerungen, Fahrzeugen und Energiesystemen suchen.
Für Datenblätter, Proben oder individuelle Dienstleistungen zögern Sie nicht, unser Team zu kontaktieren
