Einführung in Metalloxid-Varistoren (MOVs) Ein Metalloxid-Varistor (MOV) ist ein nichtlineares Halbleiterbauelement auf Basis von Metalloxid-Materialien, typischerweise Zinkoxid (ZnO). Es reagiert schnell auf außergewöhnlich hohe Spannungen, indem es einen plötzlichen Wechsel...
Ein Metalloxid-Varistor (MOV) ist ein nichtlineares Halbleitergerät auf Basis von Metalloxid-Materialien, typischerweise Zinkoxid (ZnO). Es reagiert schnell auf außergewöhnlich hohe Spannungen, indem es eine plötzliche Änderung des Widerstands durchläuft, wodurch die Spannung begrenzt und Energie von Überspannungen absorbiert wird. Wenn die angewandte Spannung unter der Durchbruchsschwelle liegt, zeigt der MOV einen hohen Widerstand im Megaohm-Bereich mit vernachlässigbarem Lecksstrom. Wenn die Spannung die Durchbruchsschwelle überschreitet, sinkt der Widerstand abrupt auf den Ohm-Niveau, sodass der MOV große Überspannungsströme leiten kann und nachgelagerte Schaltungen vor Überspannungsschäden schützt. Häufig verwendete MOV-Teilenummern umfassen LCRR07D391K , LCRR10D561K , und LCRR14D471K .

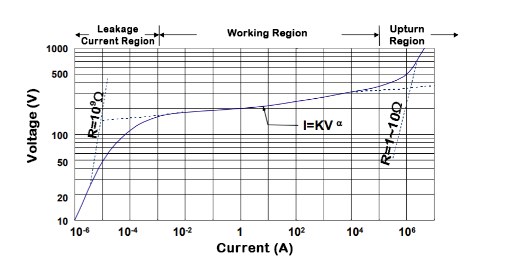

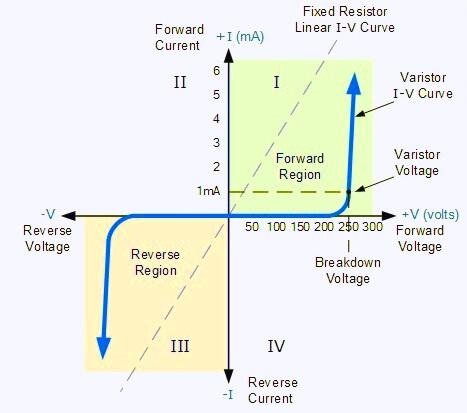

Die Spannungs-Strom-(V-I)-Kurve eines MOVs ist typischerweise in drei Bereiche unterteilt:
Auch bekannt als der Vorbruchbereich. In diesem Bereich liegt die Spannung am MOV unter seiner Begrenzspannung. Die Leitung wird von thermisch angeregten Elektronen gesteuert, und das MOV verhält sich wie ein Isolator mit einem Widerstand über 10 MΩ (Rb ≫ Rg). Der Strom liegt im Mikroampere-Bereich, und das MOV erscheint als offener Schaltkreis – dies ist sein normaler Betriebszustand.
Auch als Begrenzbereich bezeichnet. Wenn eine Spannung über dem Begrenzniveau angewendet wird, tritt eine Leitung über einen Tunnelmechanismus auf (Rb ≈ Rg). Das MOV zeigt eine starke nichtlineare Leitfähigkeit gemäß dem Potenzgesetz: I = C × V^α
Wo:
I ist der Strom durch das MOV
U ist die Spannung an dem MOV
C ist eine Konstante, die von Prozessparametern abhängt
α ist der Nichtlinearitätskoeffizient (typischerweise zwischen 30 und 50), ein wichtiges Qualitätsmerkmal von MOVs
In diesem Bereich verursachen kleine Änderungen der Spannung große Variationen des Stroms, was es dem MOV ermöglicht, Spannungsschübe effektiv zu unterdrücken und die zugehörige Energie aufzunehmen oder umzuleiten.
Wenn der Überschlagsstrom ~100 A/cm² überschreitet, werden die V-I-Charakteristiken von dem Widerstand der ZnO-Kristalle dominiert. Das MOV verhält sich linear:
I = V / Rg
In diesem Bereich kann das MOV beginnen, sich abzubauen und seine Überspannungsschutzfunktion zu verlieren.
Die typische Reaktionszeit eines MOV beträgt 20–25 ns , je nach Verpackung und Materialtechnologie. Obwohl es langsamer als ein Diode für Fernsehgeräte (<1 ns) ist, ist es für Strom- und Antriebssysteme ausreichend effektiv. Bei richtiger Auswahl bieten MOVs hervorragenden Schutz vor Überspannungen und schützen Schaltkreise vor Schäden.
Überspannungsschutz :
Dämpft Spannungsspitzen durch Blitzschläge, Netzschwankungen oder Schaltvorgänge und verhindert so Schäden an empfindlichen Bauteilen wie ICs und Sensoren.
Überspannungsschutz :
Wird an Stromeingängen oder Kommunikationsleitungen eingesetzt, um Standard-8/20 μs-Impulswellen-Überspannungen zu unterdrücken. Die Überspannungsstromkapazität variiert je nach MOV-Durchmesser (z. B. 7D, 10D, 14D, 20D) und Prozess zwischen 1 und 10 kA.
Energieabgabe :
Absorbiert Überspannungsenergie und wandelt sie über interne Kornrandleitung in Wärme um.
Bidirektionaler Schutz :
MOVs sind nicht polarisiert und können symmetrisch auf positive und negative Überspannungen reagieren, ideal für AC/DC-Schutz.
AC-Eingang : Über L/N und PE-Leitungen installiert für Blitzschlagschutz
Gleichstromleistung : Schützt Schaltregler vor Transienten, die durch Laständerungen oder Kurzschlüsse verursacht werden
Kommunikationsgeräte : Absorbiert Gemeinsam- und Differenzmodus-Störungen in RS-485, Ethernet usw.
Unterhaltungselektronik : In Ladegeräte und Adapter integriert, um Lithiumbatterien und Hauptcontroller zu schützen
Motorantriebe : Unterdrückt Spannungsspitzen an VFD-Eingängen, verlängert die Lebensdauer der Geräte
Sensor Schutz : Schützt vor Esd und EMP-Störungen in industriellen Umgebungen
Photovoltaiksysteme : Absorbiert Blitzüberspannungen an der Gleichstromseite von Wechselrichtern, konform mit UL 1449
Elektrofahrzeuge : Verbessert die elektromagnetische Verträglichkeit (EMC) durch den Schutz von Ladestationen und Batterie-Management-Systemen
Durch ihr hervorragendes Kost-Leistungs-Verhältnis, hohe Überspannungsfähigkeit und breite Kompatibilität, MOVs spielen eine entscheidende Rolle im Schutz vor Überspannungen in der Elektronik, Energiesystemen, Automobilindustrie und erneuerbaren Energien. Durch die Auswahl des richtigen MOVs und seine Kombination mit anderen Geräten wie TVS-Dioden und gasentladungsröhren (GDTs) , kann die gesamte Systemimmunität gegen Blitz- und Überspannungsgeschäfte erheblich verbessert werden.
