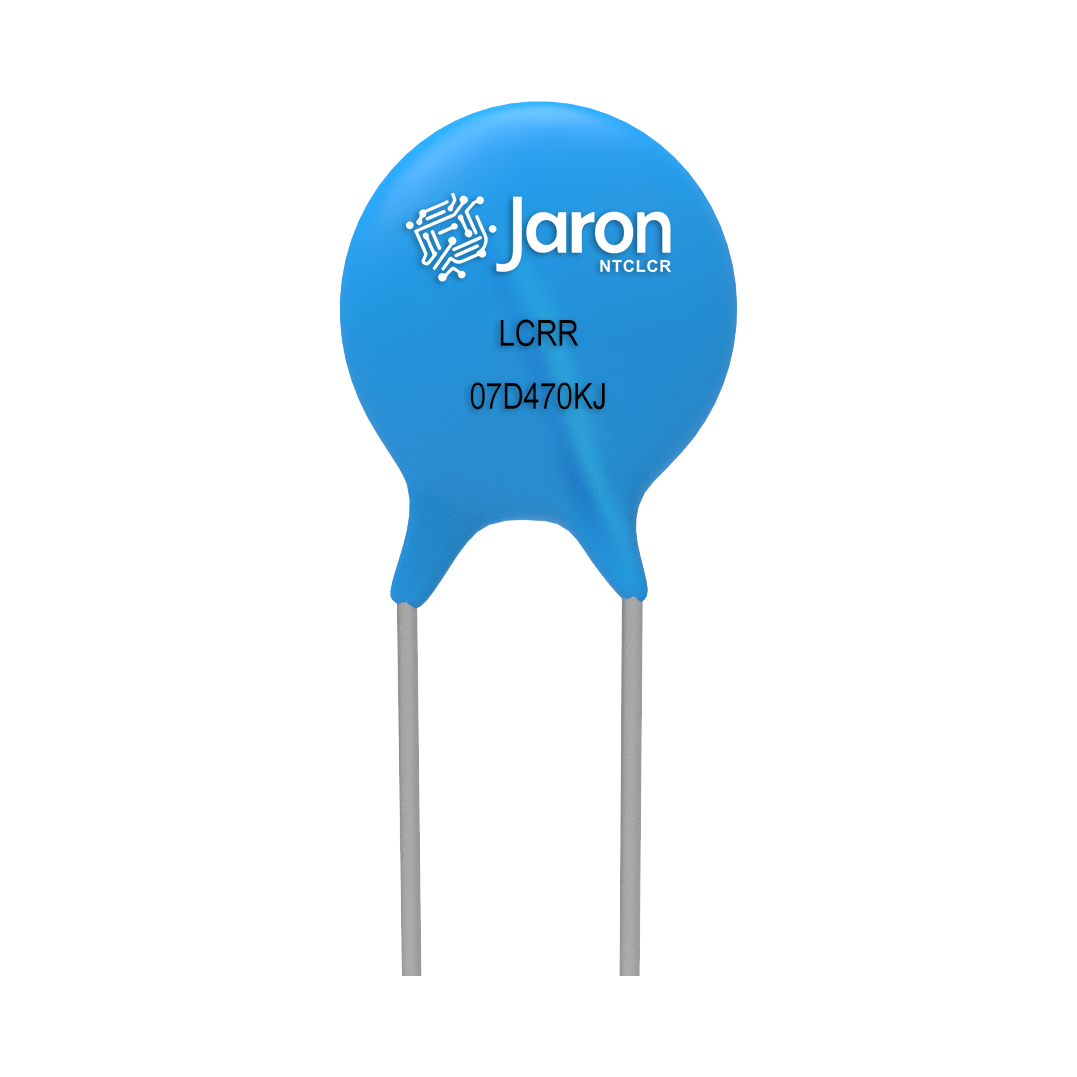

LCRR07D Serie

Mittelgroße Hochenergie-Varistoren für Überspannungsschutz in Strom-, Beleuchtungs- und Haushaltsgerätesystemen

Die MOV 07D Serie Metalloxidvaristoren (Typ K und KJ) sind mittelgroße Überspannungsbegrenzungseinrichtungen, die für den Schutz vor Mittelenergie-Überspannungen entwickelt wurden. Im Vergleich zur 05D Serie bietet die 07D Serie eine höhere Überspannungsfähigkeit und eine breitere Anwendungsmöglichkeit. Die K-Version verfügt über Standardanoden, während die KJ-Version verstärkte Anoden aufweist, die eine bessere Überspannungsaushaltbarkeit bieten. Dank schneller Reaktion, hoher Nichtlinearität und geringem Leckstrom sind diese Varistoren ideal für die Unterdrückung von Spannungsspitzen in verschiedenen elektrischen und elektronischen Systemen.

Die MOV 07D Serie wird weitgehend in den folgenden Anwendungen für den Überspannungsschutz eingesetzt:

  • Schaltnetzteile und Adaptereingänge

  • LED-Treiber und intelligente Beleuchtungssysteme

  • Weißgeräte-Steuerungen (Mikrowellen, Induktionskochfelder, Waschmaschinen)

  • Stromschnittstellen für Sicherungs- und Überwachungssysteme

  • Intelligente Schalter, Energiezähler und Relaisschutz

  • Kommunikationsausrüstung und RJ45-Anschlussschutz

Teilenummer Maximale zulässige Spannung Varistorspannung Maximale Schaltspannung Durchhalte-Stoßstrom Maximale Energie (10/1000μs) Nennleistung Typische Kapazität (Referenz)
LCRRStandard VA (V) VDC (V) V1mA (V) IP (A) VC (V) I(A) Standard (J) Standard (W) @1KHZ (pf)
1 Mal 2 Mal
LCRR07D180K 11 14 18(15~21,6) 2.5 36 250 125 0.9 0.02 2800
LCRR07D220K 14 18 22(19,5~26) 2.5 43 250 125 1.1 0.02 2300
LCRR07D270K 17 22 27(24~30) 2.5 53 250 125 1.4 0.02 1800
LCRR07D330K 20 26 33(29,5~36,5) 2.5 66 250 125 1.7 0.02 1500
LCRR07D390K 25 31 39(35~43) 2.5 77 250 125 2.1 0.02 1300
LCRR07D470K 30 38 47(42~54) 2.5 93 250 125 2.5 0.02 1100
LCRR07D560K 35 45 56(50~62) 2.5 110 250 125 3.1 0.02 900
LCRR07D680K 40 56 68(61~75) 2.5 135 250 125 3.6 0.02 740
LCRR07D820K 50 65 82(74~90) 10 135 1200 600 5.5 0.25 600
LCRR07D101K 60 85 100(90~110) 10 165 1200 600 6.5 0.25 500
LCRR07D121K 75 100 120(108~132) 10 200 1200 600 7.8 0.25 420
LCRR07D151K 95 125 150(135~165) 10 250 1200 600 9.7 0.25 330
LCRR07D181K 115 150 180(162~198) 10 300 1200 600 11.7 0.25 280
LCRR07D201K 130 170 200(180~220) 10 340 1200 600 13 0.25 250
LCRR07D221K 140 180 220(198~242) 10 360 1200 600 14 0.25 230
LCRR07D241K 150 200 240(216~264) 10 395 1200 600 15 0.25 210
LCRR07D271K 175 225 270(243~297) 10 455 1200 600 18 0.25 185
LCRR07D301K 190 250 300(270~330) 10 500 1200 600 20 0.25 165
LCRR07D331K 210 275 330(297~363) 10 550 1200 600 23 0.25 150
LCRR07D361K 230 300 360(324~396) 10 595 1200 600 25 0.25 140
LCRR07D391K 250 320 390(351~429) 10 650 1200 600 25 0.25 130
LCRR07D431K 275 350 430(387~473) 10 710 1200 600 28 0.25 115
LCRR07D471K 300 385 470(423~517) 10 775 1200 600 30 0.25 105
LCRR07D511K 320 415 510(459~561) 10 845 1200 600 30 0.25 100
LCRR07D561K 350 460 560(504~616) 10 925 1200 600 30 0.25 90
LCRR07D621K 385 505 620(558~682) 10 1025 1200 600 33 0.25 80
LCRR07D681K 420 560 680(612~748) 10 1120 1200 600 33 0.25 75
LCRR07D751K 460 615 750(675~825) 10 1240 1200 600 67.2 0.25 70
LCRR07D781K 485 640 780(702~858) 10 1290 1200 600 67.2 0.25 70
LCRR07D821K 510 670 820(738~902) 10 1355 1200 600 67.2 0.25 60
Teilenummer Maximale zulässige Spannung Varistorspannung Maximale Schaltspannung Durchhalte-Stoßstrom Maximale Energie (10/1000μs) Nennleistung Typische Kapazität (Referenz)
LCRRHochspannungsschutz VAC (V) VDC (V) V1mA (V) IP (A) VC (V) I(A) Hochspannungsschutz (J) Hoher Surge (W) @1KHZ (pf)
1 Mal 2 Mal
LCRR07D180KJ 11 14 18(15~21,6) 2.5 36 500 250 2 0.02 2800
LCRR07D220KJ 14 18 22(19,5~26) 2.5 43 500 250 2.4 0.02 2300
LCRR07D270KJ 17 22 27(24~30) 2.5 53 500 250 3 0.02 1800
LCRR07D330KJ 20 26 33(29,5~36,5) 2.5 66 500 250 3.5 0.02 1500
LCRR07D390KJ 25 31 39(35~43) 2.5 77 500 250 4 0.02 1300
LCRR07D470KJ 30 38 47(42~54) 2.5 93 500 250 5 0.02 1100
LCRR07D560KJ 35 45 56(50~62) 2.5 110 500 250 6 0.02 900
LCRR07D680KJ 40 56 68(61~75) 2.5 135 500 250 7 0.02 740
LCRR07D820KJ 50 65 82(74~90) 10 135 1750 1250 10 0.25 600
LCRR07D101KJ 60 85 100(90~110) 10 165 1750 1250 12 0.25 500
LCRR07D121KJ 75 100 120(108~132) 10 200 1750 1250 13 0.25 420
LCRR07D151KJ 95 125 150(135~165) 10 250 1750 1250 13 0.25 330
LCRR07D181KJ 115 150 180(162~198) 10 300 1750 1250 16 0.25 280
LCRR07D201KJ 130 170 200(180~220) 10 340 1750 1250 17 0.25 250
LCRR07D221KJ 140 180 220(198~242) 10 360 1750 1250 19 0.25 230
LCRR07D241KJ 150 200 240(216~264) 10 395 1750 1250 21 0.25 210
LCRR07D271KJ 175 225 270(243~297) 10 455 1750 1250 24 0.25 185
LCRR07D301KJ 190 250 300(270~330) 10 500 1750 1250 26 0.25 165
LCRR07D331KJ 210 275 330(297~363) 10 550 1750 1250 28 0.25 150
LCRR07D361KJ 230 300 360(324~396) 10 595 1750 1250 32 0.25 140
LCRR07D391KJ 250 320 390(351~429) 10 650 1750 1250 35 0.25 130
LCRR07D431KJ 275 350 430(387~473) 10 710 1750 1250 40 0.25 115
LCRR07D471KJ 300 385 470(423~517) 10 775 1750 1250 42 0.25 105
LCRR07D511KJ 320 415 510(459~561) 10 845 1750 1250 45 0.25 100
LCRR07D561KJ 350 460 560(504~616) 10 925 1750 1250 49 0.25 90
LCRR07D621KJ 385 505 620(558~682) 10 1025 1750 1250 55 0.25 80
LCRR07D681KJ 420 560 680(612~748) 10 1120 1750 1250 60 0.25 75
LCRR07D751KJ 460 615 750(675~825) 10 1240 1750 1250 65 0.25 70
LCRR07D781KJ 485 640 780(702~858) 10 1290 1750 1250 65 0.25 70
LCRR07D821KJ 510 670 820(738~902) 10 1355 1750 1250 70 0.25 60
