Узнайте, как выбрать варисторы MOV и конденсаторы безопасности X2 для защиты входных цепей переменного/постоянного тока в соответствии со стандартами IEC и UL, чтобы улучшить подавление импульсных перенапряжений и фильтрацию ЭМП.
1. Введение
В защите входного питания переменного и постоянного тока варисторы MOV и конденсаторы безопасности X2 составляют основу подавления скачков напряжения и фильтрации шумов.
Правильное сочетание определяет долгосрочную надежность преобразователя, электромагнитную совместимость и соответствие международным стандартам безопасности.

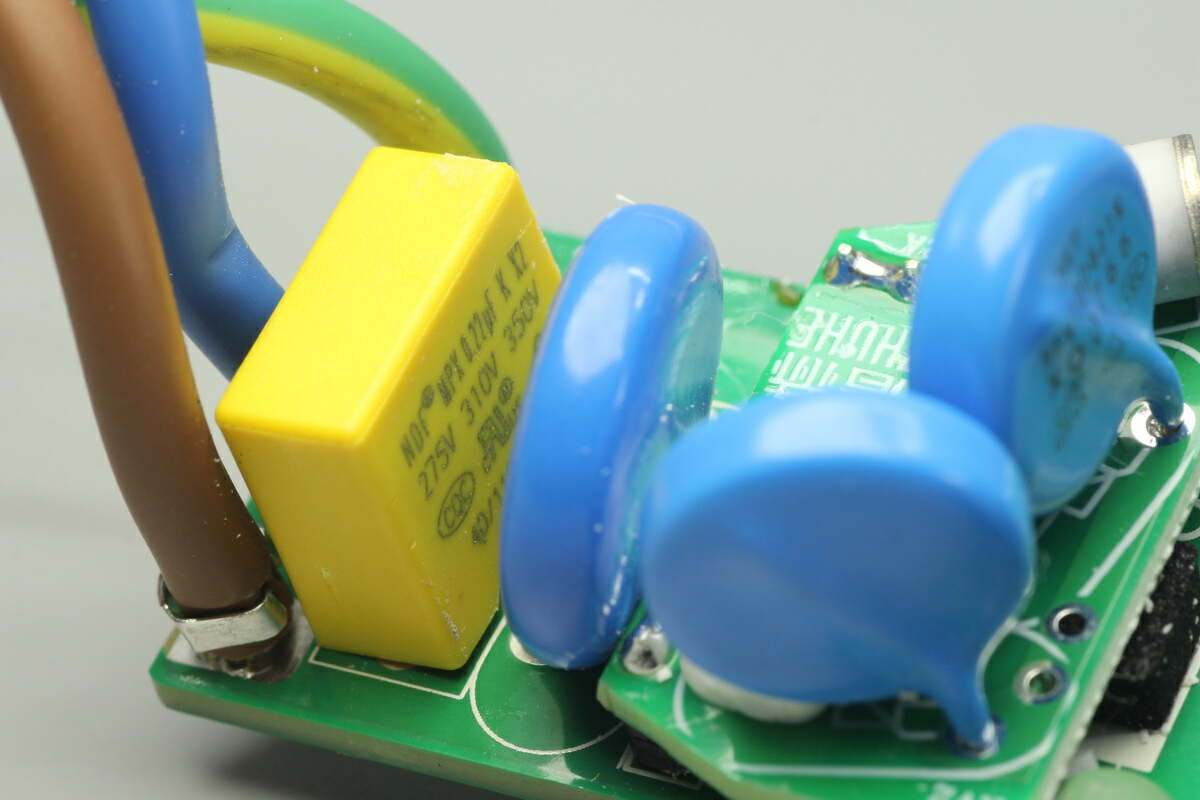

2. Функциональные роли варистора MOV и конденсатора X2
Варистор MOV:
Выполняет функцию подавления переходных напряжений срабатывает за наносекунды, отводя энергию импульса от чувствительных участков схемы.
JARON 10D471K обеспечивает напряжение ограничения 470 В и ёмкость поглощения энергии импульса 120 Дж, что идеально подходит для систем 230 В переменного тока.

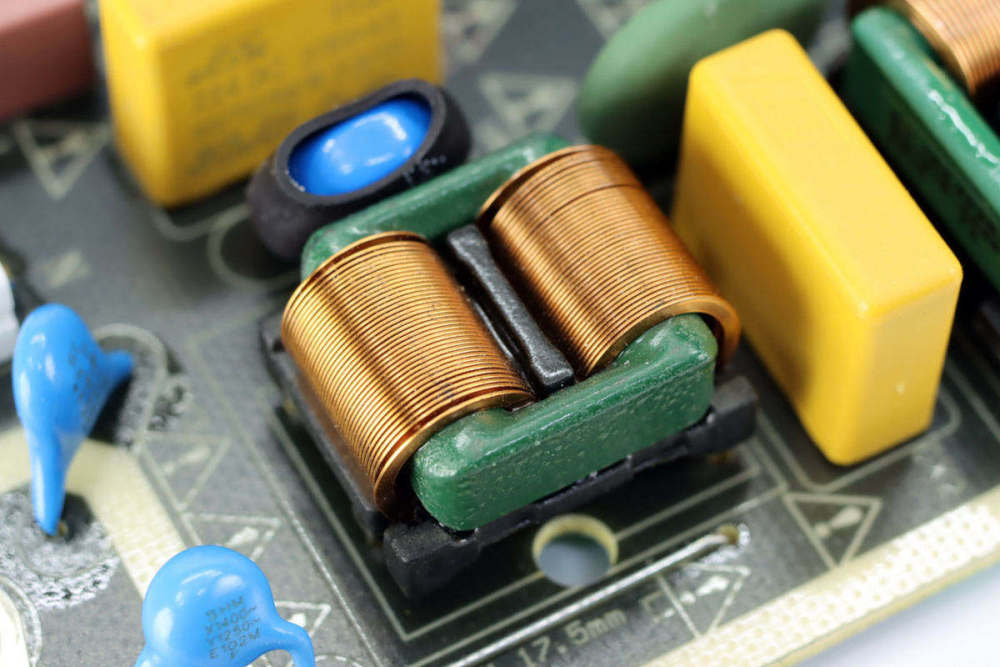

Конденсаторы X2 — фильтрация дифференциальных помех
Устанавливается между контактами L–N, поглощает помехи в сети питания;
Самовосстанавливающиеся и огнестойкие свойства, соответствует стандарту IEC 60384-14;
Рекомендуемая модель: серия JARON X2-MKP, диапазон емкости 0,1–0,47 мкФ, номинальное напряжение 275/310 В переменного тока.
3. Стандартизированный метод выбора
Правильный процесс выбора должен одновременно учитывать уровень напряжения, согласование энергии и характеристики разрядки конденсатора. Ниже приведены рекомендуемые шаги:
Шаг 1: Определите номинальное напряжение источника питания
|
Платформа напряжения |
Рекомендуемое напряжение MOV |
Рекомендуемая емкость X2 |
|
110Вац |
250–275 В |
0,1–0,22 мкФ |
|
220–230 В переменного тока |
470В |
0,22–0,47 мкФ |
|
промышленная система 277 В переменного тока |
560 В |
0,33–0,47 мкФ |
Шаг 2: Сопоставление поглощения энергии и времени разряда
Энергия MOV ≥ Энергия разряда конденсатора X2 × 1,2;
Время срабатывания MOV должно быть ≤ времени разряда конденсатора X2;
Если условия входного импульса суровые (например, промышленные сценарии), рекомендуется подключить два элемента MOV параллельно для увеличения запаса по энергии.
4. Испытания и сравнительные данные
При одинаковых условиях электропитания проводится сравнение традиционной схемы RC-фильтрации и схемы с комбинацией MOV + X2:
|
Проект испытания |
Решение на основе RC |
Решение MOV+X2 |
Уровень улучшения |
|
Пиковое остаточное напряжение |
890 В |
530 В |
↓40% |
|
Электромагнитные помехи (ЭМП) |
−26 дБмкВ |
−42 дБмкВ |
↓16 дБ |
|
Цикл проверки |
4 недели |
1,5 недели |
↓62% |
|
Превышение температуры компонентов |
85°c |
61°C |
↓28% |
Тестирование показало снижение остаточного напряжения на 40 %, улучшение ЭМС на 16 дБ и снижение нагрева на 28 %, что подтверждает превосходство схемы с комбинацией MOV+X2 по сравнению с решениями на основе RC.
5. Соответствие экологическим и нормам безопасности
|
Номер стандарта |
Проект испытания |
Применимые устройства |
|
IEC 61000-4-5 |
Устойчивость к импульсным перенапряжениям |
Mov варистор |
|
IEC 60384-14 |
Требования к конденсаторам безопасности |
Конденсаторы X2 |
|
UL 1449 |
Стандарт защиты от перенапряжения |
Мов |
|
EN 60950 / 62368 |
Сертификация безопасности питания |
MOV + комбинация X2 |
Вся продукция JARON соответствует требованиям RoHS, REACH, UL/TUV/CQC и может непосредственно применяться в импульсных источниках питания, адаптерах, инверторах и системах управления бытовой техникой.
6. Рекомендации по проектированию
MOV должен устанавливаться близко к входной клемме предохранителя для сокращения пути поглощения энергии;
Конденсатор X2 должен располагаться рядом с входом выпрямительного моста для формирования низкоимпедансного контура;
Для повышения безопасности параллельно можно подключить разрядный резистор (≥1 МОм);
В условиях высоких импульсных перенапряжений (районы с грозовой активностью/промышленные распределительные сети) можно добавить термозащитный предохранитель или модуль варистора.
7. Области применения
Комбинация MOV+X2 идеально подходит для промышленных силовых модулей, драйверов светодиодов, контроллеров бытовой техники и систем зарядки электромобилей, обеспечивая стабильную и надёжную защиту от перенапряжений и ЭМП.
8. Заключение
Стандартизированное комбинированное решение JARON (MOV + X2) обеспечивает оптимальный баланс между безопасностью, стабильностью и низкими потерями при защите входов переменного/постоянного тока.
Изделие соответствует международным стандартам IEC/UL, совместимо с различными платформами напряжения и предоставляет глобальным OEM- и ODM-производителям высокоунифицированное и легко поддающееся массовому производству решение для защиты источников питания.
