အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု သည် အီလက်ထရွန်းနစ်ဒီဇိုင်းတွင် အခြေခံဘာသာရပ်တစ်ခုဖြစ်ပြီး static electricity ၏ ရုတ်တရက် မြင့်မားသော လျှပ်စီးကြောင်းလွှဲပြောင်းမှုမှ ဆားကစ်များကို ကာကွယ်သည်။ လူသားထိတွေ့မှု သို့မဟုတ် ပတ်ဝန်းကျင်ဆိုင်ရာအချက်များမှ ထွက်ပေါ်လာနိုင်သည့် ဤမမြင်ရသောခြိမ်းခြောက်မှုသည် ကီလိုဗို့များစွာထက် မကြာခဏကျော်လွန်သော ယာယီဗို့အားများကို ထုတ်ပေးပြီး semiconductors များအတွင်းရှိ oxide layer များ၊ metallization နှင့် PN junctions များကို ချက်ချင်းပျက်စီးစေနိုင်သည်။ အကျိုးဆက်မှာ ချက်ချင်းကြီးမားသော ပျက်ကွက်မှုမှသည် လယ်ကွင်းတွင် ထုတ်ကုန်သက်တမ်းကို တိုစေသည့် latent degradation အထိ ရှိသည်။ ထို့ကြောင့် စနစ်တကျအကောင်အထည်ဖော်ခြင်း အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု ဗျူဟာသည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု၏ ညှိနှိုင်း၍မရသော ရှုထောင့်တစ်ခုဖြစ်ပြီး ယုံကြည်စိတ်ချရမှု၊ အာမခံကုန်ကျစရိတ်များနှင့် အမှတ်တံဆိပ်ဂုဏ်သတင်းတို့ကို တိုက်ရိုက်လွှမ်းမိုးသည်။

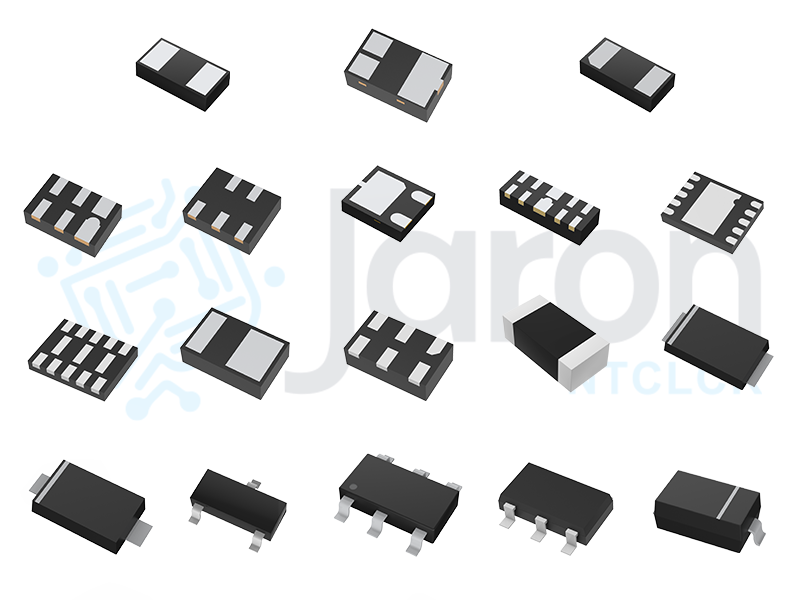

စုစုပေါင်း အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု ချဉ်းကပ်မှုတွင် အစိတ်အပိုင်းအဆင့်နှင့် စနစ်အဆင့်တွင် လုပ်ဆောင်ရန် နည်းလမ်းများ ပါဝင်ပါသည်။ အစိတ်အပိုင်းအဆင့်တွင် စွမ်းအင်သည် စနစ်ထဲသို့ စုံစမ်းဝင်ရောက်နိုင်သည့် အပြင်ဘက်အင်တာဖေးများ—ဥပမါ ပါဝါပေါ့ရ့်များ၊ ဒေတာလိုင်းများ၊ ဘတ်တန်များနှင့် ကော်နက်တာများ—တွင် ကာကွယ်ရေးကိရိယာများကို ဗျူဟာမှုကျစွာ တပ်ဆင်ထားပါသည်။ အသုံးများသည့် ကိရိယာများတွင် အချိန်ကြာမှုနည်းသည့် ဗို့အားကာကွယ်မှု (TVS) ဒိုင်အုတ်များ (အလွန်မြန်သည့် ကလမ်းပင်းလုပ်ဆောင်မှုကို ပေးစေသည်)၊ မൾတီလေယား ဗာရစ်စတာများ (MLVs) နှင့် အထူးပြုထားသည့် ပေါလီမာအခြေပြု ကာကွယ်ရေးကိရိယာများ ပါဝင်ပါသည်။ ကာကွယ်ရေးကိရိယာများကို ရွေးချယ်ရာတွင် အကြောင်းအရာများစုံ ရှိပါသည်။ ကာကွယ်ရေးကိရိယာ၏ ကလမ်းပင်းဖောက်သည့် ဗို့အားသည် ကာကွယ်ထားသည့် IC ၏ ခံနိုင်ရည်ရှိသည့် ဗို့အားထက် နိမ့်ရပါမည်။ သို့သော် စီးပွားရေးလုပ်ဆောင်မှုအတွက် ပုံမှန်အလုပ်လုပ်သည့် ဗို့အားထက် မြင့်ရပါမည်။ အဖြေရှိသည့် အချိန်သည် ESD ဖြစ်ရပ်၏ တက်လာသည့်အချိန် (ပုံမှန်အားဖြင့် နိုင်နိုစက်န်ဒ်အောက်) ထက် မြန်ရပါမည်။ ဒေတာလိုင်းများအတွက် ပါရာစီတစ် ကာပါစီတန့်သည် အဓိက စိုးရိမ်မှုဖြစ်ပါသည်။ ကာပါစီတန့်များ များပါသည့် ကာကွယ်ရေးကိရိယာသည် အမြန်နှုန်းမြင့်သည့် စိတ်ကြိုက်အချက်အလက်များကို ပုံပေါ်မှုပေါ်လွဲစေနိုင်ပါသည်။ ထို့ကြောင့် HDMI 2.1၊ USB4 သို့မဟုတ် ဂီဂါဘစ်အီသာနက် ကဲ့သို့သည့် အင်တာဖေးများအတွက် ကာပါစီတန့်နည်းသည့် TVS အုပ်စုများကို အသုံးပြုရန် အရေးကြီးပါသည်။

အသုံးပြုမည့် ပတ်ဝန်းကျင်သည် စနစ်၏ စိတ်ခေါ်မှုများကို ဆုံးဖြတ်ပေးပါသည်။ အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု အထူးသဖြင့် ကားအီလက်ထရောနစ် eV, BEV, PHEV, REEV, HEV စနစ်များတွင် စနစ်များကို အန္တရာယ်အများအပြားဖြင့် ထိတွေ့စေပါသည် - စက်ပစ္စည်းများကို တပ်ဆင်ခြင်း သို့မဟုတ် ပြုပြင်ခြင်းအချိန်တွင် လူသားများ၏ ထိတွေ့မှု၊ မော်တော်မောင်းများနှင့် ဆောလီနွိုက်များမှ ထုတ်လွှင့်သည့် လျှပ်စစ်အသံညစ်ညမ်းမှုများ၊ အပူချိန်ပြောင်းလဲမှုများကို စိတ်ခေါ်မှုများအဖြစ် ခံစားရခြင်း။ အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု ဤနေရာတွင် အသုံးပြုသည့် အစိတ်အပိုင်းများသည် AEC-Q101 အရည်အသွေးစံနှုန်းကို အတည်ပြုခံရပါမည်။ ဥပမော - တွေ့ကြုံရသည့် မြင်ကွင်းပြသမှုမှု module တွင် ကာပေစီတီဗ် ထိတွေ့မှု စက်မှုများနှင့် LVDS ဒေတာလိုင်းများပေါ်တွင် ကာကွယ်မှုများ လိုအပ်ပါသည်။ ဤနေရာတွင် ပျက်စီးမှုဖြစ်ပါက ဗဟိုထိန်းချုပ်မှု အင်တာဖေ့စ်ကို အလုပ်မလုပ်နိုင်အောင် ဖြစ်စေနိုင်ပါသည်။ ဤလိုင်းများပေါ်တွင် နိမ့်သော ချိန်ညှိမှုဗို့အားများဖြင့် နှစ်သက်သည့် TVS diodes များကို ပေါင်းစပ်အသုံးပြုခြင်းဖြင့် module သည် ISO 10605 စံနှုန်းအရ ESD အန်တီမှုများကို ခံနိုင်ရည်ရှိပါသည်။ ထို့ကြောင့် မောင်းသူ၏ ဘေးကင်းလုံခြုံမှုနှင့် သံသရာစနစ်၏ ယုံကြည်စိတ်ချရမှုကို အာမခံပေးပါသည်။

အတွင်းမှာ စက်မှု အလိုအလျောက် pLC များ၊ မော်တော်မောင်းများနှင့် စက်မှုအသိအမှတ်ပြုမှုများသည် လျှပ်စစ်အသံညစ်ညမ်းမှုများ ပေါ်ပေါ်လွဲလွဲရှိသည့် ပတ်ဝန်းကျင်များတွင် အလုပ်လုပ်ပါသည်။ ထိုနေရာတွင် ကြာရှည်သည့် ကြိုးများသည် အချိန်ကာလအလုပ်လုပ်သည့် အန်တီနာများအဖြစ် လုပ်ဆောင်ပါသည်။ အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု rS-485၊ CAN သို့မဟုတ် 4-20mA လုပ်ဆောင်ခြင်းစနစ်များအတွက် အသုံးပြုရန် လျှပ်စစ်သံသရှိမှု (ESD) ကိုသာမက IEC 61000-4-4 စံနှုန်းအရ ပိုမိုကျယ်ပေါင်းသော လျှပ်စစ်အမြန်ပြောင်းလဲမှု (EFT) ဖောက်ပဲ့မှုများကိုပါ ခံနိုင်ရည်ရှိသော ကိရိယာများကို မှုန်းသည်။ ဤနေရာတွင် စက်မှုအဆင့် TVS ဒိုင်အုဒ်များ သို့မဟုတ် စွမ်းအင်စုပ်ယူမှုအမြင့်များ (ဂျူလ်) ရှိသော ဗာရစ်စတာများကို ရွေးချယ်ကြသည်။ ဖြန့်ကြေးထားသော ထိန်းချုပ်မှုစနစ်၏ ဆက်သွယ်ရေးဘတ်စ်ကို ကာကွယ်ခြင်းဖြင့် စက်မှုလုပ်ငန်းများကို မျှော်မထားသည့် အချိန်တွင် ရပ်တန်းစေနိုင်သော အမှားအမှင်သော အချက်ပေးမှုများကို ကာကွယ်ပေးပြီး ထုတ်လုပ်မှုအချိန်မှုန်းမှုကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကုန်ကု......

ထိရောက်သော ဒီဇိုင်းမှုကို ဖန်တီးခြင်း အီလက်ထရိုစတက်တစ် ဒစ်ချိုင်း ကာကွယ်မှု သည် ပေါ်လ်ဘုတ်အီလက်ထရွန်နစ်ပေါ်တွင် ဂရုတစိုက် စီစဉ်ခြင်းကိုလည်း လိုအပ်ပါသည်။ ကာကွယ်ရေးကိရိယာများကို ဆက်သွယ်မှုအစိတ်အပိုင်းသို့ ဝင်ရောက်လာသည့် နေရာတွင် အနီးစပ်ဆုံး တပ်ဆင်ရမည်ဖြစ်ပြီး ကြိုးများသည် တိုတောင်းပြီး ကျယ်ဝန်းရမည်၊ အထိရောက်ဆုံး မြေပေါ်သို့ ပေါင်းစပ်မှုလမ်းကြောင်း (low-inductance path) ဖြစ်ရမည်။ ကာကွယ်ရေးကိရိယာကို မှန်ကန်စွာ ရွေးချယ်ထားသည်ဖြစ်စေကာမျှ မှန်ကန်စွာ တပ်ဆင်မှုမရှိပါက ပါရာစိုက် အီန်ဒတ်စန် (parasitic inductance) ကြောင့် အကောင်အထည်ဖော်မှုမှုန်းမှု ဖြစ်သွားနိုင်ပါသည်။ ကိရိယာရွေးချယ်မှု၊ အရည်အသွေးစံနှုန်းများ အတည်ပြုခြင်းမှ ပေါ်လ်ဘုတ်အီလက်ထရွန်နစ်ပေါ်တွင် အကောင်အထည်ဖော်မှုကို အကောင်အထည်ဖော်ခြင်းအထိ ဤနည်းပညာဆိုင်ရာ ရှုပ်ထွေးမှုများကို ဖြေရှင်းရာတွင် ကျွမ်းကျင်သော အကူအညီများသည် အလွန်ကောင်းမွန်သော တန်ဖိုးကို ဖော်ပေးပါသည်။ သင့်၏ အထူးသဖြင့် လုပ်ဆောင်ရမည့် အသုံးချမှု စိန်ခေါ်မှုများကို ဆွေးနွေးရန်၊ အောတိုမိုတို သို့မဟုတ် စက်မှုအဆင့် ကာကွယ်ရေး အစိတ်အပိုင်းများအတွက် အသေးစိတ် အသုံးပုံအချက်အလက်များ ရယူရန် သို့မဟုတ် သင့်၏ ပစ္စည်းစာရင်းအတွက် စုစုပေါင်းစုံစမ်းစာရင်း တောင်းခံရန် ကျွန်ုပ်တို့၏ နည်းပညာရှိ ရောင်းဝယ်ရေးအဖွဲ့နှင့် ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် ထိပ်တန်းထုတ်လုပ်သူများ၏ ရှေးရှေးက ရွေးချယ်ထားသော ကွန်ရက်များနှင့် ပေးပို့ရေး ကွန်ရက်ဆိုင်ရာ ကျွမ်းကျင်မှုများကို အသုံးပြု၍ သင့်အတွက် အထူးပြုထားသော လျှပ်စီးသော စွန်းထွက်မှု ကာကွယ်ရေး ဖြေရှင်းနည်းများကို ပေးဆောင်ပါသည်။
