Este artículo se centra en casos típicos de aplicación de fusibles reajustables PPTC en módulos BMS para bicicletas eléctricas, analizando sus principios de protección contra sobrecorriente, especificaciones del producto y compatibilidad con la industria. Son adecuados para vehículos eléctricos, almacenamiento de energía, electrónica de consumo y otros campos.
I. Antecedentes del sector y desafíos de protección
En la transición hacia la movilidad sostenible, las bicicletas eléctricas y los patinetes eléctricos están ganando terreno a nivel mundial. Sus sistemas de gestión de baterías (BMS) son fundamentales para garantizar una carga, descarga y control térmico seguros. Sin embargo, los cortocircuitos transitorios y los eventos de sobrecorriente pueden causar daños graves si no se mitigan adecuadamente.
A diferencia de los fusibles tradicionales, los fusibles PPTC recuperables regresan automáticamente a su estado de baja resistencia después de que desaparece la falla, permitiendo una protección autoreparable en dispositivos recargables y de alto ciclo como las bicicletas eléctricas.
II. Estudio de caso: PPTC en el diseño del BMS de bicicletas eléctricas
Por ejemplo, una marca europea incluye un BMS personalizado en su bicicleta eléctrica para su paquete de baterías de litio de 36 V, requiriendo una protección confiable bajo las siguientes condiciones:
Umbral de sobrecorriente: >5 A
Tensión de operación: <60 V
Corriente de arranque máxima: >100 A (10 ms)
Recuperación automática, eliminando reemplazos frecuentes

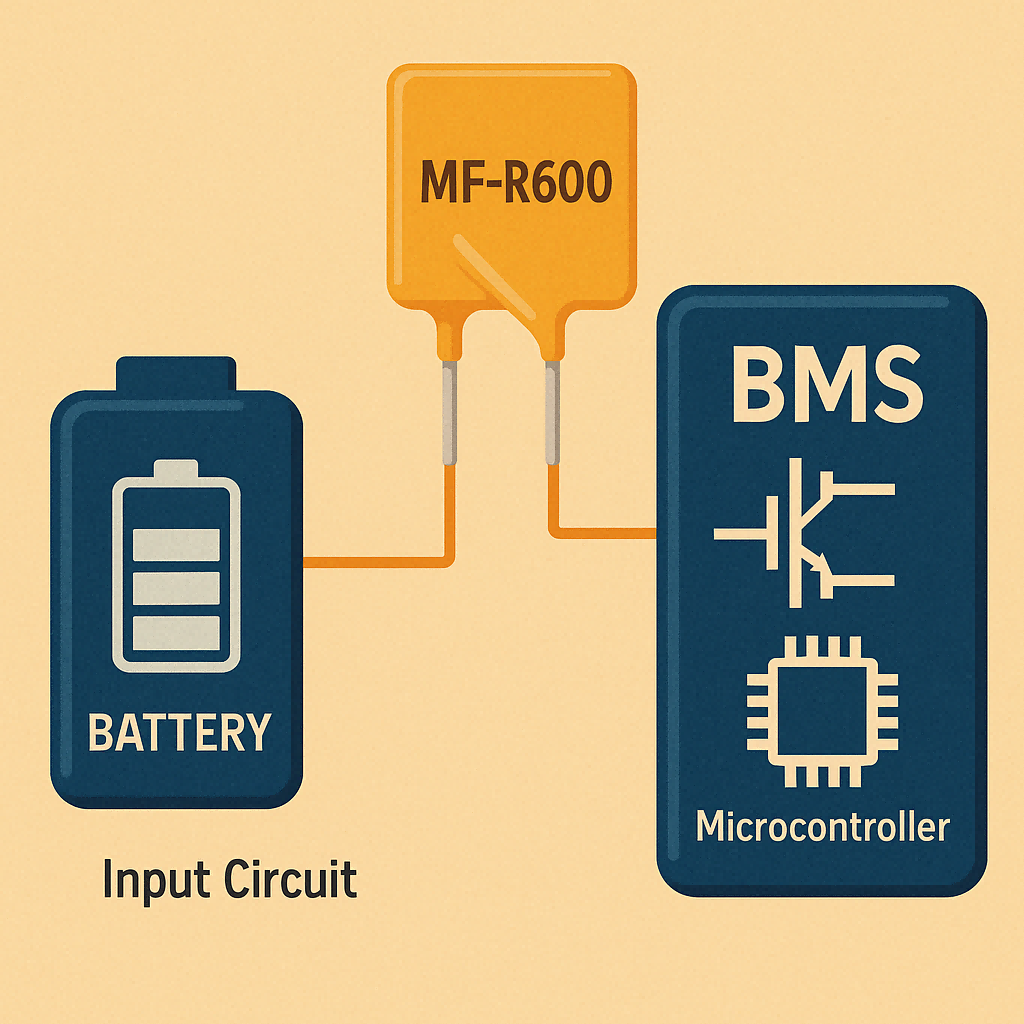

En el diseño europeo de bicicletas eléctricas, los ingenieros integraron fusibles MF-R600 PPTC en la entrada de la batería para proteger los circuitos FET y los microcontroladores. Estos dispositivos presentan tiempos de disparo rápidos durante sobrecorrientes y capacidad de reinicio automático tras una falla, simplificando significativamente el mantenimiento en campo y mejorando la satisfacción del usuario.
III. Parámetros técnicos clave
|
Parámetro |
Valores típicos MF-R600 |
|
Tensión máxima (Vmax) |
60VDC |
|
Corriente de retención (Ihold) |
6.0a |
|
Corriente de disparo (Itrip) |
10.8A |
|
Resistencia máxima (Rmax) |
0.02Ω |
|
Tiempo de respuesta |
<1s (dependiendo del grado de sobrecorriente) |
|
Rango de temperatura de operación |
-40 °C ~ +85 °C |
Los dispositivos PPTC ofrecen una protección precisa contra sobrecorrientes mientras minimizan la caída de tensión y las pérdidas de potencia durante el funcionamiento normal, lo que los hace ideales para diseños de BMS con restricciones de espacio y energía.
IV. Campos de aplicación más amplios
Además de los vehículos eléctricos de dos ruedas, los fusibles rearmables PPTC se utilizan ampliamente en las siguientes aplicaciones:
V. Resumen de beneficios clave
Como distribuidor internacional profesional de componentes electrónicos, almacenamos y distribuimos dispositivos de protección de circuitos de varias marcas reconocidas mundialmente, incluyendo Es un pequeño fuego. , Bourns , y TE Connectivity . Nuestro portafolio de productos cubre una gama completa de soluciones, como Fusibles PPTC reajustables , Diodos TVS , tubos de descarga de gas (GDTs) , y fusibles térmicos .
Nosotros ofrecemos liquidación en múltiples monedas , disponibilidad en stock , y servicios integrales de abastecimiento de BOM , garantizando un soporte eficiente y confiable en la adquisición para fabricantes de diversas industrias.
