Grundsätze des Front-End-Schutzes für Autobatterien

—— Erklärung der Technologie zur Polwende-Schutz

1. Was ist Polwende-Schutz?

Die Politätsumkehrschutz (RPP) wird verwendet, um Schäden an Systemen zu verhindern, wenn eine Batterie rücklings angeschlossen wird. Er wird häufig in Automobilstromsystemen, Batterie-Management-Systemen (BMS) und verschiedenen Niederspannungs-DC-Eingabemodulen gefunden.
Es gibt drei grundlegende Arten von Politätsumkehrschutzschaltungen:
- Reihenschaltung mit Standard-/Schottky-Diode
- Hochseiten P-Kanal MOSFET
- Hochseiten N-Kanal MOSFET

2. Gängige Lösungen für Politätsschutz

2.1 Diodenserie-Methode

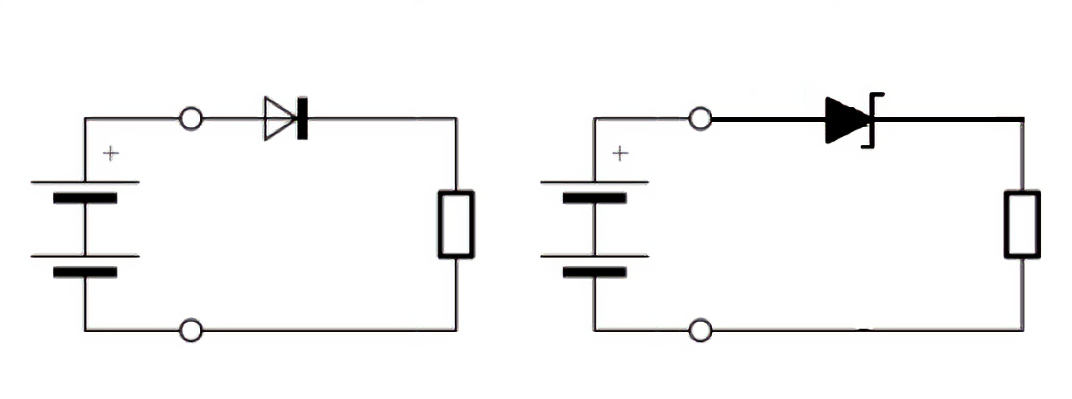

Grundprinzip: Eine normale oder Schottky-Diode wird in Serie mit der positiven Spannungsleitung geschaltet und leitet nur, wenn die Polarität korrekt ist.

Technischer Vergleich:

Anwendung: Niedrigleistungs- oder kostenempfindliche Anwendungen.

2,2 P-Kanal MOSFET-Lösung (Empfohlen)

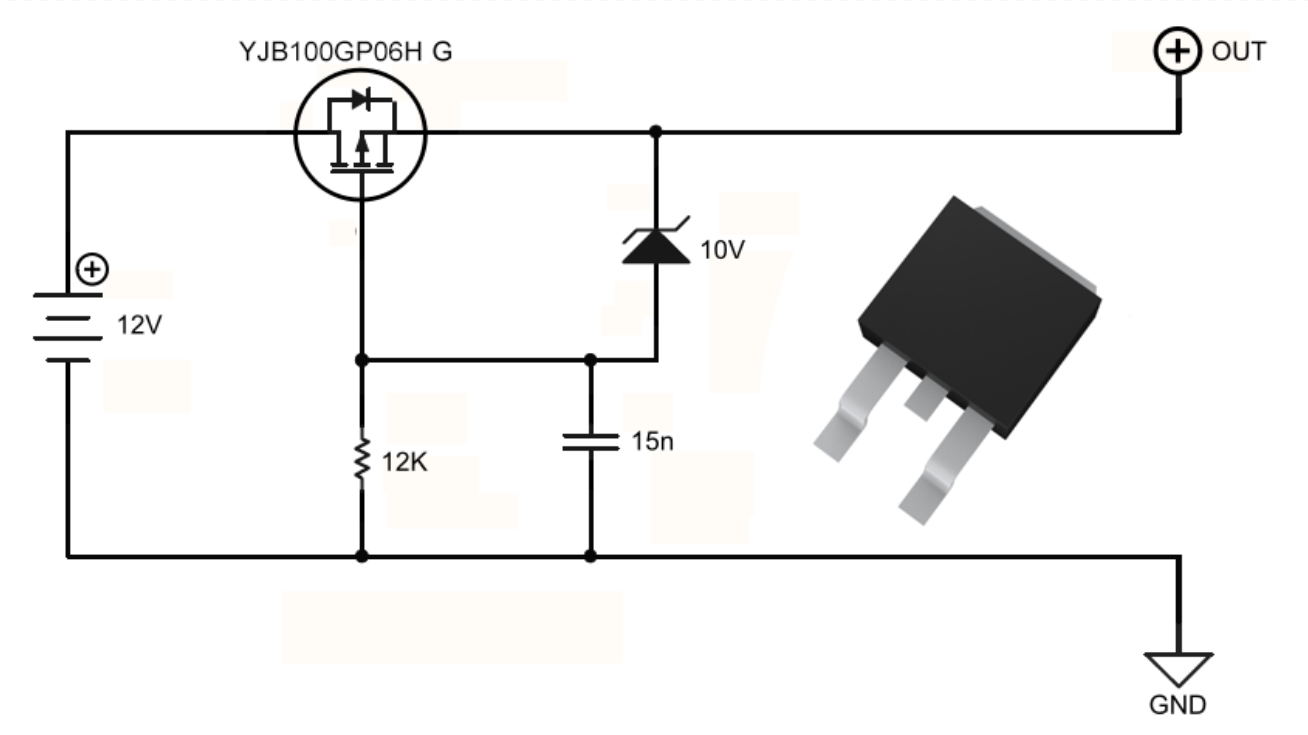

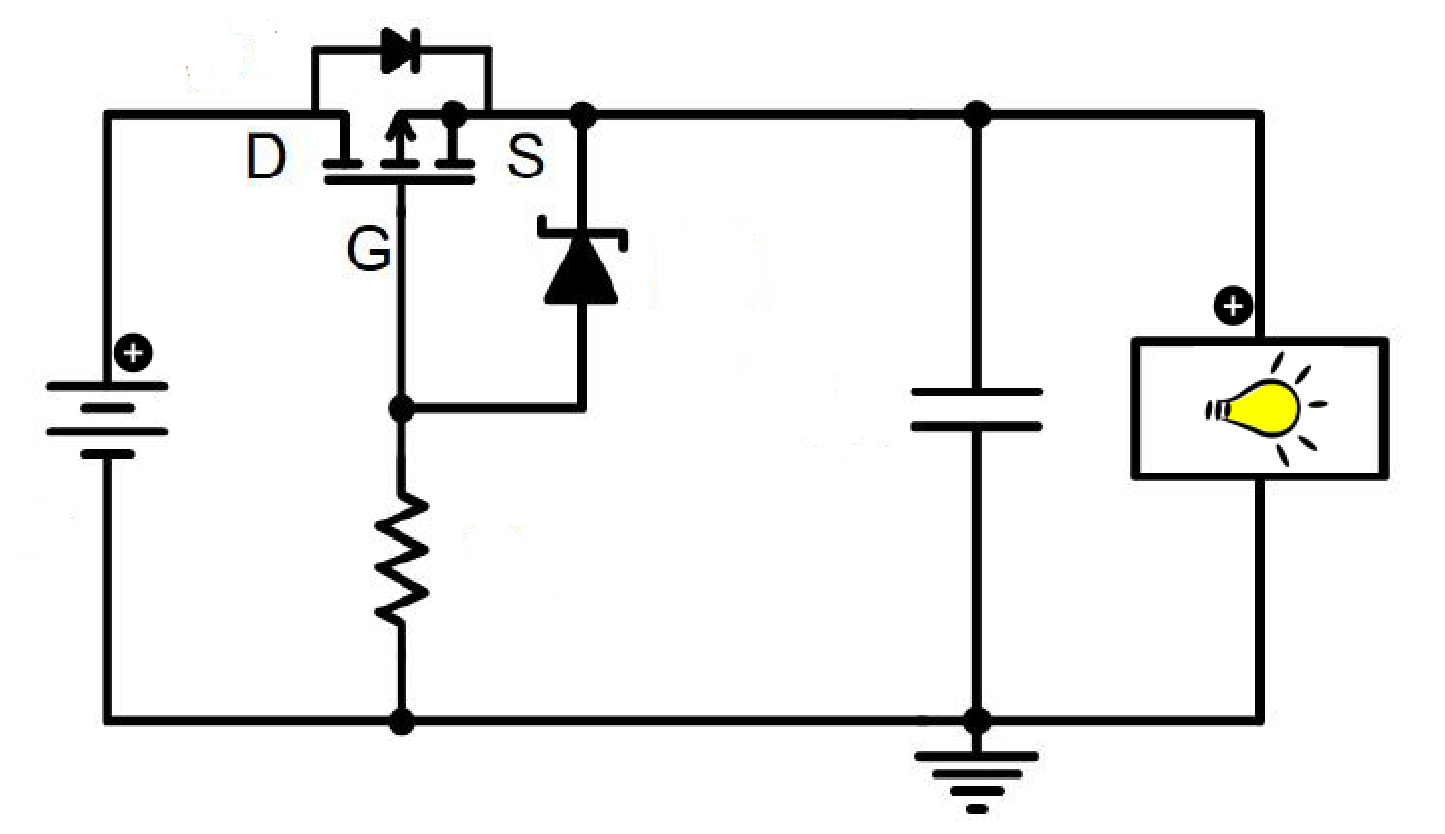

Schaltungsaufbau: Ein P-Kanal Verstärkungsmosfet wird in Serie mit der positiven Spannungsversorgung geschaltet, oft mit einer Z-Diode zur Schutz des Gatters.
Arbeitsprinzip:
- Wenn korrekt angeschlossen, leitet die Körperschottkydiode des Mosfets und das Source-Terminal erhält die Batteriespannung.
- Das Gatter ist bei 0V, wodurch Vgs negativ wird und den Mosfet einschaltet.
- Die Z-Diode begrenzt Vgs auf ihre Nennspannung.

Bei umgepolarter Anschlussung: Die Körperschottkydiode ist umgepolt, der Mosfet ist ausgeschaltet, die Schaltung ist unterbrochen und das System geschützt.

Vorteile: Sehr geringer Einschaltwiderstand, deutlich geringere Leistungsverluste als bei Dioden. Kein externer Treiber erforderlich.

Anwendung: Häufig in der Automobil-Elektronik, in ECUs und BMS-Front-Ends eingesetzt.

2.3 N-Kanal-MOSFET-Lösung (Hochleistung)

Eigenschaften:
- Geringerer Rds(on) als P-Kanal, geeignet für Hochstromsysteme.
- Gate erfordert Ladepumpe oder Boost-Treiber, um Vgs über den Quellenspannungsniveau zu heben.
Bei umgekehrter Verbindung: Die Körperdiode ist umgepolt, die Gattersteuerung ist deaktiviert und der MOSFET bleibt ausgeschaltet.
Anwendung: Ideal für hoch-effiziente Systeme wie fortschrittliche EV-Regler.

2.4 Controller-basierte Lösungen: RPP vs. Idealdioden-Controller

3. Dynamisch im Vergleich zu statisch bei umgepolarter Spannung

Statische Umgepolarung: Langfristige Rückanschlusssituation, erfordert stabilen Schutz.
Dynamische Politätsumkehr: Eine temporäre Falschverbindung, z. B. ein kurzer Fehlschritt, erfordert eine schnelle Reaktion.

4. Mechanischer Relais-Schutz (Ergänzung)

Vorteile:
- Kann hohe Stoßströme mit minimalem Spannungsabfall aushalten.
- Provides vollständigen Kreisunterbrechung bei Off-Zustand.
Nachteile:
- Große Größe, begrenzte Lebensdauer.
- Langsame Reaktion, nicht geeignet für häufiges Schalten.

5. Zusammenfassung und Auswahlanleitung
