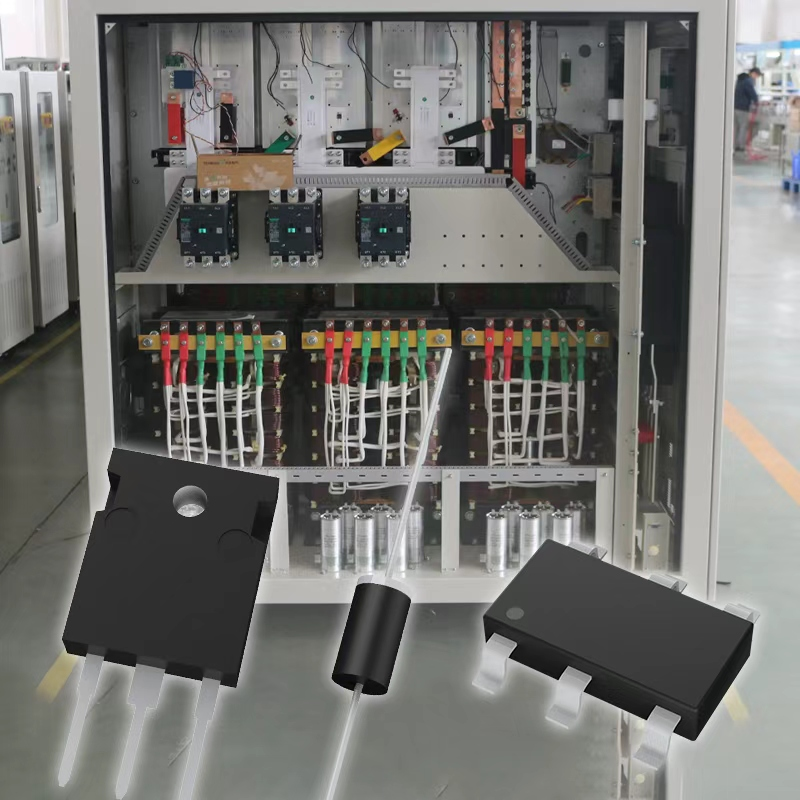

فهم وظيفة الدايود والخصائص الأساسية في تحويل الطاقة

وظيفة الدايود في محولات الطاقة: أساس عملية التقويم

تُعد الدايودات ضرورية لعملية التقويم في أنظمة تحويل الطاقة، حيث تتيح تحويل التيار المتردد (AC) إلى تيار مستمر (DC). ويمنع التدفق أحادي الاتجاه للتيار عبر الدايود الجهد العكسي بينما يسمح بالتوصيل الأمامي، مما يشكّل اللبنة الأساسية لمحوّلات التيار المتردد إلى مستمر، وشواحن البطاريات، ومزودات الطاقة الصناعية التي تعتمد على خرج تيار مستمر مستقر.

الخصائص الأساسية للدايود: هبوط الجهد الأمامي، تحمل الجهد العكسي، وقدرة التعامل مع التيار

هناك ثلاثة معايير رئيسية تحدد أداء الدايود:

• انخفاض الجهد الأمامي (0.7 فولت للسيليكون): يؤثر مباشرةً على خسائر التوصيل وكفاءة النظام
• تحمل الجهد العكسي (من 50 فولت إلى أكثر من 10 كيلوفولت): يحدد أقصى قدرة على الحجب
• قدرة تحمل التيار (من 1 أمبير إلى 500 أمبير): يؤثر على تصميم التبريد واختيار المكونات

تقدم ديودات كربيد السيليكون (SiC) انخفاضًا في الجهد الأمامي بحوالي 1.2 فولت ولكنها تعمل بكفاءة عند درجات حرارة أعلى (تصل إلى 175°م)، مما يجعلها مناسبة للتطبيقات عالية القدرة وعالية الكفاءة.

تدفق التيار أحادي الاتجاه وتأثيره على استقرار النظام

تعمل الدايودات عن طريق السماح بمرور التيار في اتجاه واحد فقط، مما يمنع التدفق العكسي غير المرغوب فيه الذي قد يؤدي إلى اختلال مستويات الجهد أو إتلاف مكونات أخرى في الدائرة. وعندما تحتاج العواكس الشمسية إلى حماية نفسها من انقطاع التيار الكهربائي، فإنها تعتمد على هذه الخاصية لفصل الألواح الكهروضوئية بأمان. وبالمثل، تتضمن شواحن USB-C الحديثة دايودات لمنع حالات الشحن العكسي العرضية التي قد تؤدي إلى تلف الأجهزة. إن عامل الموثوقية هو ما يجعل الدايودات مهمة جدًا في الأنظمة الحيوية التي لا يمكن فيها التساهل مع أي فشل. فكر في مراكز البيانات التي تعمل باستمرار دون توقف أو أجهزة دعم الحياة في المستشفيات، حيث لا يمكن لهذه التطبيقات أن تتحمل أي عدم استقرار كهربائي بأي شكل من الأشكال.

الدايودات المستقيمة القياسية مقابل الدايودات ذات الاسترداد السريع: مقارنة بين سرعة التبديل والكفاءة

الدايودات المستقيمة القياسية اقتصادية ومتينة، وهي مثالية لتحويل التيار المتردد/مستمر عند ترددات منخفضة (أقل من 1 كيلوهرتز). تدعم هذه الدايودات تيارات تصل إلى 1000 أمبير وتتحمل جهود عكسية تزيد عن 5 كيلوفولت، وتُستخدم عادةً في شواحن البطاريات وأنظمة اللحام. ومع ذلك، فإن زمن الاستعادة العكسي الطويل لها (25–50 مايكروثانية) يؤدي إلى خسائر كبيرة في التشغيل عند الترددات فوق 10 كيلوهرتز.

تقلل دايودات الاستعادة السريعة زمن الاستعادة إلى أقل من 2 مايكروثانية، مما يقلل من الخسائر الناتجة عن التبديل في مصادر الطاقة ذات التبديل (SMPS) ومحركات المحركات. وعلى الرغم من أن لديها انخفاضاً طفيفاً في الجهد الأمامي (1.1–1.5 فولت)، فإن ميزتها في الكفاءة أثناء التشغيل بترددات عالية تبرر استخدامها في إلكترونيات القدرة الحديثة.

دايودات شوتكي في تطبيقات تحويل الطاقة منخفضة الجهد وعالية التردد

تستخدم ديودات شوتكي اتصالًا معدني-أشباه موصلات لتحقيق هبوط منخفض في جهد الاستقطاب الأمامي (0.15–0.45 فولت)، مما يقلل خسائر التوصيل بنسبة تصل إلى 70٪ مقارنة بثنائيات السيليكون القياسية. وبفضل شحنتها العكسية الضئيلة جدًا، فإنها تعمل بموثوقية عند ترددات تتجاوز 1 ميجاهرتز—وهي مثالية لم convيرترات التيار المستمر/التيار المستمر في المحولات الصغيرة للطاقة الشمسية ومصادر طاقة الخوادم.

إن عيبها هو القدرة المحدودة على تحمل الجهد العكسي (عادةً < 200 فولت). ويشكل ثنائي 1N5819 شوتكي نموذجًا لهذا التوازن، حيث يوفر تيارًا أماميًا بمقدار 1 أمبير مع هبوط جهد قدره 0.6 فولت عند جهد عكسي مقداره 40 فولت، مما يدعم تصميمات الشحن المدمجة والفعالة عبر USB-C.

الثنائيات الزينر لتنظيم الجهد في مصادر الطاقة الدقيقة

تعمل دايودات الزينر في ما يُعرف بوضع الانهيار العكسي، مما يوفر جهود مرجعية مستقرة تتراوح بين 2.4 فولت وصولاً إلى 200 فولت، وعادةً بدقة تبلغ حوالي ±5%. ما يجعل هذه المكونات مفيدة للغاية هو منحنى الانهيار الحاد جداً لديها، والذي يمكنها من تنظيم الجهد بدقة كبيرة حتى عند حدوث تغيرات في مصدر الدخل. على سبيل المثال، يمكن لدايود زينر قياسي بجهد 12 فولت أن يحافظ على خرج ثابت نسبياً ضمن فرق حوالي 0.1 فولت، حتى لو تغير المدخل من 14 فولت إلى 18 فولت. وبسبب هذه الموثوقية، يعتمد المهندسون غالباً على دايودات الزينر في مختلف تصميمات الدوائر التناظرية وكذلك في دوائر الحماية التي تحتاج إلى حماية المعدات الحساسة من القفزات الجهدية غير المتوقعة.

دايودات كربيد السيليكون (SiC-SBD و Super Junction SBD): أداء الجيل التالي

الأداء الحراري لمكونات كاربايد السيليكون (SiC) مثير للإعجاب حقًا، حيث يتحمل درجات حرارة المفصل تصل إلى 175 درجة مئوية بينما يُوصِل الحرارة بثلاثة أضعاف كفاءة مكونات السيليكون العادية. عندما يتعلق الأمر بثنائيات شوتكي الحواجز ذات المفصل الفائق (SJ-SBDs)، فإنها أيضًا تمتلك قدرة كبيرة. هذه الوحدات الصغيرة القوية تدير أزمنة استرداد أقل من عشرة نانوثانية ويمكنها منع جهود تصل إلى 1200 فولت. هذا النوع من المواصفات يُترجم إلى كفاءة تبلغ حوالي 99 بالمئة عند استخدامها في محطات شحن المركبات الكهربائية البالغة 5 كيلوواط التي نراها منتشرة في كل مكان. ما الذي يجعل هذه التكنولوجيا ذات قيمة كبيرة؟ حسنًا، أصبحت محركات المحركات الصناعية تحتاج إلى تبريد أقل بشكل كبير بفضل هذه المكونات التي تقلل من إنتاج الحرارة بنسبة حوالي أربعين بالمئة. بالإضافة إلى ذلك، تتيح هذه المكونات معدلات تبديل تتجاوز 100 كيلوهرتز، وهو أمر مهم جدًا لتصنيع عاكسات أصغر وأكثر كفاءة في أنظمة الطاقة المتجددة.

مقارنة الميزات الرئيسية

نوع الثنائي	جهد الأمام	سرعة التبديل	نطاق الجهد	أفضل التطبيقات
مصحح قياسي	0.7–1.1 فولت	<3 كيلوهرتز	50 فولت–5 كيلوفولت	مصدر الطاقة ذو التردد الخطي
التعافي السريع	1.1–1.5 فولت	10–100 كيلوهرتز	200 فولت–1.2 كيلوفولت	مصدر طاقة غير منقطع، أنظمة تحويل التيار
شوتكي	0.15–0.45 فولت	>1 ميغاهرتز	<200 فولت	محولات تيار مستمر/تيار مستمر، دوائر الترددات الراديوية
SiC-SBD	1.2–1.8 فولت	50–500 كيلوهرتز	600 فولت – 1.7 كيلوفولت	شواحن المركبات الكهربائية، العاكسات الشمسية

الجدول 1: الخصائص الأداء لأنواع الصمامات في أنظمة التحويل الكهربائي (المصدر: المواصفات القياسية الصناعية 2023)

تحسين كفاءة تحويل الطاقة باستخدام تقنيات الصمامات المتقدمة

خفض خسائر الفولتية الأمامية باستخدام صمامات شوتكي وSiC لتعزيز الكفاءة

يؤثر انخفاض الجهد الأمامي تأثيرًا مباشرًا على خسائر التوصيل داخل أنظمة الطاقة. عادةً ما تفقد الثنائيات السيليكونية التقليدية حوالي 0.7 إلى 1.1 فولت، لكن الوضع يتحسن مع إصدارات شوتكي التي تقلل هذه الخسائر إلى 0.3 إلى 0.5 فولت فقط. وإذا انتقلنا خطوة أبعد باستخدام ثنائيات كربيد السيليكون شوتكي (SBDs)، فإن الأداء يصبح أفضل من ذلك بكثير. بالنسبة للتطبيقات التي تتدفق فيها تيارات كبيرة، مثل مصادر طاقة الخوادم على سبيل المثال، فإن هذه التوفيرات الصغيرة في الجهد تتراكم بشكل كبير. نحن نتحدث عن توفير يتراوح بين 15 و30 واط لكل ديود على حدة، مما يحدث فرقًا كبيرًا عند النظر إلى الكفاءة الكلية للنظام بمرور الوقت.

تقليل خسائر التبديل من خلال تحسين خصائص الاسترداد العكسي

مع ارتفاع التردد، تزداد خسائر التبديل بسبب ما يُعرف بتيار الاسترداد العكسي، والذي يمثل في الأساس الزيادة القصيرة الناتجة عن اختفاء الشحنة المخزنة. تساعد الثنائيات ذات الاسترداد السريع في التحكم بهذه المشكلة لأنها قادرة على الاسترداد خلال حوالي 50 إلى 100 نانوثانية. ولكن هناك خيار آخر تمامًا يتمثل في استخدام ثنائيات SiC-SBD التي تتخلص من هذه المشكلة بالكامل بفضل خصائص التوصيل الأحادي القطب الخاصة بها. وعندما قمنا باختبار ذلك من خلال استبدال الثنائيات السيليكونية التقليدية ذات الاسترداد السريع بثنائيات SiC-SBD الجديدة في دائرة محول تيار مستمر-مستمر تعمل بتردد 500 كيلوهرتز، كانت النتائج مثيرة للإعجاب. فقد انخفضت خسائر التبديل بنسبة تقارب 60 بالمئة، ما يعني كفاءة أعلى بشكل عام وتقلصًا كبيرًا في تراكم الحرارة داخل مكونات النظام.

دراسة حالة: مكاسب الكفاءة في مصدر طاقة خادم بقدرة 500 واط باستخدام ثنائيات SiC-SBD

استبدال الثنائيات السليكونية التقليدية بثنائيات كربيد السيليكون (SiC-SBDs) في قسمي التصحيح (PFC) والمخرج لوحدة تزويد طاقة تيار متردد إلى تيار مستمر بقدرة 500 واط للخوادم، قد عزز الكفاءة الإجمالية من حوالي 90.5 بالمئة لتصل إلى 92 بالمئة. ما الذي يجعل هذا الأداء فعالاً إلى هذا الحد؟ حسناً، هذه المكونات الجديدة تتميز بانخفاض كبير في هبوط الجهد الأمامي، بالإضافة إلى عدم وجود تقريباً لأي تيار استرداد أثناء التشغيل. ويؤدي هذا المزيج إلى تقليل الهدر في الطاقة بما يقارب 23 واط إجمالاً، والتخلص من نحو 15 درجة مئوية من تراكم الحرارة عبر مختلف أجزاء النظام داخلياً. وبفضل هذا التحسين، أصبح الاقتراب من الشهادة المستعصية 80 Plus Titanium الآن أمراً ممكناً. تذكّر أن مراكز البيانات تحتاج إلى مصادر طاقة تحقق كفاءة لا تقل عن 94% وفقاً لهذه المواصفات، وبالتالي فإن كل نقطة مئوية مهمة عند تصميم البنية التحتية الحاسوبية المستقبلية.

التطبيقات الحرجة للثنائيات في أنظمة تزويد الطاقة وأجهزة الشحن

تصحيح وترشيح المخرجات للحصول على تيار مستمر نظيف في المحولات من التيار المتردد إلى التيار المستمر

تعمل عملية التحويل من التيار المتردد إلى التيار المستمر عندما تأخذ الصمامات الثنائية التيار المتناوب وتحوله إلى ما يُعرف بالتيار المستمر المتموج. ثم تقوم المكثفات والمحثات بعملية تنعيم هذه الموجات بحيث نحصل في النهاية على تيار مستمر مستقر. إن الصمامات الثنائية الأسرع استردادًا التي ظهرت حديثًا تقلل فعليًا من فقدان الطاقة خلال هذه العملية. أظهرت الاختبارات تحسنًا بنسبة 22 بالمئة تقريبًا في الكفاءة لمصادر طاقة بقدرة كيلوواط واحد مقارنةً بالأنواع العادية. هذا الأمر مهم جدًا لأن الأجهزة الحساسة مثل المعدات الطبية والأجهزة المتصلة بالإنترنت تحتاج إلى طاقة نظيفة جدًا لكي تعمل بشكل صحيح دون حدوث تداخل أو تلف.

استخدام الصمامات الثنائية في شواحن الأجهزة المحمولة: تحقيق التوازن بين الحجم والتكلفة والكفاءة

تعمل دايودات شوتكي بشكل جيد جدًا في الشواحن المحمولة الصغيرة لأن لها انخفاضًا أقل في الجهد الأمامي، حوالي 0.3 فولت بدلًا من 0.7 فولت المعتادة في الأنواع الأخرى. وهذا يعني أن الحرارة الناتجة داخل هذه الأجهزة الصغيرة تقل، حيث يُعد كل مليمتر مهمًا. كما أن أرقام الكفاءة مثيرة للإعجاب أيضًا، إذ تُظهر بعض الاختبارات كفاءة تصل إلى نحو 95 بالمئة بالنسبة لشواحن USB-C البالغة 20 واط الموجودة حاليًا في السوق. وبالنسبة للوحات الدوائر المطبوعة، فإننا نتحدث عن تقليل المساحة المطلوبة بنحو 30 بالمئة بالمقارنة مع وحدات التقويم القديمة. أما بالنسبة للمهندسين العاملين على هذه التصاميم، فإن موازنة عوامل مثل المقاومة الديناميكية مقابل إدارة الحرارة تصبح أمرًا بالغ الأهمية. ويجب أن يتأكدوا من أن كل شيء يظل موثوقًا دون ارتفاع التكلفة بشكل كبير، نظرًا لأن المستهلكين ما زالوا يتوقعون أسعارًا معقولة حتى مع تقدم التكنولوجيا.

منع تيار العكس في دوائر شحن البطاريات باستخدام دايودات الحجب

تحvented الصمامات الحظرية فقدان البطاريات للطاقة بشكل عكسي من خلال الحفاظ على تدفق التيار في اتجاه واحد فقط. وبالنسبة لحزم الليثيوم أيون تحديدًا، يمكن لهذه المكونات أن توفر حوالي 8 بالمئة من الطاقة المخزنة لأنها تمنع التصريف غير المرغوب فيه من الاتصالات غير المستخدمة. وعند دمجها مع مقاطع MOSFET فيما يُعرف بتكوين OR، فإن النظام يفقد نحو 0.1 فولت فقط أثناء التشغيل. وهذا أمر بالغ الأهمية بالنسبة لمصادر الطاقة الاحتياطية حيث تكون الانتقالات السلسة بين مصادر الطاقة حاسمة. كما يستوفي هذا التكوين المتطلبات الأمنية المهمة المحددة في المعيار IEC 62133 الذي ينطبق على العديد من الأجهزة الإلكترونية اليومية التي نعتمد عليها يوميًا.

قسم الأسئلة الشائعة

ما هي الوظيفة الأساسية للصمام في محولات الطاقة؟

تُستخدم الصمامات أساسًا للتكيف في محولات الطاقة، حيث تقوم بتحويل التيار المتردد (AC) إلى تيار مستمر (DC) من خلال السماح بتدفق التيار في اتجاه واحد، وهو ما يُعد أمرًا بالغ الأهمية لتحقيق خرج مستقر من التيار المستمر في تطبيقات مثل محولات التيار المتردد إلى التيار المستمر وأجهزة شحن البطاريات.

ما هي الخصائص الرئيسية للصمامات؟

تتضمن الخصائص الرئيسية للدايودات انخفاض الجهد الأمامي، وتحمل الجهد العكسي، وقدرة تحمل التيار، والتي تؤثر بشكل كبير على أدائها في أنظمة تحويل الطاقة.

كيف تقارن دايودات شوتكي بالدايودات السيليكونية القياسية؟

تمتلك دايودات شوتكي انخفاضًا أقل في الجهد الأمامي مقارنةً بالدايودات السيليكونية القياسية، مما يقلل من خسائر التوصيل بنسبة تصل إلى 70%، ولكنها عمومًا تمتلك قدرة محدودة على التحمل العكسي للجهد.

لماذا تعد دايودات كربيد السيليكون (SiC) متفوقة؟

توفر دايودات كربيد السيليكون كفاءة حرارية أعلى، ويمكنها تحمل جهود أعلى، وتقلل بشكل كبير من خسائر التبديل، مما يجعلها مثالية للتطبيقات عالية القدرة وعالية الكفاءة.
