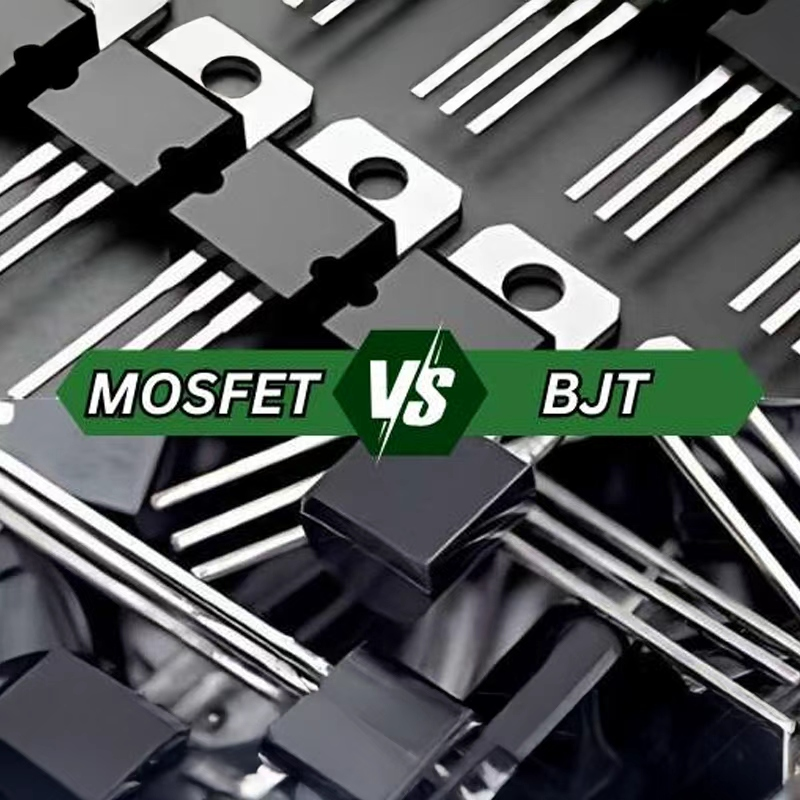

الفروق الأساسية بين ترانزستورات MOSFET وBJT

التشغيل المعتمد على الجهد مقابل التشغيل المعتمد على التيار

تعمل ترانزستورات MOSFET من خلال أطراف بوابة تحكم بالجهد والتي تتطلب تيارًا ضئيلاً، على عكس عملية طرف القاعدة في ترانزستورات BJT التي تعتمد على التيار . هذه الميزة الأساسية تمنح ترانزستورات MOSFET مقاومة دخل أعلى بـ 1000 مرة تقريبًا مقارنة بترانزستورات BJT (دراسة هندسة أشباه الموصلات، 2023)، مما يتيح دوائر قيادة أبسط في تطبيقات التبديل الكهربائي.

الاختلافات الهيكلية: البوابة/المصدر/المصرف مقابل القاعدة/المنبع/المجمع

هيكلياً، تستخدم الترانزستورات MOSFET هندسات بوابة معزولة تُفصل بين مسار التحكم ومسار التيار، في حين تعتمد الترانزستورات ثنائية القطب (BJTs) على وصلات شبه موصلة مشوبة تربط مناطق القاعدة والمنبع والمجمع. يجعل هذا الاختلاف في التصميم الترانزستورات MOSFET مقاومة بطبيعتها لانفجار الحرارة في الحالات عالية الطاقة بالمقارنة مع الترانزستورات ثنائية القطب الحساسة للتيار.

NPN/PNP مقابل وظيفة وضع التعزيز/التخلخل

تعتمد الترانزستورات ثنائية القطب (BJTs) على تكوينات NPN/PNP لإدارة تدفق حاملات الشحنة من خلال التوصيل ثنائي القطب. أما الترانزستورات MOSFET فتحكم بالتوصيلية عبر وضع التعزيز/التخلخل ، حيث تشكل الأنواع ذات وضع التعزيز الغالبية العظمى بنسبة 83٪ من تطبيقات إدارة الطاقة (تحليل سوق أجهزة الطاقة 2023). ويحدد هذا التقسيم الوظيفي تفوق الترانزستورات ثنائية القطب في التضخيم الخطي مقابل قدرة الترانزستورات MOSFET الفائقة في التبديل.

مقارنة بمقاومة الدخل ومطالب التشغيل

المقاومة المدخلية الفائقة العالية لمفاتيح MOSFET (أكثر من 1 جيجا أوم) تسمح بالتوصيل المباشر مع وحدة التحكم الدقيقة، في حين أن المقاومة الأقل لمفاتيح BJT (من 1 إلى 10 كيلو أوم) تتطلب في كثير من الأحيان مراحل تضخيم للتيار. يواجه المهندسون خيارًا حاسمًا: تقلل MOSFET من تعقيد القيادة ولكنها تتطلب عتبات جهد دقيقة، في المقابل تتطلب BJTs مصدر تيار مستقر على الرغم من بساطة التحيز.

كيف تعمل MOSFETs: البنية، والتشغيل، والمزايا الرئيسية

بنية MOSFET وآلية البوابة المعزولة

تُعرف MOSFETs، أو ترانزستورات أثر الحقل شبه الموصل بأكسيد المعادن كما تُسمى رسميًا، بهذا التكوين المميز ذو الأربعة أطراف مع ما يُعرف بالبوابة العازلة. ما يجعلها مميزة هو كيفية انفصال البوابة عن مادة أشباه الموصلات الفعلية بفضل الطبقة الرقيقة من الأكسيد الموجودة بينهما. وعندما نطبق جهدًا على هذه البوابة، يتم إنشاء مسار توصيلي مباشر بين وصلي المصدر والمستهلك. وبسبب هذا الحاجز العازل، تتميز هذه الترانزستورات بقيم مقاومة دخل عالية جدًا، تزيد عادةً عن جيجا أوم واحد، مما يعني أن تيارًا ضئيلًا جدًا لا يمر عبر البوابة نفسها. ومع ذلك، يستطيع المهندسون في نفس الوقت التحكم بدقة في كميات كبيرة من التيار المار خلال الجهاز، ما يجعلها مكونات مفيدة جدًا في تطبيقات الإلكترونيات الكهربائية.

وضع التعزيز مقابل وضع الاستنفاد في ترانزستورات MOSFET

يُشغَّل معظم الترانزستورات الثنائية الحالية (MOSFETs) في ما يُعرف بوضع التعزيز، مما يعني أنها تحتاج إلى جهد موجب بين البوابة والمصدر (VGS) قبل أن تبدأ في توصيل الكهرباء عبر قناة التوصيل. من ناحية أخرى، فإن الأجهزة العاملة في وضع الاستنفاد تقوم فعليًا بتوصيل التيار حتى عندما لا يكون هناك جهد مطبّق بين البوابة والمصدر، وتحتاج بعد ذلك إلى جهد سالب معين إذا أردنا إيقافها عن التوصيل. لماذا تهيمن الترانزستورات العاملة في وضع التعزيز على السوق؟ السبب مرتبط أساسًا بخصائص السلامة. فعند انقطاع التيار الكهربائي بشكل مفاجئ، تتوقف هذه الأجهزة تلقائيًا بدلاً من الاستمرار في العمل، وهو ما يحدث فرقًا كبيرًا في تطبيقات مثل مصادر الطاقة وأنظمة التحكم بالمحركات، حيث قد تكون الأعطال المفاجئة خطيرة أو تؤدي إلى أضرار.

ممانعة تشغيل منخفضة (R _dS(على) ) والكفاءة في تطبيقات التبديل

لقد حققت تقنية MOSFET الحديثة قيم Rds(on) تصل إلى حوالي 1 ملي أوم في بعض الأجهزة الحديثة، مما يعني تقليل خسائر التوصيل بنحو 70٪ مقارنةً بترانزستورات BJT العاملة في تطبيقات تيار عالي مشابهة. ما يجعل هذه المكونات أفضل هو احتياجها شبه المعدوم للتيار عند البوابة، ما يسمح لمصادر الطاقة التبديلية بالوصول إلى مستويات كفاءة تتجاوز 98٪. وميزة أخرى تأتي من عدم تخزين ترانزستورات MOSFET لشحنات الحاملات الغريبة، وبالتالي فهي تعمل بشكل أفضل بكثير في تقليل خسائر التبديل، خاصة عند العمل على ترددات تفوق نطاق 100 كيلوهرتز.

دراسة حالة: ترانزستورات MOSFET في مصادر الطاقة التبديلية ومحركات السير

كشف تحليل أُجري في عام 2023 على محولات تيار مستمر بقدرة 1 كيلوواط عن تصاميم تعتمد على ترانزستورات MOSFET تحقق كفاءة بنسبة 92.5٪ عند معدلات تبديل تبلغ 500 كيلوهرتز، متفوقة بذلك على بدائل الترانزستور ثنائي القطب (BJT) بنحو 12 نقطة مئوية. وينبع هذا التفوق من قدرة ترانزستورات MOSFET على التعامل مع انتقالات الجهد السريعة دون مخاطر الانهيار الثانوي، ما يجعلها ضرورية في أنظمة محركات المركبات الكهربائية وأتمتة المصانع.

كيف تعمل الترانزستورات الثنائية القطب: مبادئ التشغيل والفوائد الجوهرية

بنية الترانزستور ثنائي القطب وعملية تضخيم التيار

الترانزستور ثنائي القطب، المعروف عادةً باسم BJT، يتكوّن من ثلاث طبقات شبه موصلة مرتبة معًا إما بشكل N-P-N أو P-N-P. وتُشكّل هذه الطبقات ما نعرفه باسم المجمع، القاعدة، والباعث في الجهاز. عندما يتعلق الأمر بتضخيم التيار، فإن الترانزستورات الثنائية تعمل عن طريق السماح لكمية صغيرة جدًا من التيار عند القاعدة بالتحكم بتيارات أكبر بكثير تمر عبر المجمع. ويتحدد هذا العلاقة بعامل يُعرف باسم معامل كسب التيار، ويُشار إليه غالبًا بالرمز بيتا (beta) أو hFE. على سبيل المثال، إذا كان معامل بيتا يساوي 100، فهذا يعني أن تيارًا مقداره 1 ملي أمبير يدخل إلى القاعدة يمكنه دفع تيار مقداره 100 ملي أمبير من جهة المجمع. ويجد المهندسون أن هذه الخاصية مفيدة جدًا لتعزيز الإشارات الضعيفة في أجهزة مثل معدات الصوت والإلكترونيات التناظرية الأخرى التي تكون فيها قوة الإشارة مهمة.

شرح تشغيل الترانزستورات NPN وPNP

تتيح ترانزستورات NPN مرور التيار عندما تنتقل الإلكترونات من المنبع إلى المجمع، عابرةً عبر الطبقة الموجبة الرقيقة الموجودة في القاعدة. أما بالنسبة لترانزستورات PNP، فإن العملية تختلف حيث تعتمد على انتقال الفجوات من المنبع إلى المجمع بدلًا من الإلكترونات. تعمل هذه الأجهزة مع انحياز موجب لمفصل القاعدة-المنبع، في حين يبقى مفصل المجمع-القاعدة منحازًا عكسيًا، وهو أمر نلاحظه بوضوح في طريقة عمل الترانزستورات الثنائية القطبية. وجود نوعين هما NPN وPNP يمنح مصممي الدوائر الكهربائية مرونة حقيقية. إذ يمكنهم إنشاء دوائر مكبرة بنظام الدفع-السحب أو بناء مراحل خرج متكاملة، حيث يتولى ترانزستور واحد الإشارات الموجبة ويتعامل آخر مع الإشارات السالبة، ما يجعل الدوائر أكثر كفاءة بشكل عام.

كسب التيار (β/هـFE) والخطية في الدوائر التناظرية

تعمل الترانزستورات الثنائية القطب (BJTs) بشكل جيد جدًا في التضخيم الخطي لأنها تمتلك قيم بيتا قابلة للتنبؤ تتراوح بين 20 و200، وعادةً ما تُنتج تشويشًا أقل. فطريقة ارتباط التيار بالجهد فيها تتبع منحنى أسي، مما يمنح المهندسين تحكمًا جيدًا نسبيًا عند التعامل مع الإشارات التناظرية. ولهذا السبب لا تزال تُستخدم حتى اليوم في معدات الصوت وفي مختلف وصلات المستشعرات، على الرغم من ظهور تقنيات حديثة. مقارنةً بترانزستورات MOSFET التي تركز أساسًا على عمليات التبديل الفعالة، فإن الترانزستورات الثنائية القطب تحافظ على استقرار عامل التكبير لديها بشكل أفضل عند تغير درجات الحرارة. وهذا يُحدث فرقًا كبيرًا في البيئات الصناعية حيث يُعد الحفاظ على جودة الإشارة أمرًا بالغ الأهمية، خاصةً في الأماكن التي تتعرض لتقلبات كبيرة في درجة الحرارة.

مقارنة الأداء: الكفاءة، السلوك الحراري، واستهلاك الطاقة

الكفاءة في استهلاك الطاقة وخسائر التوصيل: RDS(ON) مقابل VCE(SAT)

تُستخدم ترانزستورات MOSFET في معظم التطبيقات عالية الكفاءة لأنها تمتلك مقاومة تشغيل منخفضة جدًا (RDS(ON)). وعادةً ما تتراوح القيم الحديثة بين 0.001 أوم و0.1 أوم. من ناحية أخرى، تميل الترانزستورات الثنائية القطبية (BJTs) إلى إظهار فولتيات تشبع أعلى بكثير (VCE(SAT)) تتراوح من حوالي 0.2 فولت إلى 1 فولت. وهذا يعني أن خسائر التوصيل قد تزيد بنسبة تصل إلى ثلاثة أضعاف مقارنة بالدوائر التي تبلغ 50 أمبير، وفقًا لدراسة نُشرت في مجلة IEEE للإلكترونيات الكهربائية عام 2023. ولهذا السبب، تعمل ترانزستورات MOSFET بشكل أفضل في محولات التيار المستمر إلى التيار المستمر وأنظمة التشغيل بالبطارية المختلفة، حيث تُحدث التحسينات الصغيرة في الكفاءة فرقًا كبيرًا في مدة التشغيل قبل الحاجة إلى الشحن.

الأداء الحراري في البيئات عالية التردد والعالية الطاقة

المعلمات	ترانزستورات MOSFET	الترانزستورات الثنائية القطبية (BJTs)
المقاومة الحرارية	0.5–2°C/W	1.5–5°C/W
أقصى درجة حرارة للمفصل	150–175°م	125–150°C
معدل الفشل عند 100 واط	0.8%/1000 ساعة	2.1%/1000 ساعة

بينما تعالج مقاطعات أشباه الموصلات ذات التأثير الميداني (MOSFETs) عمليات التبديل عالية التردد (>100 كيلوهرتز) مع إجهاد حراري ضئيل، فإن مقاطعات ثنائي القطب شبه الموصلة (BJTs) تتطلب تخفيض الأداء فوق 20 كيلوهرتز بسبب تأخيرات تخزين الحاملات الغريبة. أظهرت دراسة تصوير حراري عام 2024 أن مقاطعات MOSFET تحتفظ بدرجة حرارة 85°م عند أحمال نبضية بقدرة 500 واط، في حين تجاوزت مقاطعات BJT 110°م في نفس الظروف.

سرعة التبديل والخسائر الديناميكية في التطبيقات الحديثة

تبلغ أوقات تبديل مقاطعات MOSFET أقل من 50 نانوثانية، مما يتيح كفاءة تزيد عن 95% في محركات الدفع التي تعمل بتردد 1 ميغاهرتز. ومع ذلك، فإن متطلبات شحنة البوابة (5–100 نانوكولوم) تُدخل توازنات – فزيادة تيار القيادة يقلل من خسائر التشغيل ولكنها تزيد تعقيد الدائرة المتحكم بها. وجدت دراسة في مجال إلكترونيات القدرة لعام 2024 أن السواقات المُحسّنة لمقاطعات MOSFET قلّصت الخسائر الديناميكية بنسبة 25% في أنظمة الجر الكهربائية بالمقارنة مع التصاميم المعتمدة على مقاطعات BJT.

هل أصبحت مقاطعات BJT قديمة؟ تقييم أهميتها في إلكترونيات القدرة الحالية

بالرغم من التطورات في مقاطعات MOSFET، إلا أن مقاطعات BJT تحتفظ بأهمية في بعض التطبيقات المتخصصة:

• دوائر التنظيم الخطي التي تتطلب دقة في قيمة β (عامل تكبير التيار)
• محولات تيار متردد/مستمر حساسة للتكلفة وبقدرة أقل من 20 واط
• تقوية الإشارة التناظرية عالية الجهد (400–800 فولت)

تظل شحنات الترانزستور ثنائي القطب السنوية مستقرة عند 8.2 مليار وحدة (ECIA 2024)، مما يثبت استمرار دورها في الأنظمة القديمة والتطبيقات التناظرية المتخصصة حيث يكون السعر 0.03 دولار/وحدة أكثر أهمية من المخاوف المتعلقة بالكفاءة.

اختيار الترانزستور المناسب: معايير الاختيار القائمة على التطبيق

متى تُستخدم MOSFETs: التبديل عالي السرعة وتحويل الطاقة

عندما نحتاج إلى مكونات يمكنها التبديل بسرعة عند ترددات تزيد عن 100 كيلوهرتز مع تحويل الطاقة بكفاءة، تكون مقاومات الأكسيد المعدني شبه الموصلة (MOSFETs) عادة الخيار المفضل. تعمل هذه الأجهزة على التحكم بالجهد، ما يعني أنها لا تستهلك تيارًا عندما تكون في وضع الخمول، وهي سمة تجعلها مثالية لتطبيقات مثل مصادر الطاقة المنظمة والتحكم في المحركات. وقد خفضت تقنية MOSFET الحديثة قيم المقاومة بشكل كبير، وغالبًا ما تكون أقل من 10 ملي أوم، مما يسمح لهذه الترانزستورات بتحقيق كفاءة تتجاوز 95 بالمئة في تطبيقات التحويل من تيار مستمر إلى تيار مستمر. بالمقارنة مع الترانزستورات ثنائية القطب (BJTs) التي تتطلب تدفقًا مستمرًا للتيار، فإن MOSFETs تسهل حياة المصممين بفضل مقاومتها المدخلية العالية، والتي تقاس عادةً بملايين الأوهم. تصبح هذه السمة أكثر قيمة خاصة في أجهزة الإنترنت من الأشياء (IoT) العاملة بالبطاريات، حيث يُعد ترشيد كل جزء من استهلاك الطاقة أمرًا مهمًا.

متى تُستخدم الترانزستورات ثنائية القطب (BJTs): التضخيم التناظري والتصاميم الحساسة للتكلفة

عندما يتعلق الأمر بدارات التضخيم الخطية حيث يكون التحكم الدقيق في التيار مهمًا، فإن الترانزستورات الثنائية القطب لا تزال تحتفظ بمكانتها كخيار أول للكثير من المهندسين. الطريقة التي تتعامل بها هذه الترانزستورات مع كسب التيار (β) تعمل بشكل أفضل من MOSFETs عند بناء مكبرات الصوت أو الاتصال بالمستشعرات. ولا ننسَ قيود الميزانية أيضًا. إذا كنا نتحدث عن إنتاج يتراوح بين 1000 و10000 وحدة مع بقاء تكلفة المكونات أقل من نصف دولار لكل وحدة، فإن الترانزستورات الثنائية القطب توفر للمصنّعين عادةً ما بين 20 إلى 40 بالمئة مقارنةً ببدائل MOSFET المماثلة. وتفعل ذلك دون التضحية كثيرًا بالأداء، خاصةً عندما تبقى ترددات التشغيل أقل من 50 كيلوهرتز. مما يجعلها جذابة بشكل خاص لتطبيقات صناعية معينة حيث يلتقي الكفاءة من حيث التكلفة مع معايير الأداء المقبولة.

مقايضات التصميم: السرعة، التكلفة، التعقيد، والتوفر

المعلمات	ترانزستورات MOSFET	الترانزستورات الثنائية القطبية (BJTs)
سرعة التبديل	100 كيلوهرتز - 10 ميجاهرتز	1 كيلوهرتز - 50 كيلوهرتز
تعقيد التشغيل	بسيط (جهد)	تحكّم بالتيار
تكلفة الوحدة	$0.15-$5	$0.02-$1
الإجهاد الحراري	منخفض (ثبات Rds(on))	عالي (تدهور β)

تحليل الاتجاه: ارتفاع تبني الترانزستورات الثنائية أحادية الأثر في الأنظمة المضمنة وإنترنت الأشياء

تساهم الترانزستورات الثنائية أحادية الأثر حاليًا في تشغيل 78٪ من عقد إنترنت الأشياء الصناعية (تقرير تقنيات التضمين 2024)، مدفوعةً بالطلب على التشغيل دون 1 واط والتوافق مع المنطق 3.3 فولت/1.8 فولت. ويتسارع هذا التحول مع حاجة بنية 5G الأساسية إلى كثافة طاقة تصل إلى أكثر من 200 واط/بوصة مكعبة — وهي قابلة للتحقيق فقط من خلال توبولوجيات متقدمة من GaN MOSFET.

قائمة اختيار عملية لمشاريع الإلكترونيات

1. احتياجات التردد : ≤50 كيلو هرتز ┐ يُنظر في استخدام الترانزستورات ثنائية القطب؛ ≥100 كيلو هرتز ┐ يُشترط استخدام الترانزستورات الثنائية أحادية الأثر
2. القيود الحرارية : احسب درجة الحرارة القصوى للمجمع (TJ(max باستخدام مقاومة الانتقال إلى المحيط (θJA) والخسائر المتوقعة
3. أهداف التكلفة : قارن تكاليف قائمة المواد (BOM) عند أحجام الإنتاج
4. النمذجة : تحقق من صحة الحزم TO-220 قبل الانتقال إلى المكونات السطحية (SMD)
5. التوافر : قارن موزعي التوريد لتوقعات المخزون لمدة 52 أسبوعًا

الأسئلة الشائعة

ما الفروقات الرئيسية بين ترانزستورات MOSFET وترانزستورات BJT؟

تُعد ترانزستورات MOSFET أجهزة تعتمد على التحكم بالجهد ولها مقاومة دخل عالية، مما يجعلها مناسبة للتبديل عالي السرعة والتطبيقات الكهربائية. أما ترانزستورات BJT فتعتمد على التحكم بالتيار وتميل إلى الأداء الجيد في تطبيقات التضخيم التناظري مع كسب تيار دقيق.

لماذا يُفضل استخدام ترانزستورات MOSFET في التطبيقات الكهربائية؟

تتميز ترانزستورات MOSFET بمقاومة منخفضة عند التشغيل ويمكنها التعامل مع ترددات تبديل عالية مع خسائر حرارية ضئيلة، مما يجعلها أكثر كفاءة في التطبيقات الكهربائية مقارنة بترانزستورات BJT.

هل تمتلك ترانزستورات BJT مزايا على ترانزستورات MOSFET؟

تقدم ترانزستورات BJT مزايا في التضخيم الخطي مع تشويه أقل وكسب تيار يمكن التنبؤ به، مما يجعلها مناسبة للدوائر التناظرية والتصاميم الحساسة للتكلفة.

كيف تختلف ترانزستورات MOSFET وBJT من حيث سرعة التبديل؟

يمكن لترانزستورات MOSFET التبديل بسرعات تتجاوز 100 كيلوهرتز وتصل إلى 10 ميغاهرتز، في حين أن الترانزستورات الثنائية القطبية (BJTs) تتبدل عادةً بسرعات أقل تتراوح بين 1 كيلوهرتز و50 كيلوهرتز.

هل أصبحت الترانزستورات الثنائية القطبية (BJTs) قديمة في الإلكترونيات الحديثة؟

رغم شيوع استخدام ترانزستورات MOSFET أكثر، لا تزال الترانزستورات الثنائية القطبية (BJTs) ذات قيمة في تطبيقات محددة مثل دوائر التنظيم الخطي والتصاميم الحساسة للتكلفة التي تتطلب تضخيمًا تناسبيًا عالي الجهد.
