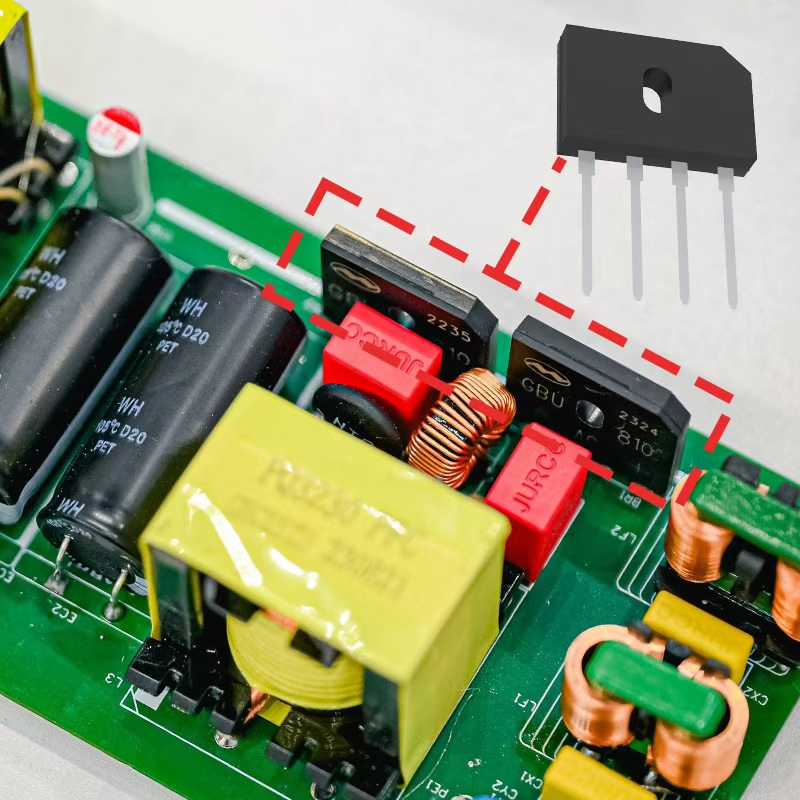

Cách chỉnh lưu cầu cho phép chuyển đổi AC sang DC hiệu quả

Định nghĩa và Chức năng của Bộ chỉnh lưu cầu

Bộ chỉnh lưu cầu về cơ bản bao gồm bốn đi-ốt được sắp xếp theo hình dạng như một viên kim cương để chuyển đổi điện xoay chiều (AC) thành điện một chiều (DC). Cách thức hoạt động của nó khá thông minh - nó dẫn mỗi nửa sóng của dòng điện xoay chiều qua các đi-ốt khác nhau, nhờ đó tạo ra dòng điện đầu ra ổn định. Và điểm hay nhất là? Không còn cần những biến áp có trung điểm phức tạp nữa. Những thiết bị nhỏ gọn này xuất hiện ở khắp mọi nơi, từ bộ sạc điện thoại đến các hệ thống điều khiển động cơ công nghiệp, bất cứ nơi đâu cần nguồn điện một chiều đáng tin cậy thay vì dòng điện xoay chiều dao động.

Nguyên lý hoạt động của bộ chỉnh lưu trong chuyển đổi điện năng

Khi xử lý đầu vào AC, mọi thứ trở nên thú vị trong các nửa chu kỳ. Trong nửa chu kỳ dương, D1 và D3 thực hiện phần lớn công việc, trong khi các diode tương ứng D2 và D4 tham gia khi chu kỳ chuyển sang âm. Hành động luân phiên này giúp dòng điện liên tục chạy qua tải theo đúng một hướng, biến cả hai phần của tín hiệu AC thành loại điện một chiều đập mạch mà chúng ta gọi là DC đập mạch. Hoạt động toàn sóng thực tế hoạt động nhanh gấp đôi so với các cấu hình nửa sóng, nghĩa là hiệu suất tổng thể tốt hơn và gợn sóng ở đầu ra ít gây khó chịu hơn. Nhưng luôn có một điểm bất lợi. Các diode silicon tạo ra sụt áp khoảng 1,4 volt thường thấy, dẫn đến tổn thất công suất cùng các vấn đề về phát nhiệt mà các kỹ sư cần lưu ý trong các ứng dụng thực tế.

Chỉnh lưu toàn sóng so với chỉnh lưu nửa sóng: Tại sao bộ chỉnh lưu cầu lại chiếm ưu thế

Các bộ chỉnh lưu cầu hoạt động hiệu quả hơn so với loại chỉnh lưu nửa sóng vì chúng sử dụng cả hai nửa chu kỳ xoay chiều thay vì chỉ chờ đợi và không làm gì trong một pha. Điều này giúp chúng đạt hiệu suất cao hơn khoảng 40% tổng thể, đồng thời tạo ra ít gợn sóng hơn nhiều ở đầu ra. Các phiên bản chỉnh lưu nửa sóng có xu hướng lãng phí năng lượng khi không hoạt động, đặc biệt dưới tải nhẹ khi hiệu suất giảm xuống dưới 60%. Trong khi đó, các bộ chỉnh lưu cầu thường xuyên duy trì hoạt động ổn định ở mức hiệu suất từ 75% đến 85%. Điều làm cho chúng trở nên hữu ích hơn nữa là khả năng phối hợp tốt với các tụ điện và các bộ lọc khác để ổn định điện áp đầu ra. Đó là lý do tại sao ta thấy chúng xuất hiện khắp nơi, từ các thiết bị y tế cần nguồn điện đáng tin cậy, đến các mạch điều khiển LED cao cấp trong hệ thống chiếu sáng hiện đại, cũng như nhiều loại thiết bị điện tử nhạy cảm khác.

Thiết kế Mạch và Cấu hình Đi-ốt trong Bộ Chỉnh lưu Cầu

Cấu hình Mạch và Bố trí Thành phần của Bộ Chỉnh lưu Cầu

Mạch chỉnh lưu cầu cơ bản thường gồm bốn đi-ốt được sắp xếp theo hình dạng giống như một hình thoi khi vẽ trên giấy. Khi nói về nguyên lý hoạt động, điện xoay chiều (AC) được đưa vào hai điểm đối diện của cấu hình này, sau đó điện một chiều (DC) được lấy ra từ hai điểm nối còn lại. Để đảm bảo hiệu suất tốt, các kỹ sư thường đảm bảo rằng tất cả các đi-ốt này tương đối giống nhau. Ngoài ra, luôn có một điện trở tải ở đâu đó trong mạch, và đôi khi người ta thêm một tụ điện để làm mịn điện áp nếu cần. Điều khiến cấu hình này trở nên phổ biến với các nhà thiết kế là nó cho phép chỉnh lưu toàn sóng mà không cần đến biến áp có đầu nối trung tâm phức tạp. Kết quả? Thiết kế đơn giản hơn nhìn chung và chi phí thường thấp hơn so với các phương pháp thay thế.

Các bộ chỉnh lưu dùng đi-ốt: Vai trò của mối nối PN trong hoạt động chỉnh lưu toàn sóng

Mối nối PN bên trong mỗi điốt hoạt động giống như một cổng một chiều, chỉ cho dòng điện đi qua khi nó được phân cực thuận. Trong phần dương của sóng xoay chiều, một cặp điốt đặt chéo nhau sẽ dẫn điện, trong khi ở pha âm, cặp điốt đối diện sẽ đảm nhận. Việc chuyển đổi qua lại này giữ cho cực tính đầu ra ổn định bất kể chiều dòng điện đầu vào là gì. Theo các nghiên cứu công bố bởi Power & Beyond, việc chuyển đổi liên tục này thực tế làm tần số đầu ra tăng gấp đôi so với bình thường, nghĩa là các bộ lọc phía sau có thể hoạt động hiệu quả hơn nhiều do tín hiệu có ít gợn sóng hơn để xử lý.

Phân tích cách sắp xếp điốt trong bộ chỉnh lưu cầu để đạt dòng điện tối ưu

Cấu trúc cầu đảm bảo hiệu suất tối ưu thông qua:

1. Dẫn điện qua hai điốt mỗi nửa chu kỳ
2. Điện áp ngược cực đại (PIV) bằng √2 × V_input trên các điốt không dẫn
3. Phân bố nhiệt đều trên tất cả các mối nối

Thiết lập này giảm thiểu rủi ro bão hòa biến áp và đạt hiệu suất dẫn điện 98–99% trong các ứng dụng tiêu chuẩn 50/60Hz.

Sự đánh đổi trong thiết kế: Đơn giản hóa so với thách thức quản lý nhiệt

Mặc dù có mạch đơn giản, bộ chỉnh lưu cầu vẫn gặp giới hạn về nhiệt do sụt áp vốn có. Ở dòng điện cao hơn, sự tiêu tán công suất tăng theo cấp số nhân:

Dòng tải	Tiêu thụ điện năng	Giải pháp làm mát cần thiết
1A	1,4W	Tản nhiệt thụ động
5A	7W	Làm mát chủ động
10A	14W	Làm mát bằng chất lỏng

Dữ liệu ngành cho thấy 68% sự cố bắt nguồn từ thiết kế nhiệt kém, nhấn mạnh tầm quan trọng của việc tản nhiệt đúng cách và luồng không khí trong các hệ thống dòng cao.

Hiệu suất và hoạt động của bộ chỉnh lưu cầu trong các ứng dụng thực tế

Hiệu suất chuyển đổi điện năng trong bộ chỉnh lưu: Đo lường mức độ cải thiện hiệu suất

Bộ chỉnh lưu cầu cải thiện hiệu suất bằng cách xử lý cả hai nửa sóng của dạng sóng AC, giảm điện áp gợn hơn 50% so với thiết kế nửa sóng. Điều này cho phép lọc đơn giản hơn và cung cấp đầu ra DC sạch hơn, phù hợp với các thiết bị điện tử nhạy cảm.

Sụt áp và tổn thất trong các cầu điốt silicon tiêu chuẩn

Các điốt silicon thường có độ sụt áp từ 0,7–1,2V trên mỗi cặp dẫn điện, dẫn đến tổn thất dẫn cố định. Ở dòng 10A, các tổn thất này chiếm 12–18% tổng lượng năng lượng tiêu tán, ảnh hưởng trực tiếp đến hiệu suất hệ thống—đặc biệt trong các ứng dụng công suất cao hoặc điện áp thấp.

Phạm vi hiệu suất điển hình (75–85%) trong các bộ nguồn công nghiệp kiểu SMPS

Trong các bộ nguồn chuyển mạch (SMPS), các chỉnh lưu cầu thông thường đạt hiệu suất 75–85% ở tải đầy. Theo nghiên cứu gần đây về điện tử công suất, các giới hạn nhiệt độ làm cap giới hạn hiệu suất cực đại khoảng 82% trong các thiết bị được làm mát chủ động, cho thấy nhu cầu cần có giải pháp quản lý nhiệt tiên tiến hơn.

Chỉnh lưu cầu vẫn hiệu quả ở tải thấp hay không?

Hiệu suất giảm xuống còn 50–65% ở mức tải 10–20% do tổn thất điốt cố định chi phối khi công suất đầu ra giảm. Để khắc phục, các thiết kế hiện đại tích hợp điều khiển thích ứng và chỉnh lưu đồng bộ, duy trì hiệu suất trên 70% qua các mức tải biến đổi.

Các Loại Bộ Chỉnh Lưu Cầu Nâng Cao: Từ Schottky đến Thiết Kế Đồng Bộ

Các hệ thống điện hiện đại sử dụng các loại bộ chỉnh lưu chuyên dụng để đáp ứng nhu cầu về hiệu suất cao hơn, hiệu suất nhiệt tốt hơn và chức năng đặc thù theo ứng dụng.

Các Loại Bộ Chỉnh Lưu Cầu: Schottky, SCR, MOSFET và Các Biến Thể Đồng Bộ

LOẠI	Đặc điểm chính	Ứng dụng điển hình	Hiệu Suất Tăng Thêm*
Schottky	sụt áp thuận 0,3 V	Bộ nguồn chuyển mạch điện áp thấp	4-7% so với silicon
Scr	Điều khiển dòng dựa trên Thyristor	Bộ điều khiển động cơ công nghiệp	phạm vi 82-89%
MOSFET	Chuyển mạch điều khiển bằng điện áp	Bộ chuyển đổi tần số cao	91-94%
Đồng bộ	Chỉnh lưu chủ động bằng transistor	Bộ nguồn máy chủ PSUs, bộ sạc xe điện EV	≈96%

*Dựa trên các tiêu chuẩn năm 2023 của Hội Kỹ thuật Điện tử IEEE

Các Bộ Chỉnh Lưu Cầu Schottky: Ưu Điểm trong Các Ứng Dụng Điện Áp Rơi Thấp

Diode Schottky giảm tổn thất dẫn điện từ 40–60% nhờ vào các mối nối kim loại-bán dẫn. Một nghiên cứu vật liệu năm 2023 cho thấy các cầu Schottky được tối ưu hóa duy trì mức sụt áp dưới 0,3V ở dòng 10A, khiến chúng rất phù hợp với cơ sở hạ tầng 5G và chiếu sáng LED, nơi cần phải giảm thiểu sinh nhiệt.

Các Cầu Dùng SCR cho Chỉnh Lưu Điều Khiển trong Hệ Thống Công Suất Cao

Các bộ chỉnh lưu điều khiển bằng silicon (SCR) cho phép điều chỉnh chính xác trong các môi trường công suất cao như lò hồ quang điện và hệ thống truyền động. Hoạt động kích thích cổng cho phép điều khiển góc pha, giảm méo hài từ 18–22% trong các hệ thống công nghiệp ba pha, cải thiện tính tương thích với lưới điện và kéo dài tuổi thọ hệ thống.

Xu hướng mới: Bộ chỉnh lưu đồng bộ thay thế điốt trong các thiết kế hiệu suất cao

Bộ chỉnh lưu đồng bộ sử dụng MOSFET loại bỏ sụt áp cố định của điốt, đạt hiệu suất lên đến 94% trong các nguồn cấp điện máy chủ 1kW. Chúng cũng giảm ứng suất nhiệt tới 30°C, cho phép thiết kế nhỏ gọn trong các bộ sạc USB-PD, đơn vị tích hợp trên ô tô và thiết bị IoT.

Ứng dụng chính và tích hợp hệ thống của bộ chỉnh lưu cầu

Ứng dụng trong điện tử công suất: Bộ chuyển đổi, bộ điều khiển động cơ và hệ thống UPS

Các bộ chỉnh lưu cầu đóng một vai trò rất quan trọng trong thế giới điện tử công suất ngày nay. Khi nói đến các bộ chuyển đổi, những linh kiện này lấy điện xoay chiều (AC) tiêu chuẩn từ ổ cắm tường và chuyển đổi thành điện một chiều (DC) với điện áp thấp hơn, cần thiết cho tất cả các thiết bị và đồ dùng điện tử của chúng ta. Trong các ứng dụng công nghiệp như bộ điều khiển động cơ, các bộ chỉnh lưu cầu giúp giảm hiện tượng được gọi là độ gợn mô-men xoắn, làm cho máy móc hoạt động êm hơn và kéo dài tuổi thọ; một số nghiên cứu thậm chí còn chỉ ra sự cải thiện khoảng 70% trong một số trường hợp nhất định. Một nơi khác mà chúng ta thường thấy các bộ chỉnh lưu cầu hoạt động tích cực là trong các hệ thống nguồn dự phòng được gọi là thiết bị UPS. Chúng duy trì việc sạc pin khi mọi thứ đang hoạt động bình thường, nhưng điều mà nhiều người có thể chưa nhận ra là vai trò then chốt của chúng trong các sự cố mất điện, khi đó chúng giữ mức điện áp ổn định để thiết bị không bị hư hại.

Vai trò trong các Hệ thống Năng lượng Tái tạo: Bộ biến tần năng lượng Mặt trời và Bộ chuyển đổi Tuabin Gió

Trong các bộ biến tần năng lượng mặt trời, các bộ chỉnh lưu cầu nối giữa các mảng quang điện với hệ thống hòa lưới, hỗ trợ độ chính xác MPPT lên đến 98%. Các bộ chuyển đổi tuabin gió ngày càng sử dụng các cầu dựa trên silicon-carbide để quản lý đầu ra tần số thay đổi, tăng khả năng thu năng lượng thêm 12–18% trong điều kiện gió bất ổn. Các mô-đun tích hợp bộ chỉnh lưu và lọc đã được chứng minh là giảm méo hài lên đến 41% trong các lắp đặt ngoài khơi quy mô lớn.

Tích hợp với các kỹ thuật lọc: Giải pháp tụ điện và lọc chủ động

Để cung cấp đầu ra DC sạch, các bộ chỉnh lưu cầu được ghép nối với các giải pháp lọc được thiết kế phù hợp với nhu cầu ứng dụng:

Loại bộ lọc	Giảm gợn sóng	Ví dụ Sử dụng
Tụ điện phân	85-92%	Bộ đổi nguồn điện tử tiêu dùng
Mạng LC	93-97%	Bộ điều khiển động cơ công nghiệp
Mạch PFC chủ động	99%+	Bộ nguồn cấp độ máy chủ

Các bộ lọc chủ động mới nổi sử dụng các công tắc gallium-nitride (GaN) để triệt tiêu nhiễu trên 150kHz, cho phép hiệu suất >99% trong các hệ thống nguồn trung tâm dữ liệu mật độ cao.

Câu hỏi thường gặp

Cầu chỉnh lưu là gì và nó hoạt động như thế nào?

Cầu chỉnh lưu là một thiết bị chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) bằng cách sử dụng bốn đi-ốt được sắp xếp theo hình thoi. Nó cho phép cả hai nửa chu kỳ của sóng AC được sử dụng hiệu quả, tạo ra đầu ra DC ổn định.

Tại sao cầu chỉnh lưu được ưa chuộng hơn chỉnh lưu bán sóng?

Cầu chỉnh lưu hiệu quả hơn chỉnh lưu bán sóng vì nó sử dụng cả hai nửa chu kỳ AC, cung cấp đầu ra DC ổn định và hiệu quả hơn. Ngoài ra, nó cũng tạo ra ít gợn sóng và hao phí năng lượng hơn.

Một số ứng dụng phổ biến của cầu chỉnh lưu là gì?

Cầu chỉnh lưu thường được sử dụng trong bộ sạc điện thoại, điều khiển động cơ công nghiệp, bộ chuyển đổi nguồn, bộ điều khiển động cơ, hệ thống UPS, bộ nghịch lưu năng lượng mặt trời và bộ chuyển đổi tuabin gió.

Cầu chỉnh lưu ảnh hưởng như thế nào đến hiệu suất năng lượng?

Cầu chỉnh lưu cải thiện hiệu suất năng lượng bằng cách xử lý toàn bộ dạng sóng AC, giảm điện áp gợn và yêu cầu mạch lọc đơn giản hơn. Chúng thường đạt hiệu suất từ 75% đến 85% trong các ứng dụng công nghiệp.

Một số loại cầu chỉnh lưu tiên tiến gồm những loại nào?

Các loại cầu chỉnh lưu tiên tiến bao gồm diode Schottky, SCR, cầu chỉnh lưu dựa trên MOSFET và các thiết kế đồng bộ. Những biến thể này mang lại các ưu điểm khác nhau, chẳng hạn như sụt áp thấp hơn và hiệu suất cao hơn.
