ไดโอดสะพานเปลี่ยนรูปแบบโมดูลพลังงานของอุปกรณ์แบบพกพาอย่างไร

เหตุใดอุปกรณ์พกพาจึงพึ่งพาไดโอดสะพาน

ในอุปกรณ์อิเล็กทรอนิกส์แบบพกพา เช่น ตัวปรับไฟแบบ USB และแหล่งจ่ายไฟสำหรับกล้องถ่ายรูปแบบพกพา ไฟฟ้าขาเข้า AC/DC มักไม่เสถียร ไดโอดสะพานมีวิธีการที่กะทัดรัด น่าเชื่อถือ และมีประสิทธิภาพเพื่อให้แน่ใจว่ามีไฟฟ้ากระแสตรงที่เสถียร ไม่ว่าจะมีขั้วไฟฟ้าหรือแรงดันเปลี่ยนแปลงอย่างไร

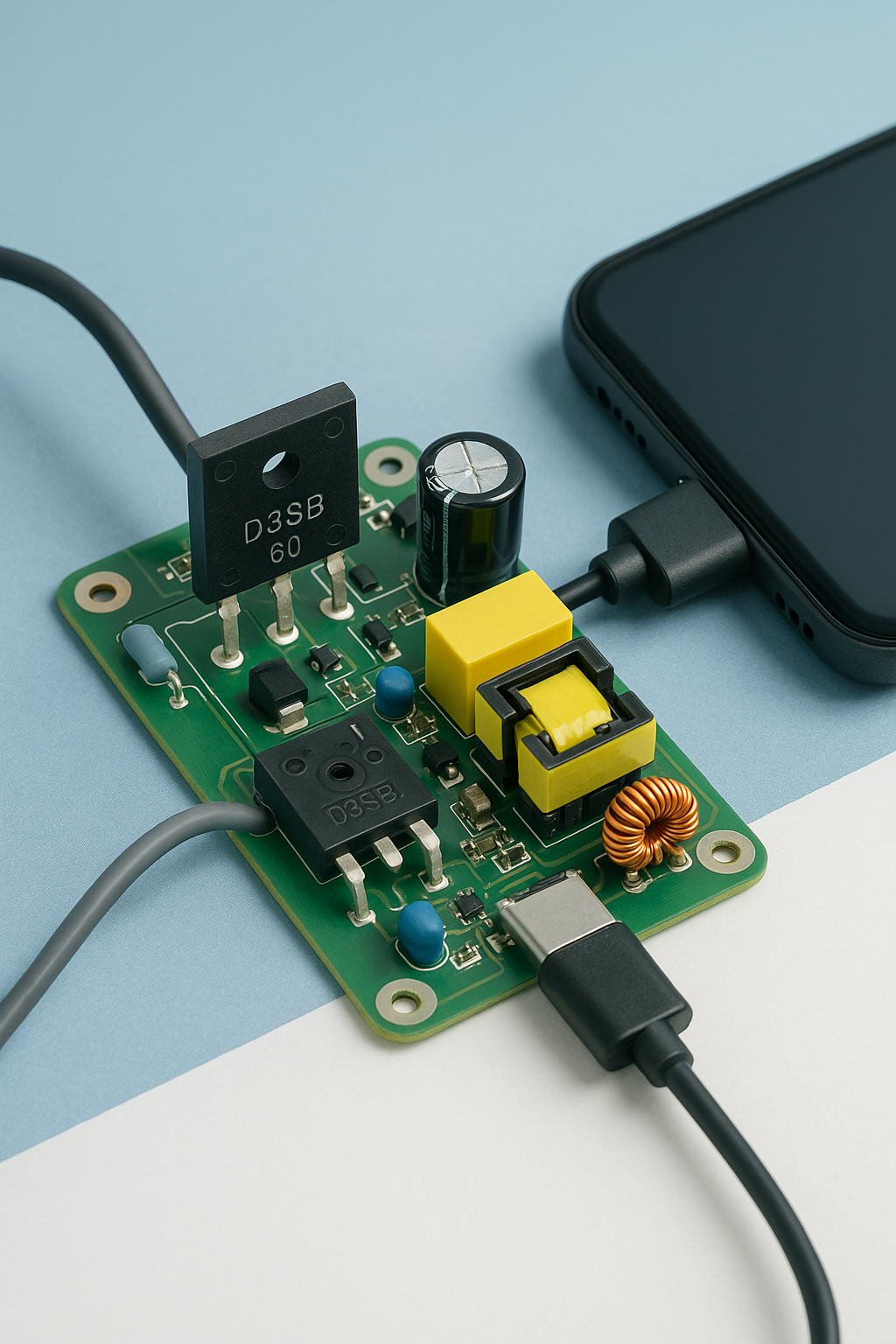

การชาร์จเร็วแบบ USB: การเปลี่ยนไฟฟ้าแบบกะทัดรัดพร้อมประสิทธิภาพ

ตัวแปลงกระแสไฟฟ้าแบบสะพานขนาดเล็ก (เช่น MB6S หรือซีรีส์ 2KBJ) มักถูกใช้ในตัวชาร์จเร็วแบบ USB เพื่อแปลงกระแสไฟฟ้าสลับจากปลั๊กไฟบ้านให้เป็นกระแสไฟฟ้าตรง จากนั้นจึงใช้ LDO หรือ Buck ปรับแรงดันให้คงที่ ตัวแปลงกระแสเหล่านี้สามารถจัดการกระแสไฟฟ้าได้ 1–2 แอมแปร์ และแรงดันสูงสุด 100 โวลต์ในพื้นที่ PCB ที่จำกัดมาก

การออกแบบ EMC ในวงจรไฟฟ้าของกล้อง

สำหรับระบบจ่ายไฟกล้อง ตัวแปลงกระแสแบบสะพานจะช่วยให้การทำงานมีความเสถียรและลดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) โดยทั่วไป นักออกแบบจะติดตั้งเครือข่าย RC snubber และตัวกรองร่วมกับตัวแปลงกระแสที่มีการรั่วของกระแสต่ำ เพื่อให้การทำงานเงียบและเป็นไปตามมาตรฐาน EMI

การสำรองข้อมูลและระบบป้องกันแรงดันเกิน

ตัว MOVs ที่ติดตั้งไว้ที่ขาเข้ากระแสไฟฟ้าสลับของตัวแปลงกระแสแบบสะพาน ทำหน้าที่ดูดซับแรงดันกระชากจากเหตุการณ์การเสียบปลั๊กหรือการรบกวนของสายไฟ ไดโอดเชอร์กี้ที่ติดตั้งที่ขาออกช่วยป้องกันกระแสไฟฟ้าไหลย้อนกลับในอุปกรณ์ที่ใช้แบตเตอรี่

อนาคต: โมดูลแบบบูรณาการและการทำให้มีขนาดเล็กลง

อุปกรณ์อิเล็กทรอนิกส์แบบพกพาเจนเนอเรชันใหม่ใช้ประโยชน์จากชิปพลังงานแบบ SoC ที่รวมเอาการแปลงกระแส การกรอง และการป้องกันในแพ็กเกจเดียว ไดโอดสะพานยังคงเป็นองค์ประกอบพื้นฐานภายในระบบที่มีขนาดกะทัดรัดเหล่านี้

ไดโอดสะพาน | การแปลงพลังงาน USB | แหล่งจ่ายไฟสำหรับกล้อง
