Belangrijkste criteria voor de keuze van NTC-thermistors voor industriële betrouwbaarheid

Vereist temperatuurbereik en omgevingsbestendigheid

Om goed te functioneren moeten industriële NTC-thermistoren (Negatieve Temperatuurcoëfficiënt) vrij zware omstandigheden, zowel thermisch als milieu-gerelateerd, kunnen weerstaan. Bij het selecteren van sensoren is het verstandig om sensoren te kiezen met een nominale waarde die ongeveer 20% hoger ligt dan wat de toepassing daadwerkelijk vereist, aangezien de typische specificaties variëren van ongeveer min 50 graden Celsius tot wel 150 graden Celsius. Verschillende omgevingen stellen deze apparaten voor verschillende uitdagingen. Vocht wordt een groot probleem in locaties zoals voedingsmiddelenverwerkingsinstallaties, waar epoxycoatings een redelijke bescherming bieden tegen waterschade zonder buitensporig duur te zijn. Raffinaderijen en chemische fabrieken vormen echter een geheel ander verhaal: daar zijn sondeprobes van roestvrij staal noodzakelijk, omdat deze beter bestand zijn tegen corrosie door agressieve stoffen en hoge druk dan andere materialen. Ook de reactiesnelheid is van belang. Kralenthermistoren reageren bijna direct, binnen fracties van een seconde, waardoor ze uitermate geschikt zijn voor snelle processen. Volledig ingekapselde versies nemen langer om hun meetwaarden aan te passen; soms zijn hiervoor seconden of zelfs minuten nodig, afhankelijk van hun massa en warmtegeleidingsvermogen. En vergeet niet de veiligheidsvoorschriften: elke installatie waarbij potentiële explosieve gassen betrokken zijn, vereist absoluut een geldige ATEX- of IECEx-certificering om iedereen veilig te houden en aan lokale wetgeving te voldoen.

Nauwkeurigheid, langetermijnstabiliteit en drift onder thermische cycli

Prestaties van industrieel niveau komen in feite neer op twee dingen: precisie en langetermijnstabiliteit. De beste NTC-thermistoren kunnen hun nauwkeurigheid gedurende tien jaar of langer behouden binnen een bereik van ongeveer 0,1 graden Celsius, maar dit gebeurt alleen als ze zijn gebouwd om de slijtage door thermische cycli te weerstaan. Wat er gebeurt, is dat al die herhaalde uitzettingen en krimpingen mechanische vermoeidheid veroorzaken, zowel in het sensor-materiaal zelf als op de plaatsen waar verschillende onderdelen met elkaar verbonden zijn. Deze vermoeidheid versnelt de weerstandsafwijking in de loop van de tijd. Neem bijvoorbeeld glas-omhulde thermistoren: na ongeveer 10.000 temperatuurwisselingen wijken de meeste niet meer dan 0,1 graad af. Epoxyversies daarentegen? Die wijken doorgaans dichter bij 0,5 graad af, omdat vocht naar binnen dringt en de kunststof gewoon veroudert. Slimme selectie is hier van groot belang. Zoek naar keramische sensoren gecombineerd met gestabiliseerde nikkel-mangaanoxiden. Houd ook mechanische spanning uit de buurt van het eigenlijke meetgebied, bijvoorbeeld door buigingen direct naast het hoofdlichaam te vermijden. En vergeet niet regelmatig kalibratiecontroles uit te voeren tegen bekende referentiepunten, minstens één keer per jaar. Voor toepassingen waarbij uitval geen optie is — zoals in farmaceutische sterilisatoren of bioreactoren — wordt het testen van deze sensoren onder realistische bedrijfsomstandigheden vóór inbedrijfstelling absoluut kritiek.

Verpakking en mechanische robuustheid van industriële NTC-thermistoren

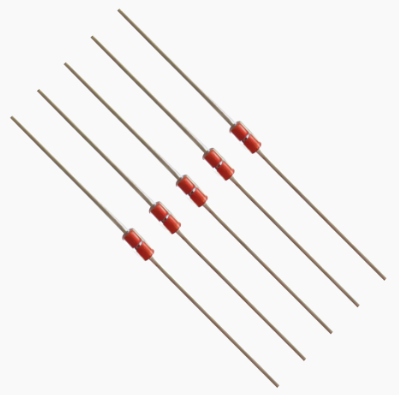

Vergelijking van glas-, epoxy- en roestvrijstalen sonde-omhulsels

Hoe goed sensoren overleven in zware omgevingen hangt echt af van hoe ze zijn ingekapseld. Thermistors met een glaslaag kunnen behoorlijk hoge temperaturen verdragen, zelfs boven de 150 graden Celsius, en blijven goed afgesloten tegen vocht. Deze glaslagen breken echter gemakkelijk bij impact, waardoor ze niet lang meegaan op plaatsen waar voortdurend trillingen of mechanische belasting optreden. Epoxy is een andere optie die goedkoper is en redelijke bescherming biedt tegen chemicaliën en vochtigheid. Industriecijfers uit het afgelopen jaar tonen echter aan dat met epoxy beschermd sensoren gemiddeld ongeveer 0,2 graad Celsius per jaar afwijken, vergeleken met slechts 0,02 graad Celsius bij sensoren met een juiste hermetische afdichting. Wanneer robuustheid het belangrijkst is, is behuizing van roestvrij staal moeilijk te verslaan. Deze metalen behuizingen weerstaan zware belasting, voldoen aan de IP68-norm voor waterbestendigheid en zijn bestand tegen trillingen die andere typen zouden doen bezwijken. Ze werken uitstekend in raffinaderijen, op schepen en rond grote industriële machines. Het nadeel? Staal maakt alles groter, zwaarder en uiteraard duurder dan plastic alternatieven.

Radiale aansluiting, kraal- en SMD-configuraties voor trillings- en montagevereisten

De mechanische configuratie bepaalt zowel de flexibiliteit bij installatie als de betrouwbaarheid in gebruik:

• Kraalthermistors bieden de snelste thermische reactie (< 1 s), maar vereisen beschermende behuizingen of montagebevestigingen in omgevingen met hoge trillingen om breuk te voorkomen.
• Radiale aansluiting varianten vereenvoudigen directe dompeling of oppervlaktebevestiging, maar lopen risico op vermoeiing van de soldeerverbindingen bij herhaalde thermische cycli — een bekende oorzaak van storingen in motorwikkelingen en vermoeiingselektronica.
• Surface-mount devices (SMDs) maken compacte, geautomatiseerde PCB-integratie mogelijk met tot 50% kleinere afmetingen; moderne, trillingsbestendige ontwerpen bereiken een operationele stabiliteit van 50G door versterkte aansluitingen en geoptimaliseerde substraatverbinding.

De afweging blijft duidelijk: kraaltypes prioriteren meetnauwkeurigheid, terwijl radiale en SMD-configuraties nadruk leggen op robuustheid en vervaardigbaarheid — met name in HVAC-, motorregel- en industriële automatiseringssystemen.

Optimalisering van de prestaties van NTC-thermistors bij continue industriële werking

Beheer van zelfverwarming, vermogensdissipatie en kalibratie-integriteit

Zelfverwarming blijft een van de belangrijkste oorzaken van meetfouten bij het werken met NTC-thermistoren voor continu bedrijf. Wanneer elektrische stroom door deze componenten loopt, ontstaat er interne warmte die de meetwaarden vaak verstoort met ongeveer een halve tot anderhalve graad Celsius. Dit soort fout is bijzonder problematisch voor toepassingen zoals halfgeleiderproductieprocessen, waarbij nauwkeurige temperatuurregeling van groot belang is. Om dit probleem tegen te gaan, houden ingenieurs de excitatiestroom doorgaans onder de 100 microampère, indien mogelijk. Het monteren van de sensor op materialen met een goede warmtegeleiding helpt om lokale warmteconcentraties te verdelen. Een andere veelgebruikte aanpak is het overschakelen naar gepulste meetmethoden in plaats van continue methoden, waardoor de totale warmteopbouw in de tijd wordt verminderd. Deze strategieën maken een groot verschil bij het behouden van nauwkeurige metingen, ondanks de inherente uitdagingen van zelfverwarming.

Het vermogen om stroomonderbrekingen te verwerken speelt een grote rol bij de betrouwbaarheid van deze componenten op de lange termijn. NTC-thermistoren van industrieel niveau die continu ten minste 200 mW kunnen verwerken, behouden doorgaans hun weerstandswaarde stabiel, zelfs bij de vervelende spanningsvariaties die we regelmatig aantreffen in motoraandrijvingen en frequentieregelaars. Bij het beoordelen van de kalibratienauwkeurigheid is het verstandig om thermistoren te kiezen die zijn getest en waarvan is aangetoond dat ze een drijfwaarde van minder dan 0,1 °C per jaar vertonen na ongeveer 10.000 thermische cycli. Alleen vertrouwen op fabriekskalibratie is echter niet voldoende. We hebben daadwerkelijke controles ter plaatse tegen bekende referentiestandaarden nodig om eventuele basisdrijf eerder op te sporen, voordat deze een probleem wordt. Epoxy-omhulde versies tonen bij zware trillingen ongeveer 30 procent minder drijf dan thermistoren met een bloot chipontwerp. Dit laat zien dat de verpakking een grote invloed heeft op de meetnauwkeurigheid, niet alleen omdat deze beschermt tegen omgevingsinvloeden, maar ook vanwege de impact op algemene prestatieparameters.

Realistische validatie: Aanpassing van de specificaties van NTC-thermistoren aan belangrijke industriële toepassingsgebieden

Het kiezen van de juiste NTC-thermistor betekent het testen onder werkelijke omstandigheden, in plaats van alleen de specificaties op een datasheet af te vinken. Neem bijvoorbeeld automobiel-batterijbeheersystemen. De thermistors daar worden voortdurend blootgesteld aan trillingen en temperatuurschommelingen tussen min 40 graden Celsius en 125 graden Celsius. Ze moeten binnen een nauwkeurigheid van een halve graad blijven om gevaarlijke thermische ontladingsprocessen te voorkomen. Voor lucht- en ruimtevaarttoepassingen moeten componenten stabiliteit behouden gedurende meer dan tienduizend thermische cycli. Veel fabrikanten kiezen hier voor behuizingen van roestvrij staal, omdat deze extreme drukveranderingen kunnen weerstaan en voldoen aan strenge uitgassingseisen. Landbouwers die precisie-landbouwapparatuur gebruiken, zijn aangewezen op speciale sondeprobes met een epoxycoating en een IP67-classificatie. Deze sensoren weerstaan vocht, pesticiden en schurende gronddeeltjes, terwijl ze snel reageren op kleine klimaatveranderingen over grote landbouwgebieden. Op productievloeren wordt industriële automatisering steeds vaker uitgerust met trillingsbestendige oppervlaktemontagecomponenten die zowel harde PCB-montageprocessen als hoge-snelheidsreflow-soldering en mechanische schokken overleven. De meeste problemen ontstaan eigenlijk niet door onjuiste specificaties, maar door over het hoofd gezien factoren zoals plotselinge temperatuurveranderingen in olie-refinaderijen of warmteopbouw binnen overvolle motorregelpanelen waar meerdere componenten dicht bij elkaar werken.

Veelgestelde vragen

Wat is een NTC-thermistor?

Een NTC-thermistor is een type weerstand waarvan de weerstand afneemt naarmate de temperatuur stijgt; deze wordt veel gebruikt voor temperatuurmeting en -regeling in industriële toepassingen.

Waarom is encapsulatie belangrijk voor NTC-thermistors?

Encapsulatie is cruciaal omdat deze de thermistor beschermt tegen omgevingsfactoren zoals vocht, chemicaliën en mechanische belasting, waardoor de duurzaamheid en stabiliteit van de prestaties worden verbeterd.

Hoe beïnvloedt zelfverwarming de meetwaarden van een NTC-thermistor?

Zelfverwarming kan meetfouten veroorzaken doordat er interne warmte wordt opgewekt, wat de weerstand van de thermistor verandert en leidt tot onnauwkeurige temperatuurmetingen.

Wat zijn de belangrijkste overwegingen bij de keuze van NTC-thermistors voor industriële toepassingen?

Belangrijke overwegingen zijn het vereiste temperatuurbereik, de bestendigheid tegen omgevingsinvloeden, de nauwkeurigheid, de langetermijnstabiliteit, de encapsulatie, de mechanische configuratie en de compatibiliteit met specifieke industriële omstandigheden en veiligheidscertificaten.
