چگونه دیودها جریان را کنترل می‌کنند تا از سلامت مدار محافظت شود

درک عملکرد دیود و مکانیسم‌های جریان یکطرفه

دیودها را مانند تابلوهای راهنمایی یک‌طرفه برای الکترون‌ها در نظر بگیرید. آن‌ها تنها زمانی اجازه عبور جریان را می‌دهند که جریان از سمت آند به سمت کاتد حرکت کند. چرا این اتفاق رخ می‌دهد؟ در داخل هر دیود چیزی وجود دارد به نام اتصال P-N. این اتصال چیزی شبیه به یک دیوار داخلی ایجاد می‌کند که از بازگشت جریان الکتریکی جلوگیری می‌کند. هنگام کار با سیستم‌های جریان مستقیم، این ویژگی در واقع تجهیزات را از سوختن ناشی از اتصال اشتباه معکوس نجات می‌دهد. برخی مطالعات نشان می‌دهند که هنگامی که مهندسان این قطعات را به درستی نصب می‌کنند، حدود ۸۹ درصد از این مشکلات را پیشگیری می‌کنند، فقط به این دلیل که دیود از هرگونه جریان معکوس ناخواسته جلوگیری می‌کند که می‌تواند در غیر این صورت مشکلات جدی در آینده ایجاد کند.

عملکرد پلاریته مستقیم و معکوس: نحوه تنظیم جهت جریان توسط دیودها

هنگامی که دیود در حالت پیش‌بایاس مستقیم باشد—معمولاً بالاتر از ۰٫۷ ولت برای دیودهای سیلیکونی—مقاومت اتصال P-N به‌سرعت کاهش می‌یابد و انتقال موثر جریان را فراهم می‌کند. در حالت معکوس، این اتصال جریان را محدود کرده و نشتی جریان را به حدود میکروآمپر می‌رساند. طبق تحلیل‌های طراحی برد مدار چاپی (PCB)، بایاس مناسب کارایی مدار را در کاربردهای تنظیم توان تا ۴۰ تا ۶۰ درصد افزایش می‌دهد.

مفاهیم اساسی نیمه‌رسانا: توضیح پیوند P-N

اتصال P-N با اتصال مواد نیمهرسانای نوع p (کمبود الکترون) و نوع n (غیراب الکترون) ایجاد می‌شود. در مرز این دو ماده، ناحیه‌ای تخلیه‌شده تشکیل می‌شود که عملکرد آن به صورت:

• درّه‌ای کنترل‌شده با ولتاژ برای عبور الکترون
• میدان الکتریکی داخلی (تقریباً ۰٫۳ ولت در ژرمانیوم و ۰٫۷ ولت در سیلیکون)
• سدهای خودتعمیرشونده که در شرایط عادی جریان معکوس را مسدود می‌کند

ویژگی‌های جریان عبوری دیود تحت شرایط ولتاژ متغیر

دیودها در سه ناحیه اصلی کار می‌کنند:

1. ناحیه قطع (<۰٫۵ ولت): جریان قابل توجهی عبور نمی‌کند
2. ناحیه خطی (0.5—0.7 ولت): جریان به صورت نمایی با ولتاژ افزایش می‌یابد
3. ناحیه اشباع (>0.7 ولت): هدایت پایدار با مقاومت دینامیکی حدود 1 اهم اتفاق می‌افتد

مطالعه موردی: خرابی دیود به دلیل بایاس‌دهی اشتباه در واحدهای منبع تغذیه

یک تحلیل از منابع تغذیه صنعتی در سال 2023 نشان داد که 62٪ از خرابی‌های دیود ناشی از ولتاژ معکوس بیشتر از حد شکست است. یک حادثه مستند شده شامل اتصال اشتباه یکسوساز AC/DC بود که منجر به بایاس معکوس 12 ولتی مداوم شد. این موضوع باعث گرمایش ناکنترل در دمای 150 درجه سانتی‌گراد شد و در نهایت منجر به شکست کامل اتصال در عرض هشت دقیقه گردید.

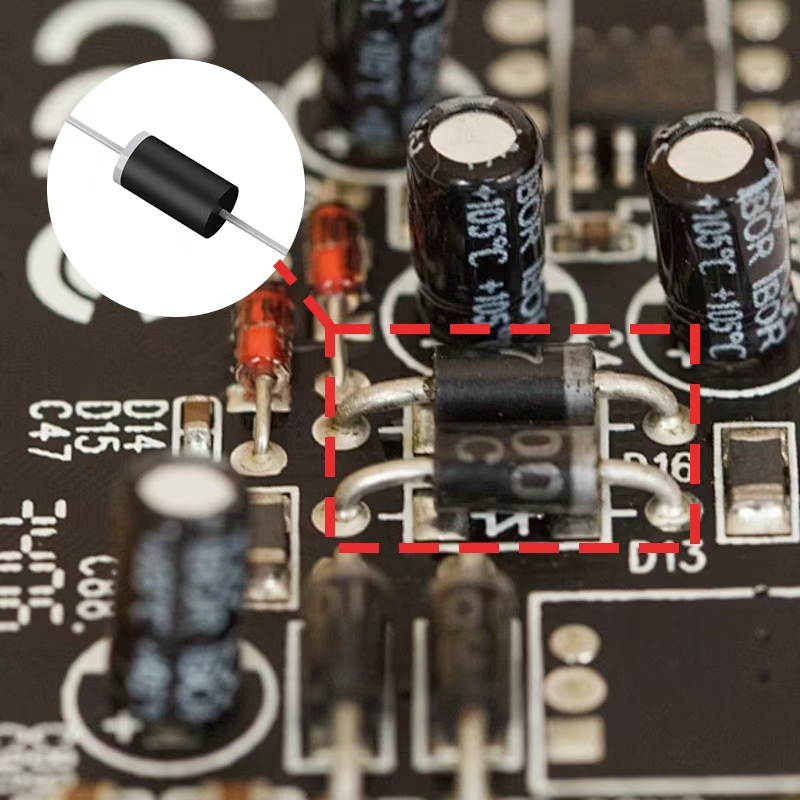

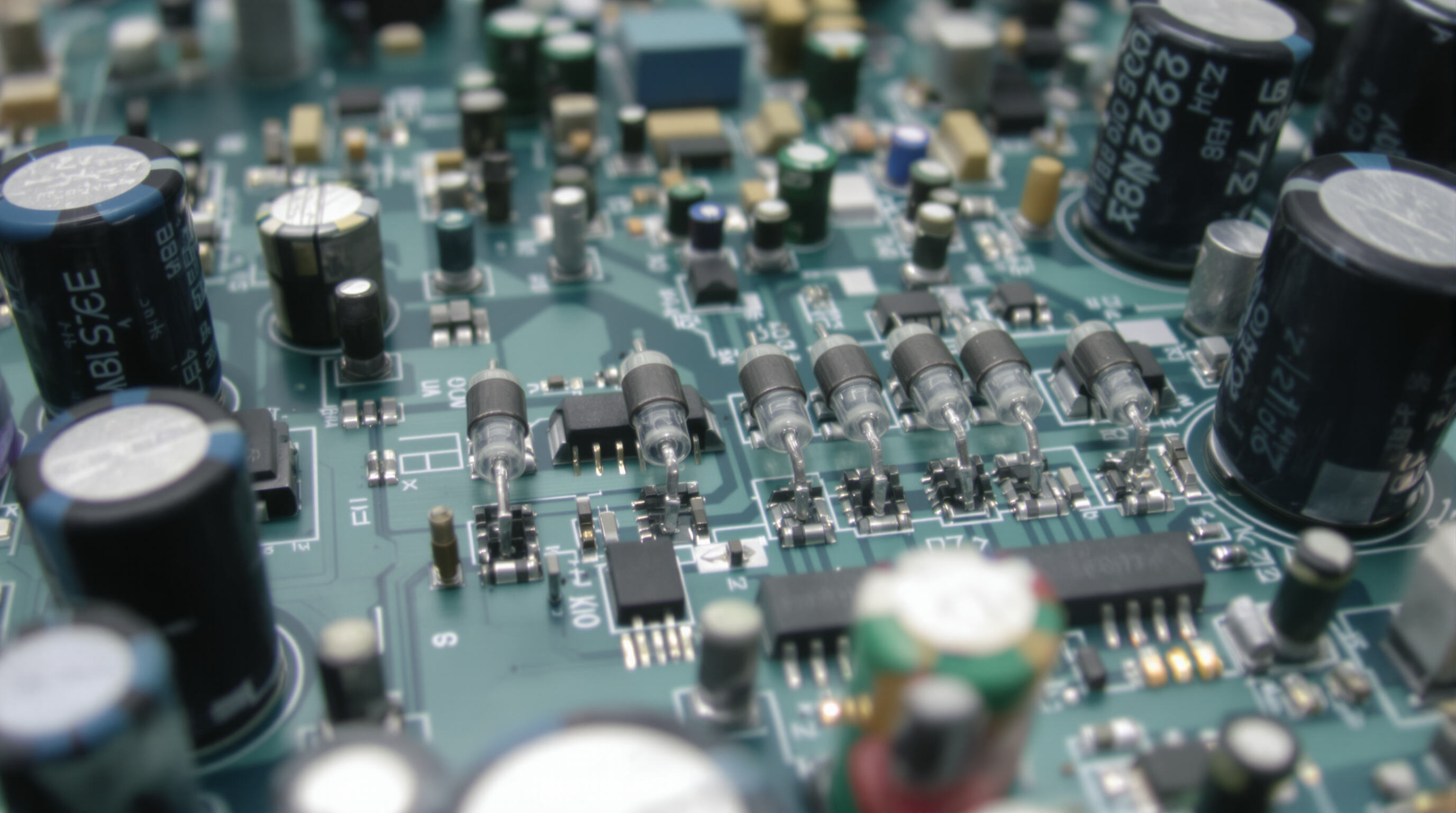

یکسوسازی و تنظیم ولتاژ با استفاده از دیودها برای مدارهای پایدار

نقش دیودهای یکسوساز در تبدیل جریان متناوب به جریان مستقیم

دیودهای یکسوساز با هدایت جریان تنها در قسمت‌های پلاریته مستقیم چرخه جریان متناوب، امکان تبدیل AC به DC را فراهم می‌کنند. در پیکربندی پل یکسوساز تمام‌موج، از هر دو نیم‌سیکل موج استفاده می‌شود و بازده تبدیل تا ۹۸٪ افزایش می‌یابد — که عملکردی بسیار بهتر نسبت به طراحی‌های نیم‌موج است که حدود ۴۰٪ از انرژی ورودی را تلف می‌کنند.

مقایسه یکسوسازی نیم‌موج و تمام‌موج: پیامدهای مربوط به بازده و نوسانات

یکسوسازهای نیم‌موج، جریان مستقیم موجی شکل با نوسان ۱۲۰ هرتزی در سیستم‌های ۶۰ هرتزی تولید می‌کنند، در حالی که یکسوسازهای تمام‌موج فرکانس نوسان را به ۱۲۰ هرتز دوبرابر می‌کنند و دامنه آن را تا ۶۸٪ کاهش می‌دهند. با این حال، یکسوسازهای پلی دو افت ولتاژ دیودی (در مجموع ۱٫۴ ولت) ایجاد می‌کنند که منجر به افزایش تلفات هدایت و نیاز به مدیریت حرارتی مؤثر در کاربردهای با توان بالا می‌شود.

ویژگی‌های شکست زنر و کاربرد آن‌ها در تنظیم ولتاژ

دیودهای زنر از شکست کنترل‌شده در حالت معکوس برای حفظ ولتاژهای مرجع دقیق در محدوده 2.4V تا 200V استفاده می‌کنند. انواع جبران‌شده دمایی دارای تحمل ±1% هستند و این ویژگی آن‌ها را به گزینه‌ای ایده‌آل برای محافظت از مدارات مجتمع حساس در برابر نوسانات ولتاژ تبدیل می‌کند. عملکرد قلاب‌کننده (Clamping) آن‌ها خروجی را پایدار می‌سازد بدون آن‌که عملکرد مدار را قطع کند.

حفظ ولتاژهای خروجی پایدار تحت شرایط بار متغیر

منابع تغذیه پیشرفته با ترکیب دیودهای زنر و بافر ترانزیستوری، تغییرات خروجی را در محدوده 0 تا 100 درصد تغییر بار به کمتر از 2 درصد محدود می‌کنند. با کاهش توان حرارتی و محدودکننده جریان تطبیقی، این مدارها عملکرد قابل اعتمادی را بیش از 50,000 ساعت در محیط‌های صنعتی سخت‌گیرانه حفظ می‌کنند.

حفاظت مبتنی بر دیود در برابر اضافه ولتاژ، ضربه‌های ولتاژی و قطبیت معکوس

قلاب‌کردن نوسانات ولتاژ به سطوح ایمن با دیودهای سرکوب نوسانات ولتاژ موقت

دیودهای TVS برای سرکوب ولتاژ گذرا بسیار سریع عمل می‌کنند، اغلب در کسری از یک میلیاردم ثانیه، تا نوسانات الکتریکی مخرب ناشی از رویدادهایی مانند تخلیه الکترواستاتیک یا رعد و برق را هدایت کنند. این ولتاژهای ناگهانی گاهی اوقات در محیط کارخانه‌ها به بیش از ۲۰ کیلوولت می‌رسند. چیزی که آن‌ها را از فیوزهای معمولی متمایز می‌کند، توانایی آن‌ها در محدود کردن سطح ولتاژ به حدی است که ایمن تلقی شود، در حالی که پس از عبور نوسان، عملکرد عادی همچنان ادامه می‌یابد. سیستم‌ها تنها خود را راه‌اندازی مجدد می‌کنند و نیازی به تعویض قطعات ندارند. برای کاربردهای حیاتی که توقف آن‌ها امکان‌پذیر نیست، مانند سیستم‌های ناوبری هواپیما یا تجهیزات ارتباطی دکل‌های تلفن همراه، داشتن این نوع محافظت کاملاً ضروری می‌شود. بدون محافظت مناسب در برابر این نوسانات ناگهانی و غیرقابل پیش‌بینی، قطعات الکترونیکی گران‌قیمت بسیار زودتر از حد انتظار خراب می‌شوند.

حفاظت در برابر قطب‌گیری معکوس در مدارهای DC: جلوگیری از آسیب‌های فاجعه‌بار

معکوس شدن اتفاقی باتری در سیستم‌های 12 تا 48 ولت می‌تواند قطعات را در عرض چند میلی‌ثانیه از بین ببرد. بر اساس مطالعه‌ای در سال 2025، محافظت مبتنی بر دیود، نرخ آسیب به تجهیزات را 89٪ کاهش می‌دهد مجله حفاظت از مدار دیودهای سری جریان معکوس را مسدود می‌کنند، در حالی که پیکربندی‌های شانت باعث فعال‌شدن فیوز و قطع اتصال قبل از آسیب به قطعات حیاتی می‌شوند.

مسدود کردن جریان معکوس در سیستم‌های باتری‌دار

در کاربردهای خودرویی و انرژی‌های تجدیدپذیر، دیودها از تخلیهٔ ناخواسته از طریق مسیرهای غیرمستقیم جلوگیری می‌کنند. دیودهای شاتکی با راندمان بالا که تنها 0.3 ولت افت ولتاژ مستقیم دارند، اکنون استاندارد معماری خودروهای الکتریکی 48 ولت هستند. این دیودها با کاهش تلفات انرژی و حذف نشت معکوس — عامل 17٪ از خرابی‌های تاریخی باتری — قابلیت اطمینان سیستم را افزایش می‌دهند.

پدیده: خرابی‌های ناشی از ضربه در الکترونیک خودروهای بدون محافظ

ریزش بار آلتراگرها ولتاژهای گذرا تولید می‌کنند که سالانه 23 درصد از واحدهای کنترل الکترونیکی (ECU) محافظت‌نشده را از بین می‌برند. ادغام دیودهای TVS با حداقل ولتاژ نامی 80 ولت در پلتفرم‌های ADAS، نرخ بقا در برابر اضافه‌ولتاژ را به 99.8 درصد افزایش داده است و نوسانات 40 ولتی را در عرض 5 نانوثانیه به 28 ولت کاهش می‌دهد. این نوع حفاظت اکنون در خودروهای سازگار با استاندارد ISO 16750-2 الزامی است.

تضمین یکپارچگی بلندمدت مدار از طریق قابلیت اطمینان دیود

تأثیر پیر شدن دیود بر عملکرد در سیستم‌های کنترل صنعتی

دیودها تمایل به خراب شدن در طول زمان دارند، بر اساس تحقیقاتی که نشان داد سرعت قطع آنها حدود ۳۹ درصد و بار بازیابی معکوس حدود ۳۰ درصد پس از ۱۶ سال کار مداوم کاهش می‌یابد. این نوع تخریب باعث مشکلاتی در درایوهای موتور و سیستم‌های PLC می‌شود، چرا که حتی افزایش ناچیز جریان نشتی — مثلاً حدود ۰٫۲ میکروآمپر در سال — می‌تواند سیگنال‌های کنترلی را کاملاً مختل کند. بررسی خرابی‌های واقعی نشان می‌دهد که این مشکل چقدر جدی است. تحلیل سال ۲۰۲۳ از ۱۴۲ مورد توقف بزرگ صنعتی، مستقیماً به دیودهای فرسوده به عنوان عامل اصلی حدود یک پنجم از این حوادث اشاره کرد.

تنش حرارتی و تأثیر آن بر عمر دیود

تخریب غیرقابل برگشت نیمههادی زمانی آغاز میشود که دمای اتصالات از 200°C بیشتر شود. برای هر 10 درجه سانتیگراد افزایش دما بالاتر از حد نامی، نرخ خرابی دیودهای توان به میزان 1.8 برابر افزایش مییابد. محیطهای صنعتی این تنش را با انبساط حرارتی دورهای در بستههای نصب سطحی، تمرکز گرما در پلہای یکسوکننده و شکست عایق در طول کارکرد طولانیمدت بالاتر از 85°C تشدید میکنند.

پارادوکس صنعت: معاوضه بین دیودهای با راندمان بالا و قابلیت اطمینان بلندمدت

اگرچه دیودهای مدرن با بازیابی سریع به راندمان تبدیل 98.7% میرسند، اما به دلیل محدودیتهای ذاتی مواد، عمر میانهای 40% کوتاہتری نسبت به دیودهای سیلیکونی سنتی دارند:

پارامتر	دیود استاندارد	دیود با راندمان بالا
افت ولتاژ مستقیم	0.7V	0.3V
زمان میانگین بین شکست ها	150,000h	82,000h
مقاومت حرارتی	۳۵°C/و	58°C/W

استراتژی: استفاده از دیود زنر در مدارهای مرجع ولتاژ کم‌توان

دیودهای زنر دقیق، پایداری ولتاژ ±0.05% را در طول 10,000 ساعت فراهم می‌کنند، مشروط بر اینکه همراه با مقاومت‌های محدودکننده جریان به اندازه مناسب (120% بار نامی)، بسته‌بندی جبران‌شده دمایی و پسیویت شدن درجه کلاس تمیز استفاده شوند. این پیکربندی نیاز به کالیبراسیون را در دستگاه‌های اندازه‌گیری تا 73% کاهش می‌دهد و در عین حال پراکندگی توان را زیر 50 میلی‌وات نگه می‌دارد.

سوالات متداول

دیود چیست و چگونه کار می‌کند؟

دیود یک قطعه نیمهرسانا است که جریان الکتریکی را تنها در یک جهت عبور می‌دهد. این قطعه با ایجاد سدی به نام اتصال P-N عمل می‌کند که در شرایط عادی جریان معکوس را مسدود می‌کند.

چرا دیودها در حفاظت از مدارهای الکتریکی مهم هستند؟

دیودها برای جلوگیری از جریان معکوس الکتریسیته که می‌تواند به تجهیزات آسیب برساند، حیاتی هستند. همچنین در تنظیم ولتاژ و یکسوکنندگی استفاده می‌شوند تا عملکرد مداری پایدار و کارآمدی را فراهم کنند.

دیودهای زنر چگونه با دیودهای معمولی متفاوت هستند؟

دیودهای زنر به گونه‌ای طراحی شده‌اند که اجازه عبور جریان در جهت معکوس را هنگام رسیدن به ولتاژ مشخصی، که به آن ولتاژ زنر گفته می‌شود، فراهم کنند. این دیودها برای تنظیم ولتاژ و حفظ خروجی‌های پایدار در طول نوسانات ولتاژ استفاده می‌شوند.

عواملی که می‌توانند منجر به خرابی دیود شوند چیست؟

خرابی دیود اغلب به دلیل قطب‌دهی نادرست، تنش حرارتی بیش از حد یا فرسودگی ناشی از استفاده طولانی‌مدت رخ می‌دهد که بر ویژگی‌های عملکردی آن تأثیر می‌گذارد.

دیودها چگونه می‌توانند در برابر قطب‌معکوس محافظت کنند؟

دیودها می‌توانند جریان معکوس را مسدود کنند یا در صورت معکوس شدن تصادفی باتری، مدار را قطع کنند و از آسیب جبران‌ناپذیر به قطعات جلوگیری نمایند.
