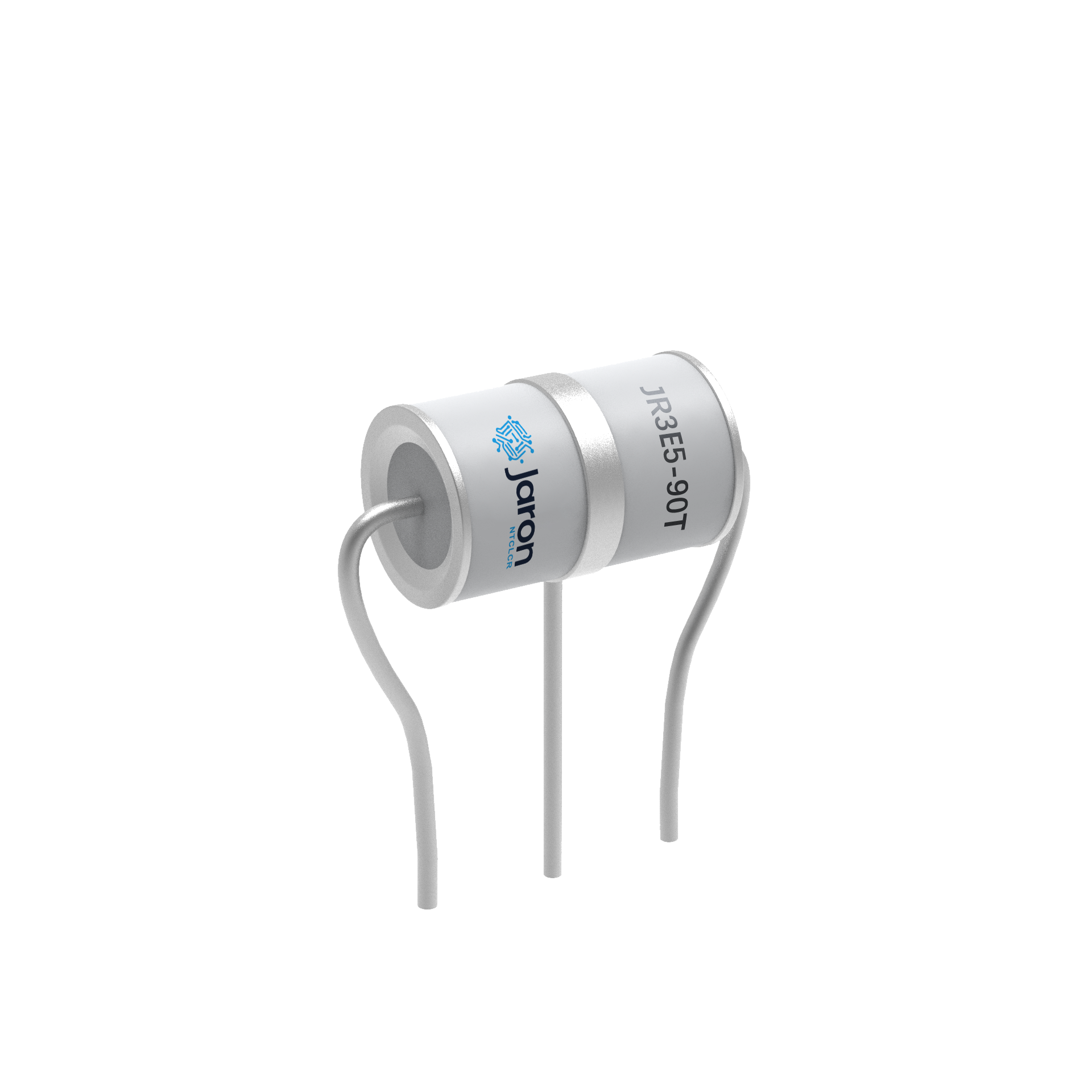

Gasentladungsröhre der Serie JR3E5 | 3-poliger GDT-Überspannungsschutz für symmetrische Signalleitungen und industriellen Busschutz
Die JR3E5-Reihe ist ein 3-poliger Gasentladungsröhren in einem Metall-Keramik-Gehäuse, entwickelt für den Schutz von Differentialsignal-Leitungen in Systemen wie RS485/RS422 und PoE. Mit symmetrischem Schutz zwischen Leitung-zu-Leitung und Leitung-zu-Erde sorgt die 3-Elektroden-Struktur für ausgewogene Entladewegs und verbesserte Überspannungsleistung. Standarddurchbruchspannungen umfassen 90V, 230V, 350V, 470V und 600V. Die Reaktionszeit beträgt <1ns, Überspannungsschutzstrom bis zu 10kA (8/20μs), Isolationswiderstand übersteigt 10⁹Ω, und das Gerät bietet niedrige Begrenzungsspannung mit verlängerten Lebenszyklen. Ideal für RS485-Busse, CAN-Leitungen, PoE-Anschlüsse, industrielle Controller und Sensornetze.
| JRTeilenummer | Gleichspannungs-Schlagüberspannung | Maximale Impuls-Schlagspannung | Mindest Isolationswiderstand | Maximale Kapazität | Bogenspannung | Nenn Impulsentladungsstrom | |
| JR3E5-75S | 75V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~15V | 5kA |
| JR3E5-75T | |||||||
| JR3E5-90S | 90V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~15V | 5kA |
| JR3E5-90T | |||||||
| JR3E5-150S | 150V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-150T | |||||||
| JR3E5-230S | 230V±20% | ＜600V | ＜700V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-230T | |||||||
| JR3E5-250S | 250V±20% | ＜600V | ＜700V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-250T | |||||||
| JR3E5-300S | 300V±20% | ＜800V | ＜900V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-300T | |||||||
| JR3E5-350S | 350V±20% | ＜800V | ＜900V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-350T | |||||||
| JR3E5-420S | 420V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-420T | |||||||
| JR3E5-470S | 470V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-470T | |||||||
| JR3E5-600S | 600V±20% | ＜1100V | ＜1200V | 1 GΩ | ＜1.5pF | ~20V | 5kA |
| JR3E5-600T | |||||||
