Gasentladungsröhre der Serie JR2E5 | Hochenergetische 2-polige Gasentladungsröhre für Stromversorgungssysteme und Energiespeicherung

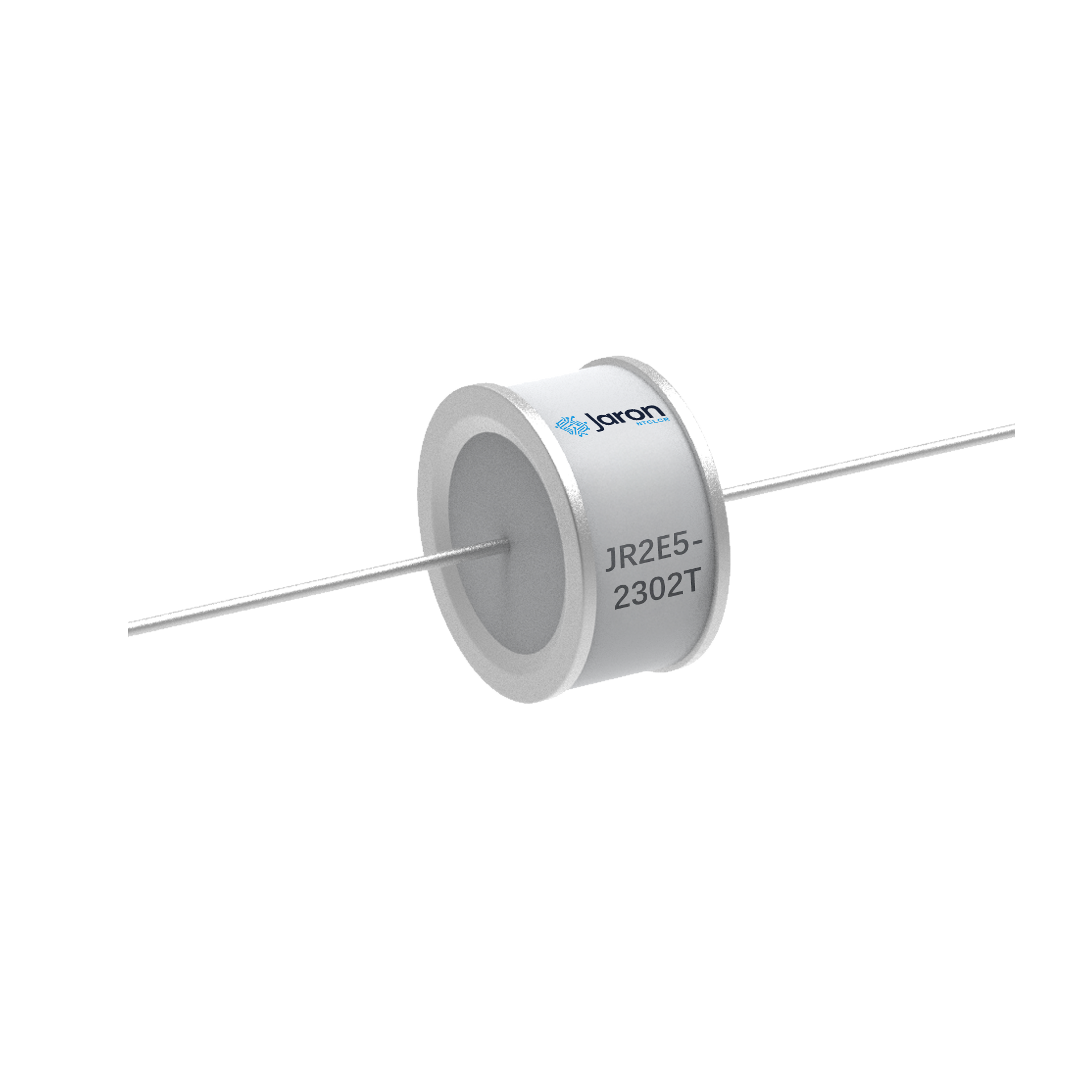

Die JR2E5 Serie ist ein hochenergetisches 2-poliges Gasentladungsrohr (GDT) in einem robusten Metall-Keramik-Gehäuse, das für schwere Überspannungssituationen konzipiert wurde und eine Überspannungsstrombelastbarkeit von bis zu 10kA–20kA (8/20μs) aufweist. In gängigen DC-Schlagübergangsspannungen verfügbar, einschließlich 150V, 230V, 300V, 350V, 470V und 600V, bietet das Gerät eine schnelle Reaktionszeit (<1ns), hohe Isolationswiderstandsfähigkeit (>10⁹Ω), niedrige Kapazität und langfristige Zuverlässigkeit.
Ideal für den Einsatz an AC/DC-Eintrittspunkten, Energiespeichersystemen, EV-Ladestationen, DC-Busbars, industriellen Steuerungen und Stromzähler sorgt die JR2E5 Serie für einen robusten Schutz vor Blitzschlägen und Schalttransienten.
| JRTeilenummer | Gleichspannungs-Schlagüberspannung | Maximale Impuls-Schlagspannung | Mindest Isolationswiderstand | Maximale Kapazität | Bogenspannung | Nenn-Impuls-Auslösestrom | |
| JR2E5-752T | 75V±20% | ＜500V | ＜600V | 1 GΩ | ＜1,0pF | ~15V | 5kA |
| JR2E5-75S | |||||||
| JR2E5-902T | 90V±20% | ＜500V | ＜600V | 1 GΩ | ＜1,0pF | ~15V | 5kA |
| JR2E5-90S | |||||||
| JR2E5-1502T | 150V±20% | ＜500V | ＜600V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-150S | |||||||
| JR2E5-2302T | 230V±20% | ＜600V | ＜700V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-230S | |||||||
| JR2E5-2502T | 250V±20% | ＜700V | ＜800V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-250S | |||||||
| JR2E5-3002T | 300V±20% | ＜800V | ＜900V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-300S | |||||||
| JR2E5-3502T | 350V±20% | ＜800V | ＜900V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-350S | |||||||
| JR2E5-4202T | 420V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-420S | |||||||
| JR2E5-4702T | 470V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-470S | |||||||
| JR2E5-6002T | 600V±20% | ＜1100V | ＜1200V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-600S | |||||||
| JR2E5-8002T | 800V±20% | ＜1200V | ＜1400V | 1 GΩ | ＜1,0pF | ~20V | 5kA |
| JR2E5-800S | |||||||
| JR2E5-10002T | 1000V±20% | ＜1500V | ＜1600V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-1000S | |||||||
| JR2E5-16002T | 1600V±20% | ＜2200V | ＜2400V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-1600S | |||||||
| JR2E5-20002T | 2000V±20% | ＜3000V | ＜3500V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-2000S | |||||||
| JR2E5-25002T | 2500V±20% | ＜3800V | ＜4000V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-2500S | |||||||
| JR2E5-27002T | 2700V±20% | ＜3800V | ＜4000V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-2700S | |||||||
| JR2E5-30002T | 3000V±20% | ＜4300V | ＜4500V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-3000S | |||||||
| JR2E5-35002T | 3500V±20% | ＜4800V | ＜5000V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-3500S | |||||||
| JR2E5-36002T | 3600±20% | ＜4800V | ＜5000V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-3600S | |||||||
| JR2E5-40002T | 4000V±20% | ＜5400V | ＜5600V | 1 GΩ | ＜1,0pF | ~25V | 2.5kA |
| JR2E5-4000S | |||||||
