Der entscheidende Bedarf an Überspannungsschutz in moderner Technologie
In einer Ära, in der Smartphones, industrielle Sensoren und intelligente Stromnetze die Grundlage des täglichen Lebens bilden, kann bereits ein spannungsbedingter Mikrosekunden-Impuls ganze Systeme lahmlegen. Blitzeinschläge, fehlerhafte Stromnetze und elektrostatische Entladungen (ESD) durch menschlichen Kontakt erzeugen Spannungsspitzen, die die Spannungstoleranz der Geräte um Tausende Volt überschreiten. Laut aktuellen Berichten zur elektrischen Sicherheit verursachen solche Ereignisse jährlich über 15 Milliarden US-Dollar an Reparatur- und Ausfallkosten in globalen Industrien. In diesem Umfeld sind Gasentladungsröhren (GDTs) zu unausgesprochenen Heldinnen geworden, die Schutzmechanismen bieten, mit denen herkömmliche Sicherungen oder Leistungsschutzschalter – die zu langsam reagieren – nicht mithalten können. Aufgrund ihres einzigartigen Designs sind sie unverzichtbar, um die Integrität empfindlicher Elektronik zu bewahren.
Wie Gasentladungsröhren elektrische Bedrohungen neutralisieren

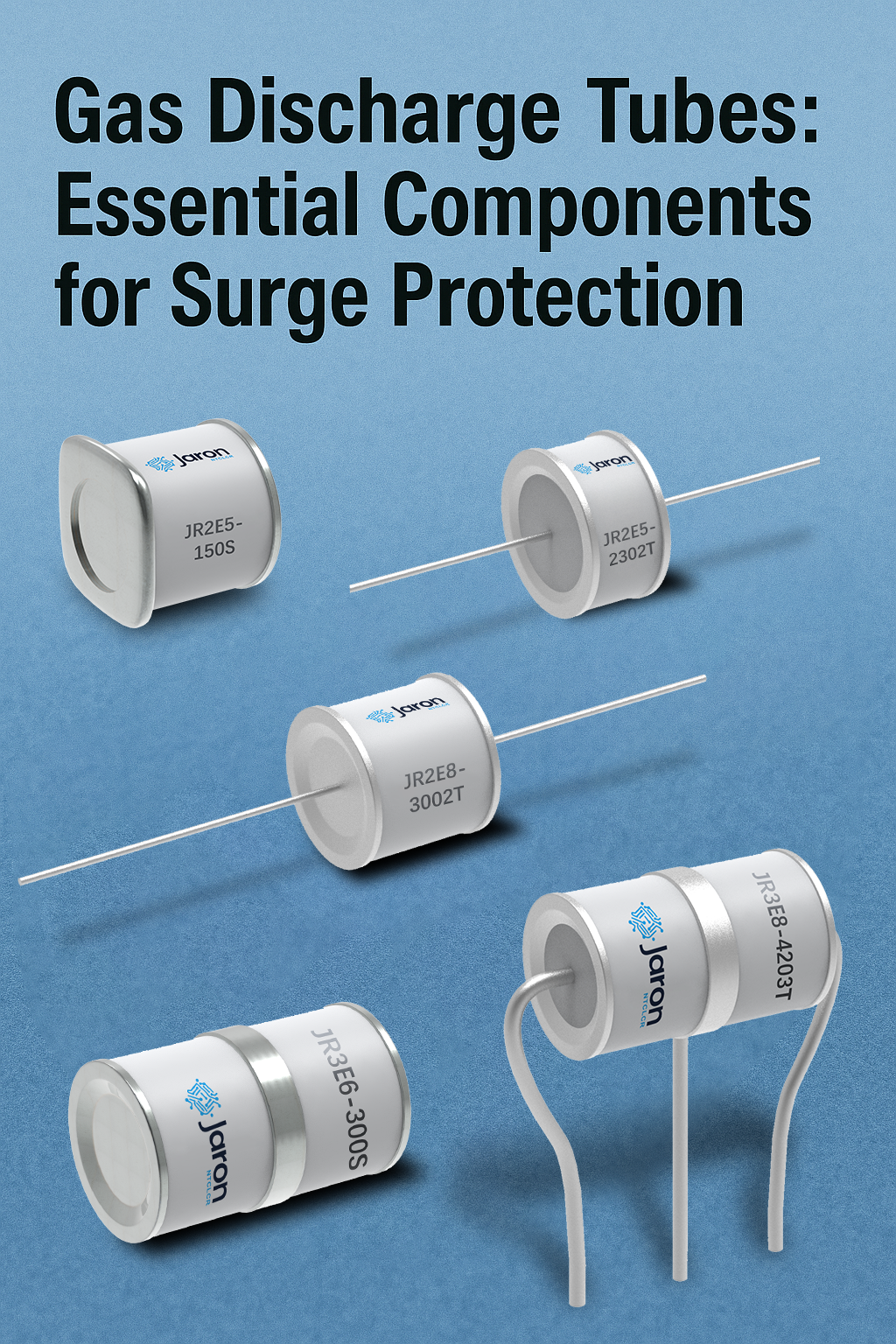

Im Kern der GDT-Funktionalität liegt ein scheinbar einfaches Design: ein versiegelter keramischer oder gläserner Schlauch, gefüllt mit inerten Gasen wie Argon, Neon oder einer Mischung daraus, mit zwei oder drei innerhalb positionierten Elektroden. Unter normalen Betriebsbedingungen bleibt das Gas nichtleitend und wirkt wie ein offener Stromkreis, der einen sicheren Stromfluss zu den geschützten Geräten ermöglicht. Wenn ein Spannungsspitze entsteht – sei es durch eine blitzzündungsbedingte Transiente oder eine Netzschwankung – steigt die Spannung zwischen den Elektroden stark an und ionisiert die Gaspartikel. Diese Ionisation erzeugt einen leitenden Plasma-Kanal, der den überschüssigen Strom mit minimalem Widerstand zur Erde ableitet.
Ein entscheidender Vorteil ist, dass GDTs sich automatisch zurücksetzen, sobald der Überspannungsimpuls abgeklungen ist. Das Plasma kühlt ab, das Gas kehrt in seinen nichtleitenden Zustand zurück, und das Bauelement übernimmt wieder seine Schutzfunktion. Diese selbstwiederherstellende Eigenschaft unterscheidet sie von Einmal-Sicherungen und macht sie zu einer idealen Lösung für Umgebungen, in denen häufige Überspannungen auftreten. Ihre Fähigkeit, Ableitströme bis zu 100 Kiloampere (kA) und Spannungsbereiche von 75 Volt bis 3.000 Volt zu handhaben, unterstreicht ihre Vielseitigkeit als Schutzkomponenten.
Vielfältige Anwendungen in verschiedenen Branchen
Die Anpassungsfähigkeit von GDTs zeigt sich deutlich in verschiedenen Branchen mit spezifischen Schutzanforderungen. Im Telekommunikationsbereich schützen sie beispielsweise Glasfaser-Transceiver und 5G-Basisstationen, bei denen bereits geringste Überspannungen die Datenübertragung für Tausende von Nutzern stören können. Telefonleitungen, die oft äußeren Wettereinflüssen ausgesetzt sind, verlassen sich auf GDTs, um durch Blitzeinschläge verursachte Überspannungen abzuleiten, bevor diese Modems oder PBX-Anlagen erreichen.
In erneuerbaren Energiesystemen, wie Solarparks und Windkraftanlagen, schützen GDTs die Wechselrichter und Batteriespeicher. Diese Installationen, die sich in offenen Bereichen befinden, sind einem erhöhten Blitzrisiko ausgesetzt; ein einzelner Blitzschlag ohne GDT-Schutz könnte die Verkabelung schmelzen und die Stromerzeugung wochenlang lahmlegen. Ebenso schützen GDTs in der Automobil-Elektronik die Bordcomputer und Ladeanschlüsse vor Spannungsspitzen während des Schnellladens – ein zunehmendes Problem, da Elektrofahrzeuge (EVs) immer verbreiteter werden.
Auch im Bereich der Consumer Electronics leisten GDTs einen bedeutenden Beitrag. Flachbildfernseher, Spielekonsolen und Heimrouter enthalten kompakte GDTs, um plötzlichen Spannungsschwankungen an Steckdosen standzuhalten. Im Gegensatz zu sperrigeren Überspannungsschutzgeräten passen sich GDTs miniaturisierter Gerätedesigns an und gewährleisten eine elegante Optik, ohne Kompromisse bei der Sicherheit einzugehen.
Innovationen, die die GDT-Entwicklung antreiben
Mit fortschreitender Technologie treiben GDT-Hersteller die Grenzen voran, um strengeren Anforderungen gerecht zu werden. Neue Gasgemische haben die Ansprechzeiten auf unter 10 Nanosekunden reduziert – eine entscheidende Verbesserung für Hochgeschwindigkeits-Datenleitungen, bei denen Verzögerungen Signale stören können. Verbesserte Elektrodenmaterialien wie verzinntes Kupfer verlängern die Lebensdauer von GDTs nun auf über 100 Lastspiele, verglichen mit 20 Lastspielen bei älteren Modellen – unverzichtbar in industriellen Umgebungen mit häufigen elektrischen Störungen.
Ein weiterer wichtiger Trend sind hybride Schutzsysteme, bei denen GDTs zusammen mit Metalloxid-Varistoren (MOVs) und Transient Voltage Suppressors (TVS) arbeiten. GDTs übernehmen dabei den Schutz vor hochenergetischen Spannungsspitzen, während MOVs und TVS-Bauelemente niederohmige, hochfrequente Transienten abfangen und somit einen mehrschichtigen Schutz entsteht. Diese Synergie ist gerade in Smart Grids von großem Wert, da ein einzelner Spannungsstoß Millionen verbundene Zähler und Sensoren beeinträchtigen kann.
Die Zukunft der GDTs in einer hypervernetzten Welt
Der Aufstieg des Internets der Dinge (IoT) und intelligenter Städte verstärkt den Bedarf an intelligentem Überspannungsschutz. GDTs der nächsten Generation werden mit Mikrocontrollern kombiniert, um eine Echtzeitüberwachung zu ermöglichen: in den Röhren eingebaute Sensoren senden Daten über die Häufigkeit und Intensität von Spannungsspitzen und ermöglichen dadurch vorbeugende Wartungsmaßnahmen sowie Anpassungen des Systems. In intelligenten Gebäuden können diese Daten beispielsweise automatische Abschaltungen von nicht essentiellen Systemen während schwerer Stürme auslösen, wobei der Schutz kritischer Infrastrukturen wie Aufzüge und Sicherheitssysteme priorisiert wird.
Branchenvorhersagen prognostizieren bis zum Jahr 2030 ein jährliches Wachstum der Nachfrage nach GDTs in Höhe von 7,2 %, getrieben durch die Expansion erneuerbarer Energien und den Ausbau von 5G. Da Geräte zunehmend miteinander vernetzt werden, werden auch die Kosten für Schäden durch Überspannung steigen – GDTs somit nicht nur Komponenten, sondern grundlegende Elemente der elektrischen Sicherheit.
Zusammenfassend sind Gasentladungsröhren keineswegs nur Accessoires – sie sind vielmehr unverzichtbare Wächter der modernen Technologie. Ihre Fähigkeit, sich an sich wandelnde Bedrohungen anzupassen, mit intelligenten Systemen zu integrieren und in verschiedenen Branchen Schutz zu bieten, stellt sicher, dass sie auch in den kommenden Jahrzehnten eine zentrale Rolle in Strategien zum Überspannungsschutz spielen werden. Das Verständnis ihrer Funktion ist entscheidend, um widerstandsfähige elektrische Ökosysteme in einer zunehmend vernetzten Welt aufbauen zu können.
