Wie Brückengleichrichter eine effiziente Umwandlung von Wechselstrom in Gleichstrom ermöglichen

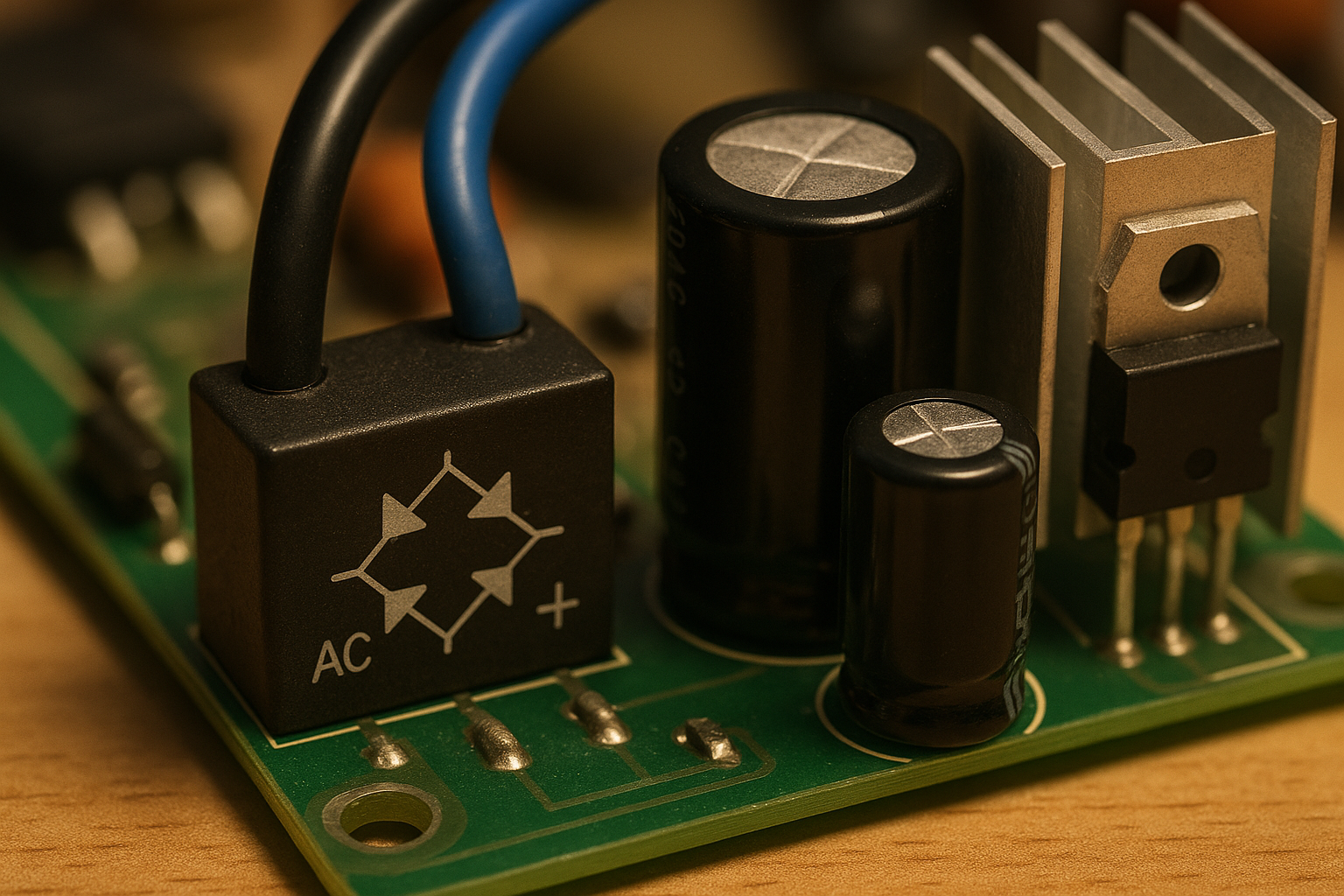

Die Rolle von Brückengleichrichtern im Wechselstrom/Gleichstrom-Wandlungsprozess

Brückengleichrichter spielen eine entscheidende Rolle bei der Umwandlung von Wechselstrom (AC) in Gleichstrom (DC), was nahezu alle modernen Elektronikgeräte benötigen, um ordnungsgemäß zu funktionieren. Denken Sie an alltägliche Geräte wie unsere Handys oder die Ladestationen für Elektroautos. Herkömmliche Halbwellengleichrichter nutzen im Grunde nur die Hälfte des von der Wechselstromquelle Empfangenen, doch Brückengleichrichter funktionieren anders. Sie verwenden vier Dioden, die auf eine besondere Weise angeordnet sind, sodass sie sowohl die positive als auch die negative Seite der elektrischen Welle erfassen können. Da diese Bauteile die gesamte Signalinformation effektiv nutzen, arbeiten sie in der Regel mit einem Wirkungsgrad von etwa 80 % oder besser. Das bedeutet, dass weniger Energie in Form von Wärme während des Umwandlungsprozesses verloren geht, weshalb Ingenieure sie häufig bevorzugen, wenn sie Stromversorgungen entwickeln, die unter verschiedenen Bedingungen zuverlässig funktionieren müssen.

Vollwellen- vs. Halbwellengleichrichtung: Leistung und Effizienz

Die Vollwellengleichrichtung übertrifft Halbwellenschaltungen hinsichtlich Effizienz und Ausgangskonsistenz erheblich. Die folgende Tabelle zeigt die wichtigsten Unterschiede:

Parameter	Halbwellengleichrichter	Vollbrückengleichrichter
Genutzte Halbwellen	Nur positive Halbwelle	Gesamte AC-Wechselspannung
Typische Effizienz	~40%	>81%
Trafoverwendung	Partial	Vollständiger Arbeitszyklus

Durch die Nutzung der gesamten AC-Wechselspannung liefern Vollwellengleichrichter im Vergleich zu Halbwellenversionen die doppelte Ausgangsleistung bei gleicher Eingangsleistung. Zudem erzeugen sie eine geringere Welligkeit der Spannung, wodurch die Belastung der Bauelemente reduziert und die Systemlebensdauer verbessert wird.

Leitung der Diode während positiver und negativer Halbwellen

Wenn der Wechselstrom positiv wird, leiten die Dioden D1 und D3 Strom und leiten ihn durch die Last in eine bestimmte Richtung. Dann kommt der negative Halbzyklus, wo die Dinge um völlig verschiedene Dioden D2 und D4 schalten, die nun die Arbeit erledigen, während sie am Ausgang das gleiche Polarität behalten. Diese Hin- und Her-Schaltvorgänge verhindern, dass eine Rückspannung über das Gerät, das wir ansteuern, erscheint. Einige thermische Tests, die an diesen Schaltkreisen durchgeführt wurden, zeigten, daß der Strom durch zwei statt durch einen Stromweg durchlaufen würde, den Wärmeverlust um etwa 28 Prozent reduziert, verglichen mit älteren Modellen mit getrennten Dioden. Was war das Ergebnis? Bessere Effizienz insgesamt plus sauberer Gleichstrom, der immer noch diese charakteristischen Impulse hat, aber stabil genug bleibt, damit Filter später ihre Arbeit richtig machen können.

Schaltungsdesign und Funktionsprinzipien von Brückengleichrichtern

Vier-Dioden-Brückenschaltung und Strompfad-Analyse

Ein Brückengleichrichter funktioniert, weil er diese vier Dioden in einer Schleife angeordnet hat, die es ihm ermöglicht, beide Hälften der Wechselstromwelle zu erfassen. Wenn die Spannung auf der positiven Seite ansteigt, beginnen die Dioden D1 und D3 mit der Stromleitung. Wenn dann alles in den negativen Bereich wechselt, übernehmen stattdessen D2 und D4 die Arbeit. Für alle, die mit Elektronik arbeiten, bedeutet dies recht einfach ausgedrückt: Unabhängig davon, in welche Richtung der Strom durch den Schaltkreis fließt, gelangt er immer in dieselbe Richtung durch das Verbraucherbauteil. Diese Anordnung beseitigt diese nervigen Lücken, in denen bei herkömmlichen Halbwellengleichrichtern nichts passiert. Das Ergebnis? Das gesamte Wechselstromsignal wird in Gleichstrom umgewandelt, der zwar noch pulsiert, aber keine Teile der ursprünglichen Wellenform ungenutzt lässt. Somit nutzen wir die maximale mögliche Energie unseres Systems, ohne dass es zu Verlusten in puncto Effizienz entlang des Prozesses kommt.

Betrieb über komplette Wechselstrom-Eingangszyklen

Wenn Brückengleichrichter die gesamte Wechselstrom-Eingangsspannung verarbeiten, verdoppeln sie tatsächlich die Ripple-Frequenz. Was bedeutet das? Wenn wir mit einer Standardfrequenz von 60 Hz beginnen, entsteht stattdessen ein 120 Hz-Ripple-Effekt. Bei Systemen mit 50 Hz erwarten Sie als Ergebnis einen etwa 100 Hz starken Ripple. Der Vorteil ist ziemlich offensichtlich – diese höheren Frequenzen vereinfachen das Filtern erheblich und sorgen dafür, dass die Stromversorgung unter unterschiedlichen Lasten stabiler bleibt. Ein weiterer wichtiger Aspekt ist, dass ausgewogene Strompfade verhindern, dass sich die Transformatorkerne sättigen. Dies ist besonders wertvoll bei Schaltnetzteilen, die üblicherweise in modernen Elektronikprodukten oder anspruchsvollen industriellen Anwendungen eingesetzt werden, bei denen Zuverlässigkeit entscheidend ist.

Spannungsabfall, Leitungsverluste und reales Diodenverhalten

Siliziumdioden erzeugen typischerweise einen Spannungsabfall in Durchlassrichtung von etwa 0,7 Volt, jedes Mal wenn sie Strom leiten. Wenn zwei Dioden zusammen verwendet werden, ergibt sich somit ein Verlust von etwa 1,4 Volt pro Zyklus, wie im Semiconductor Industry Report aus 2023 berichtet. All diese kleinen Verluste summieren sich und erzeugen Wärme, insbesondere wenn große Strommengen durch Schaltkreise fließen. Der Zusammenhang zwischen Leistungsverlust und Strom folgt der grundlegenden Formel P gleich I Quadrat R. Das bedeutet, dass höhere Ströme zu exponentiell größeren Verlusten führen. Um dieses Problem zu lösen, greifen viele Ingenieure stattdessen auf Schottky-Dioden zurück, da diese nur einen Spannungsabfall von etwa 0,3 Volt aufweisen und sich daher ideal für Schaltungen eignen, die mit niedrigeren Spannungen arbeiten. In Situationen, in denen die Leistungspegel wirklich hoch sind, sind zusätzliche Maßnahmen erforderlich, wie beispielsweise das Hinzufügen von Metallkühlkörpern oder sogar das Einbauen von Lüftern für aktive Kühlungslösungen in Industrieanlagen.

Parameter	Halbwellengleichrichter	Brückengleichrichter	Verbesserung
Leitungsperiode	50 % des Zyklus	100 % des Zyklus	2× Auslastung
Ripple-Frequenz	60 Hz	120 Hz	2× sanftere Ausgabe
Transformatorbelastung	Hoch	Ausgeglichen	Verringertes Sättigungsrisiko

Thermisches Management ist entscheidend: Ein Anstieg um 15°C kann die Lebensdauer von Dioden um 40% reduzieren (Electronics Reliability Journal 2022). Moderne Designs lösen dieses Problem mit gekühlten Arrays und Stromverteilungs-Topologien.

Optimierung der Ausgabegüte: Reduzierung von Welligkeit und Filtertechniken

Kondensatoren und Drosseln zur Glättung der Gleichstromausgabe

Brückengleichrichter benötigen Filterkomponenten, um die schwankende Gleichspannung in eine stabile Spannung zu wandeln, die für die meisten Schaltungen ausreicht. Kondensatoren puffern Spannungsspitzen, indem sie diese speichern und geben die Energie wieder ab, wenn die Spannung abfällt. Drosseln funktionieren anders, sind aber ebenso wichtig, da sie sich gegen plötzliche Stromspitzen oder -einbrüche zur Wehr setzen. Einige Tests aus dem Jahr 2021 zeigten, dass hochwertige LC-Filter die lästigen Spannungsrippel um zwei Drittel bis vier Fünftel reduzieren können, verglichen mit einfachen Grundkonfigurationen. Bei besonders anspruchsvollen Geräten, bei denen Stabilität eine große Rolle spielt, greifen Ingenieure häufig auf Drosselspulen-Eingangsfilter zurück, die sowohl Induktivitäten als auch Kondensatoren kombinieren. Solche Kombinationen glätten die Spannung deutlich besser als jede einzelne Komponente allein.

CompoNent	Hauptrolle	Auswirkung auf Ripple
Verdichter	Spannungsstabilisierung	Reduziert die Spitze-Spitze-Schwankung um 40–60%
Einheit für die Verarbeitung von	Stromfilterung	Dämpft Hochfrequenzrauschen um 30–50%

Ausgleich von Ripple-Frequenz, Komponentengröße und Systemeffizienz

Vollwellengleichrichter verdoppeln die Ripple-Frequenz im Vergleich zu ihren Halbwellen-Pendants, was bedeutet, dass Ingenieure mit etwa der halben Komponentengröße auskommen, wenn sie Filter entwerfen. Die meisten Fachleute verlassen sich auf die grundlegende Ripple-Formel V_Ripple gleich I_Last geteilt durch doppelt die Frequenz mal Kapazität, um den optimalen Kompromiss zwischen Kapazitorgröße, ESR-Werten und der thermischen Belastbarkeit des Systems zu finden, bevor es heiß wird. Keramikkondensatoren sind heutzutage ziemlich beeindruckend, da sie unter 5 % Kapazitätsschwankungen bei Temperaturen von minus 40 Grad Celsius bis hin zu 125 Grad Celsius aufweisen. Diese Stabilität macht sie ideal für kompakte Designs, die auch unter schwierigen Umweltbedingungen zuverlässig funktionieren.

Effizienzherausforderungen: Thermisches Management in Hochleistungsanwendungen

Bei Gleichrichtern über 500 W machen die Leitverluste der Dioden 70–90 % der Abwärme aus. Jede Temperaturerhöhung um 10 °C erhöht den Durchlassspannungsabfall um 2–3 %, was das Risiko eines thermischen Durchlaufs erhöht. Effektive Gegenmaßnahmen umfassen:

• Aluminiumkühlkörper (ca. 3 °C/W Wärmewiderstand)
• Aktive Kühlung für Lasten über 1 kW
• Dämpfungsschaltungen zur Unterdrückung von Schalttransienten

Eine sorgfältige thermische Konstruktion verbessert die Gesamteffizienz des Systems um 12–15 % während des Dauerbetriebs (aktuelle Studien).

Vorteile von Vollweg-Brückengleichrichtern gegenüber Halbweg-Schaltungen

Bessere Leistungsausnutzung und Stabilität der Ausgangsspannung

Vollweg-Brückengleichrichter nutzen beide Halbwellen des Wechselstroms, wodurch eine nahezu vollständige Eingangsausnutzung erreicht wird, im Vergleich zu 50 % bei Halbweg-Schaltungen. Dies führt zu einer doppelten Ripple-Frequenz (100–120 Hz) und ermöglicht einfachere und kleinere Filter. Die Ausgangsspannung bleibt stabil bei etwa 0,637×V _höhepunkt , wodurch die Spannungseinbrüche unter Last minimiert werden.

Funktion	Vollweg-Gleichrichter	Halbwellengleichrichter
AC-Nutzung	100%	50%
Ripple-Frequenz	2× Eingangsfrequenz	Entspricht dem Eingang
DC-Ausgangsstabilität	Hoch	- Einigermaßen

Verbesserte Transformatornutzung und Systemzuverlässigkeit

Brückengleichrichter eliminieren die Notwendigkeit für Mittelabgriff-Transformatoren und reduzieren Kosten und Komplexität. Symmetrischer Stromfluss verhindert magnetische Unausgewogenheit, eine häufige Ursache für Transformatorenversagen in Hochleistungs-Halbwellensystemen. Thermisch ausgewogene Betriebsweise verlängert die Lebensdauer der Dioden um 25–40 % und verbessert so die Langzeit-Zuverlässigkeit.

Anwendungen von Brückengleichrichtern in modernen Stromversorgungssystemen

Stromversorgungen für Verbraucher- und Industrieselektronik

Brückengleichrichter sind heutzutage überall zu finden, beispielsweise in Wechselstromadaptern für Laptops, Smartphones und zahlreiche internetfähige Geräte. Sie wandeln den unregelmäßigen Wechselstrom aus der Steckdose in einen stabilen Gleichstrom um, den Elektronikbauteile benötigen, um ordnungsgemäß zu funktionieren. In industriellen Anwendungen sorgen diese kleinen Bauteile dafür, dass Motoren gleichmäßig laufen und PLC-Systeme trotz des ständigen elektrischen Störungen in Fabriken korrekt arbeiten. Das Vollwellen-Design zeigt besonders dann seine Vorteile, wenn man es mit den alten Halbwellen-Versionen vergleicht. Es reduziert Spannungsschwankungen um etwa die Hälfte bei gleicher Frequenz, was bedeutet, dass Hersteller kleinere Netzteile bauen können, die dennoch effizient arbeiten und keine Energie verschwenden.

Vorstufige Wechselstrom- zu Gleichstromumwandlung in Ladestationen für Elektrofahrzeuge

In Ladestationen für Elektrofahrzeuge führen Brückengleichrichter zunächst die Umwandlung von Wechselstrom zu Gleichstrom durch, bevor DC-DC-Module die Spannung für das Batterieladen anpassen. Mit Siliziumkarbid-Dioden erreichen moderne Geräte bei Level-2-Laden einen Wirkungsgrad von über 98 %, wodurch Wärmeentwicklung minimiert wird und eine zuverlässige Leistungsübertragung von über 50 kW ohne Transformatorensättigung ermöglicht wird.

Integration in Schnellladung für Gleichstrom und erneuerbare Energiesysteme

Die neueste Generation von ultraschnellen 350-kW-Elektrofahrzeugladegeräten integriert parallele Brückengleichrichterbänke, die dazu beitragen, den 800-V-DC-Zwischenkreis stabil zu halten, selbst wenn Schwankungen im Stromnetz auftreten. Bei Solaranlagen arbeiten Mikro-Wechselrichter ebenfalls zusammen mit Brückengleichrichtern. Diese Bauteile wandeln die wechselnden Wechselstromausgänge der Photovoltaikmodule in Gleichstrom um, um das Maximum Power Point Tracking zu optimieren. Laut Feldmessungen des NREL aus dem Jahr 2023 reduziert dieser Ansatz die Energieverluste um etwa 12 % im Vergleich zu traditionellen Methoden. Besonders interessant an diesen Systemen ist ihre Fähigkeit, sich hochzuskalieren, was insbesondere bei bidirektionalen Stromflüssen in Vehicle-to-Grid-Szenarien und verschiedenen Anwendungen mit erneuerbaren Energiespeichern in unterschiedlichen Branchen von Vorteil ist.

FAQ

Was ist der Hauptvorteil von Brückengleichrichtern gegenüber Halbwellengleichrichtern?

Brückengleichrichter nutzen beide Halbwellen der Wechselstrom-Wellenform, was zu einer höheren Effizienz und Ausgangsleistung führt. Sie liefern auch eine stabilere Gleichstromausgangsspannung, reduzieren die Belastung auf die Bauteile und verbessern die Langlebigkeit des Systems.

Wie verbessern Brückengleichrichter die Effizienz der Wechselstrom- zu Gleichstromumwandlung?

Brückengleichrichter erfassen beide Seiten der elektrischen Welle und nutzen den gesamten Wechselstromzyklus, wodurch eine Effizienz von etwa 80 % oder besser erreicht wird. Dadurch wird Energieverlust minimiert und die Wärmeentwicklung während des Umwandlungsprozesses reduziert.

Warum ist die Welligkeitsfrequenz bei Gleichrichtern wichtig?

Eine höhere Welligkeitsfrequenz vereinfacht das Filtern und hilft, eine stabile Stromversorgung bei unterschiedlichen Lasten aufrechtzuerhalten. Zudem reduziert sie die Größe der erforderlichen Filterkomponenten zur Glättung der Welligkeit und verbessert die Gesamteffizienz der Stromversorgungssysteme.

Welche Rolle spielen Kondensatoren und Drosseln bei der Glättung der Gleichstromausgangsspannung?

Kondensatoren reduzieren Spannungsspitzen und stabilisieren Spannungsschwankungen, während Induktivitäten hochfrequente Störungen filtern und Stromspitzen steuern. Zusammen minimieren sie die Welligkeit erheblich und verbessern die Qualität der Gleichstromversorgung.
