Erfahren Sie mehr über typische Anwendungsschaltungen und Auswahlhinweise für Kleinsignaltransistoren in intelligenten Lautsprechern, wie Schaltsteuerung, Pegelumsetzung und LED-Ansteuerung.
Anwendungshintergrund
Moderne Smart Speaker bieten heute eine Vielzahl von Funktionen über die reine Audiowiedergabe hinaus, darunter Spracherkennung, LED-Display-Steuerung, USB-Wakeup und Relaisauslösung. Kleinsignaltransistoren werden in diesen Systemen weit verbreitet eingesetzt, dank ihres geringen Stromverbrauchs, ihrer schnellen Schaltgeschwindigkeit und der niedrigen Sättigungsspannung.
Anwendungsschaltungen
Auf der Hauptsteuerplatine des Smart Speakers werden NPN-Transistoren verwendet, um Status-LEDs anzusteuern, Leistungsbausteine zu aktivieren oder niederstromige Relais zu schalten. Über GPIOs der Mikrocontroller gesteuert, gewährleisten diese Transistoren ein sauberes und zuverlässiges Schalten der Lasten.
Design-Empfehlungen
Es wird empfohlen, diese Transistoren innerhalb einer VCE-Bemessungsspannung von 20 V und einem Kollektorstrom von 100–200 mA einzusetzen. Verwenden Sie stets einen Basisschutzwiderstand, um den Steuerstrom zu begrenzen. In Kombination mit MOSFETs können sie auch leistungsstärkere Stufen steuern. Diese Transistoren sind ebenfalls gut geeignet für rauscharme Vorverstärker und Relaistreiber.
Beispielsanwendung

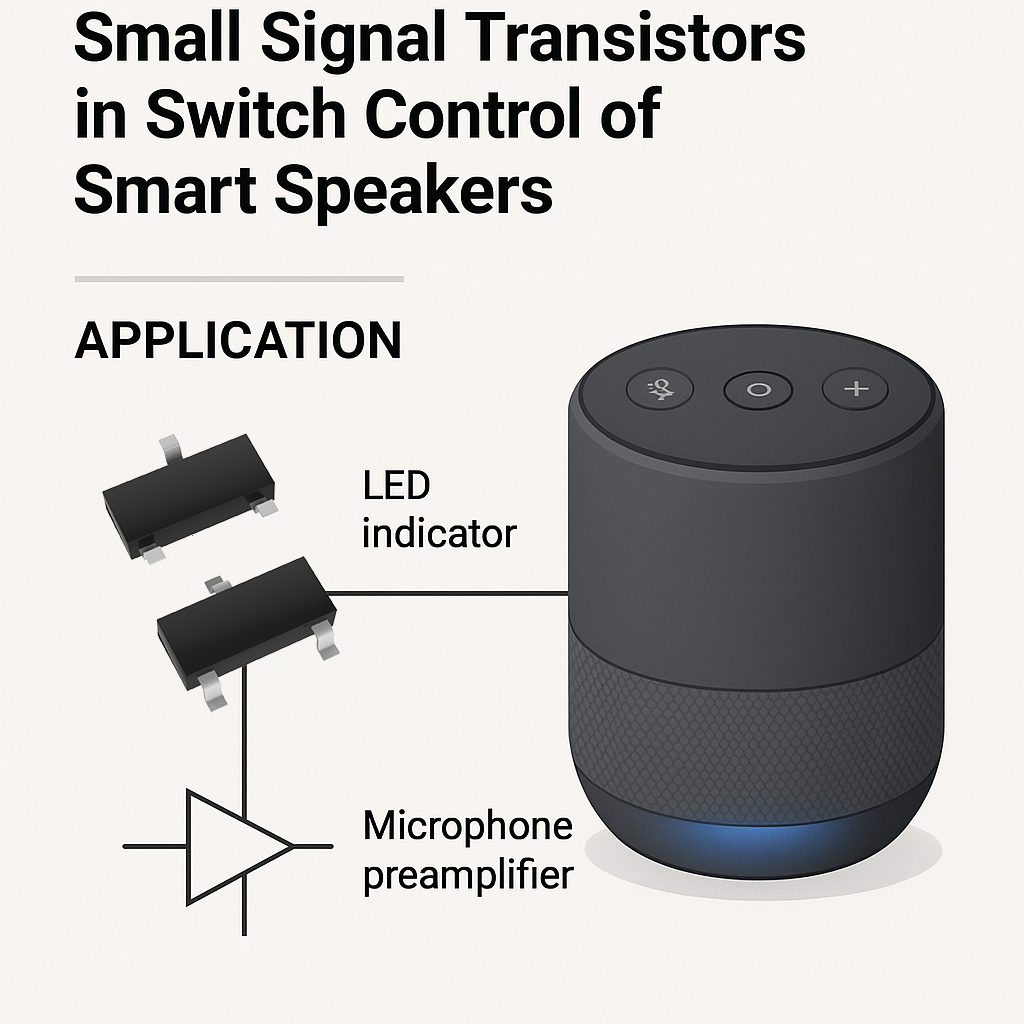

Ein Design für einen intelligenten Lautsprecher verwendete Kleinsignaltransistoren zur Steuerung von LED-Indikatoren und Mikrofonvorverstärkern, wodurch eine schnelle Reaktion und geringe Standby-Leistungsaufnahme ermöglicht wird und die Genauigkeit der Spracherkennung verbessert wird.
