Prozkoumejte klíčové elektřiny aluminiových elektrolytických kondenzátorů: jmenovitá kapacita, unikající proud, ekvivalentní sériová odpor (ESR), proudová vlna, impedance a koeficient disipace (Tanδ). Ideální pro výběr a návrh v vysokorychlostních zdrojích napájení, průmyslové a automobilové elektronice.

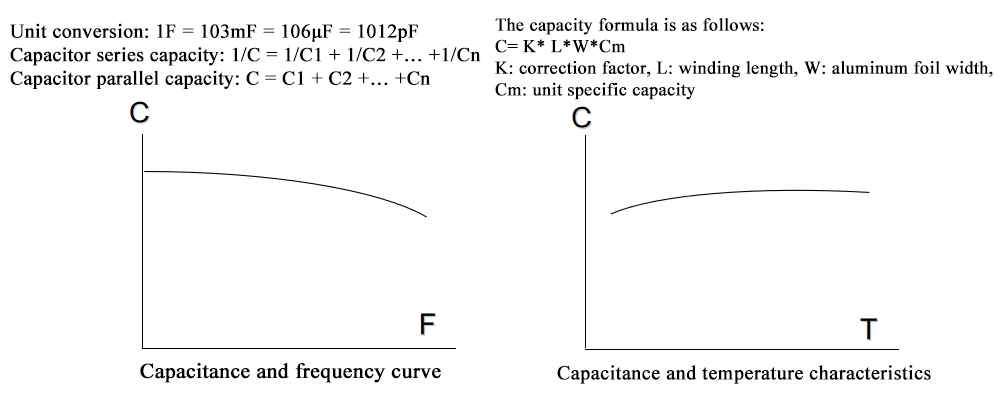

Elektrické charakteristiky kondenzátoru - jmenovitá kapacita (μF):
Jmenovitá kapacita (μF): odkazuje na kapacitní hodnotu označenou na kondenzátoru, která určuje počet nábojů uložených za jednotku napětí a je to nominální hodnota navržené kapacity. Skutečná kapacita kondenzátoru se bude pohybovat v rámci stanovené tolerance. (Výchozí tolerance je ±20%)

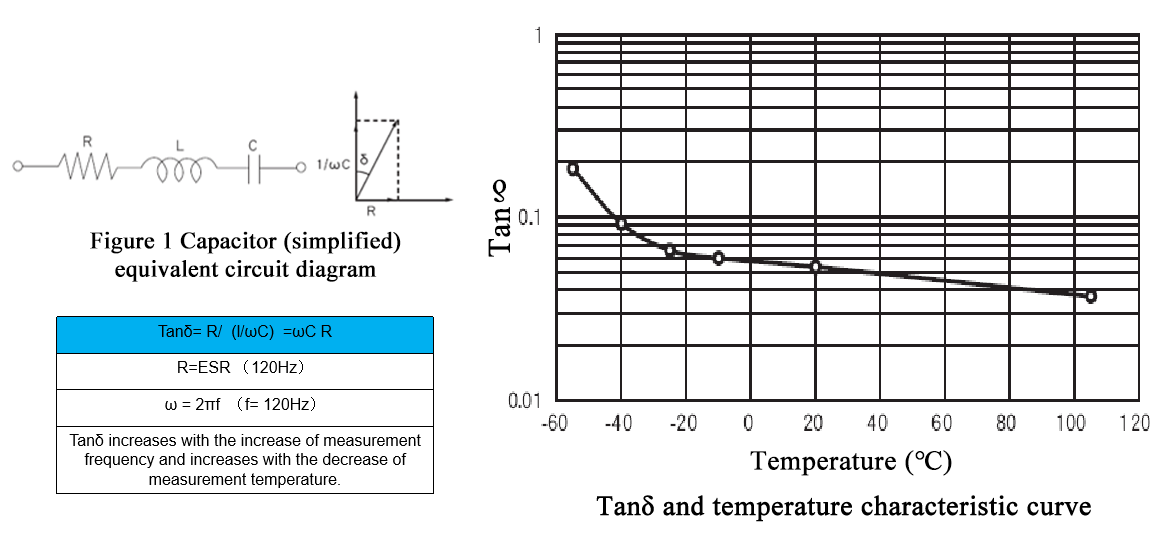

Elektrické charakteristiky kondenzátoru—Tanδ (hodnota DF)
Tanδ: Obrázek znázorňuje zjednodušenou ekvivalentní obvodovou schému kondenzátoru. Ekvivalentní obvodová odporová hodnota ideálního kondenzátoru je R=0, Tanδ=0. Ve skutečnosti však kvůli přítomnosti elektrolytu, elektrolytického papíru a dalších kontaktových odporů je ve ekvivalentním obvodu poměr ekvivalentního sériového odporu ESR k reaktivitě kondenzátoru 1/ωC.

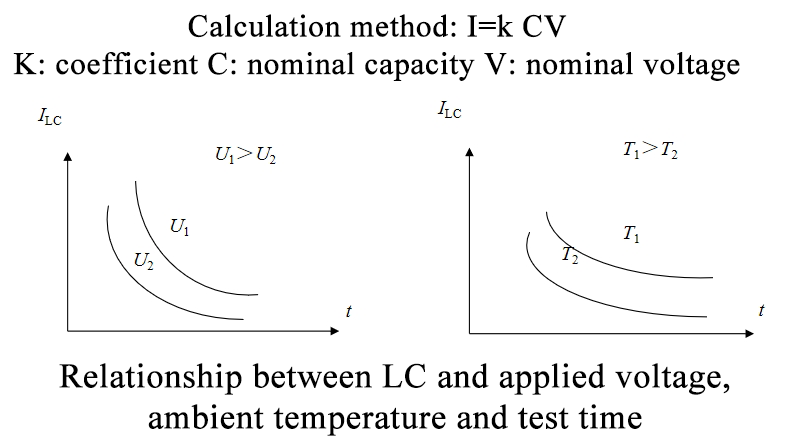

Elektrické vlastnosti kondenzátoru—LC (únikový proud)
Únikový proud (μA): Aluminiové elektrolytické kondenzátory jsou předmětem pracovního napětí a únikový proud je měřen po uplynutí stanoveného časového období testováním únikového proudu procházejícího kondenzátorem. Tato vlastnost se používá především jako indikátorový parametr pro charakterizaci izolačních vlastností oxidního filmu elektrolytických kondenzátorů.

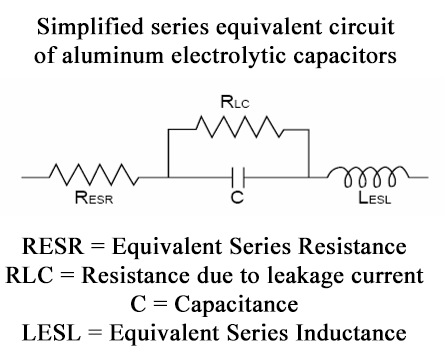

Elektrické vlastnosti kondenzátoru-ESR
ESR (Ω): označuje ekvivalentní sériovou rezistenci elektrolytického kondenzátoru, která je hlavním faktorem ovlivňujícím vytváření tepla kondenzátoru během provozu.
Ekvivalentní sériová rezistence ESR (Ω) je hodnota, která charakterizuje celkovou ohmovskou ztrátu kondenzátoru. V ekvivalentním obvodu je spojena v sérii s kapacitou. Pochází z odporu elektrodní fólie, elektrolytu, vodiče a jejich spojovacího odporu.
Převodní vztah s Tanδ:

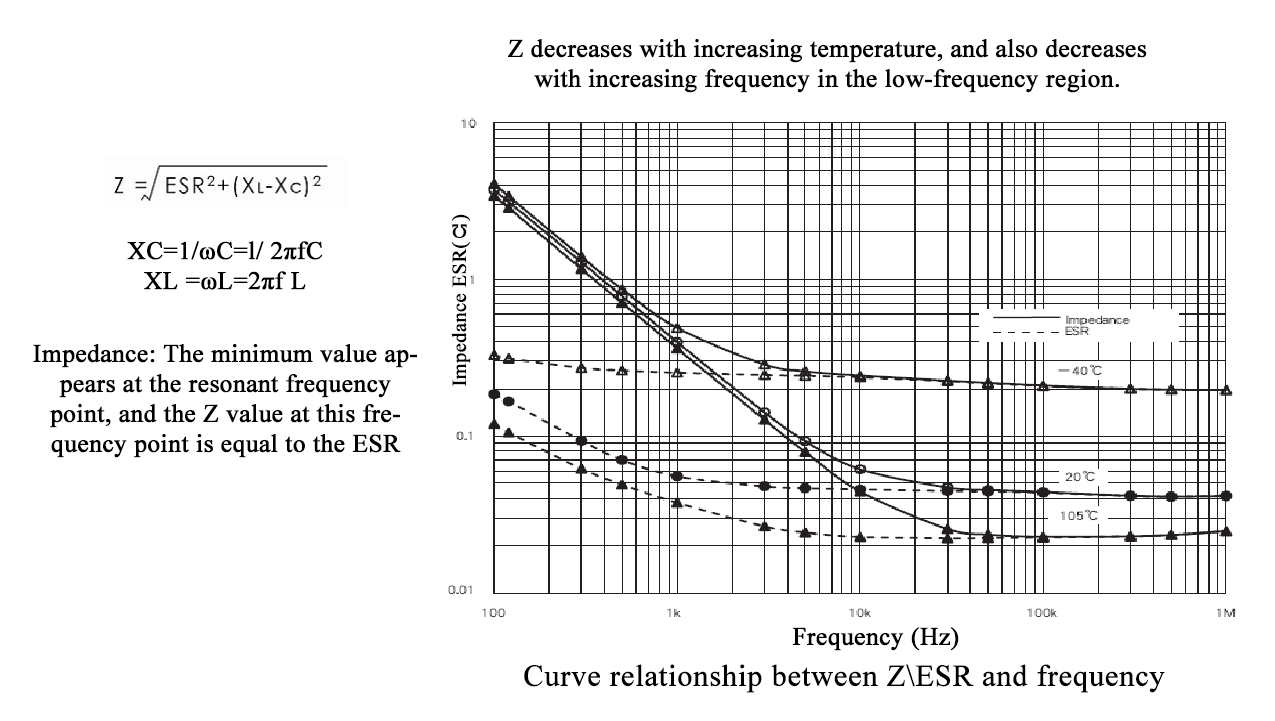

Elektrické vlastnosti kondenzátoru--Z
Impedance Z (Ω): V určité frekvenci je odpor, který brání proudění střídavého proudu, nazýván impedance (Z). Souvisí s kapacitním a indukčním odporem odpovídajícím kapacitě a indukci a také s ekvivalentním sériovým odporom ESR. Konkrétní vyjádření je následující:

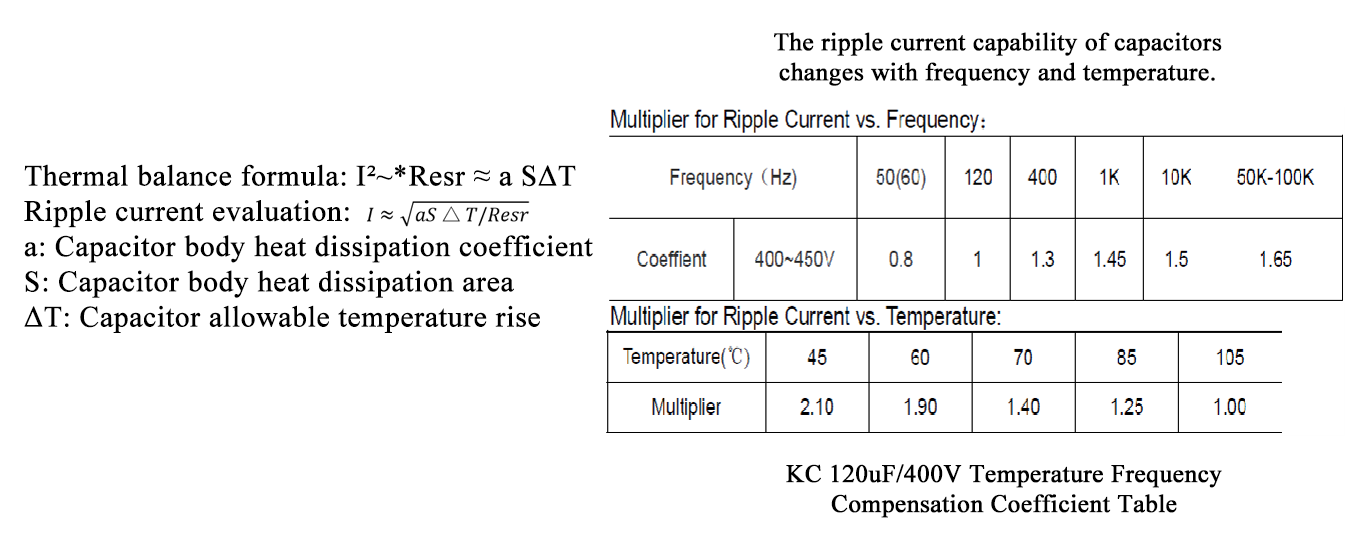

Elektrické vlastnosti kondenzátoru—R.C (pulsní proud)
Proud praskání (mA ef): Pracovní napětí aluminiových elektrolytických kondenzátorů je součástí přímého proudu, na kterou je nařazeno napětí střídavého proudu různých frekvencí. V tomto případě je proud protékající kondenzátorem označován jako proud praskání. Přítomnost tohoto proudu je hlavním faktorem způsobujícím ohřev kondenzátoru. Vzhledem k tomu, že schopnost aluminiových elektrolytických kondenzátorů odolat napětí praskání je úzce spojena s frekvencí přítomného proudu praskání, je nominální proud praskání kondenzátorů obvykle označen spolu s pracovní frekvencí, na kterou je třeba při výběru kondenzátoru upozornit.
Elektrické vlastnosti kondenzátoru - napětí
