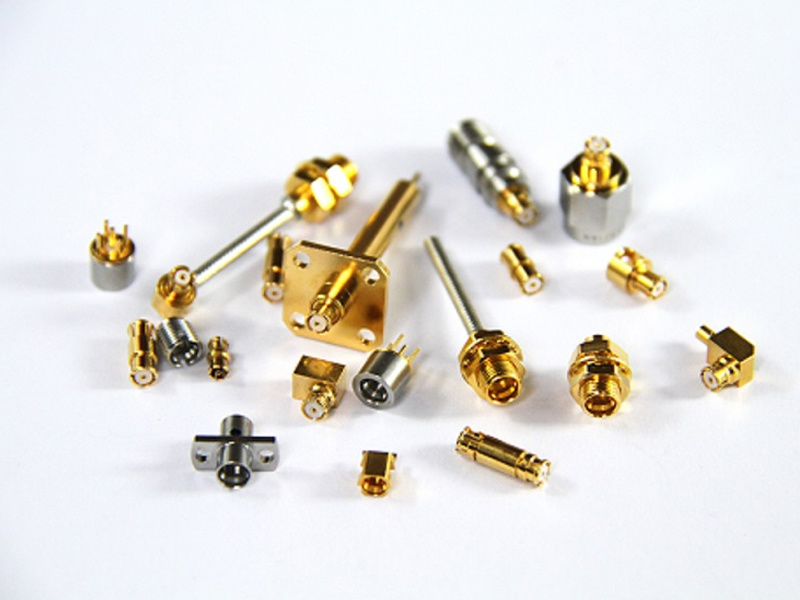

Соединители SMP-типа RF коаксиальные — малый форм-фактор, высокая целостность сигнала

Часто именно мельчайшая деталь определяет, будет ли вся RF-система работать безупречно или выйдет из строя на пределе возможностей. В высокочастотных условиях, где пространство ограничено, а точность имеет первостепенное значение, RF коаксиальный соединитель SMP-типа стал отраслевым стандартом для миниатюрных высокочастотных соединений.

Коннектор SMP — это не просто уменьшенный коаксиальный ВЧ-разъём — это философия проектирования. Он демонстрирует, насколько далеко могут зайти инженерные решения в обеспечении целостности сигнала, механической точности и надёжности системы в пределах нескольких миллиметров металла и диэлектрика.

Компактная силовая установка для высокочастотных систем

ВЧ-разъём типа SMP разработан для систем, работающих до 40 ГГц. В базовых станциях 5G, радиочастотных сборках радаров и радиочастотных модулях для аэрокосмической отрасли каждый миллиметр имеет значение. Именно поэтому конструкция SMP с самонаводящимся соединением и механизмом быстрого соединения стала необходимой для плотных модульных компоновок.

В отличие от традиционных разъёмов SMA или SMB, разъём SMP обеспечивает быстрое подключение и воспроизводимую точность без резьбового соединения. Миниатюрный ВЧ-интерконнект позволяет быстро собирать устройства и обеспечивает высокую механическую стабильность, сокращая время установки и массу системы.

Его контроль импеданса 50 Ом, низкий КСВ и малые потери вносимого сигнала делают его идеальным для применений, требующих целостности сигнала на высоких частотах. Будь то модуль радара на 40 ГГц, микроволновая подсистема или плата радиочастотного соединителя 5G, серия SMP обеспечивает стабильность характеристик при вибрации, перепадах температуры и многократных циклах сопряжения.

Инженерная точность в каждом микроне

Внутри каждого коаксиального ВЧ-разъема SMP инженерное мастерство сочетается с искусством. Контакты из бериллиевой бронзы обеспечивают постоянное усилие при соединении. Покрытие золотом по никелю минимизирует окисление и поддерживает низкое сопротивление контактов в течение длительного срока службы.

Каждая конструкция проходит испытания на потери отражения, КСВ и устойчивость к вносимым потерям, обеспечивая надежность на протяжении тысяч циклов стыковки без визуального контроля. Варианты разъемов SMP с полной фиксацией, ограниченной фиксацией и гладким отверстием обеспечивают гибкое механическое удержание —
важная характеристика для модульных систем, требующих частого подключения и отключения.

Благодаря компактному форм-фактору 40 ГГц, этот миниатюрный ВЧ-разъём позволяет конструкторам систем размещать большее количество каналов на меньшей площади без ущерба для ВЧ-характеристик.

Надёжность в любых условиях

От бортовых систем связи в аэрокосмической отрасли до радарных систем военного назначения, разъём типа SMP доказал свою эффективность в экстремальных условиях эксплуатации. Он устойчив к вибрациям, выдерживает термоциклирование и сохраняет стабильность сигнала при изменении высоты и давления.

В модулях 5G, где сходятся сотни сигнальных путей, соединение SMP упрощает производство и тестирование. Инженеры ценят его самонаводящееся соединение, которое ускоряет сборку, особенно в плотных массивах базовых станций 5G.

Тем временем производители испытательного и измерительного оборудования полагаются на разъёмы SMP благодаря их полосе пропускания 40 ГГц, низкому КСВ и отличной воспроизводимости — важнейшим параметрам для точного анализа сигналов.

Там, где распространяются высокие частоты, вы найдете ВЧ-разъемы типа SMP, которые тихо, но критически важно обеспечивают идеальное согласование импеданса и стабильное соединение.

Современный стандарт миниатюризации ВЧ-сигналов

Эволюция коаксиальных ВЧ-разъемов следует тому же пути, что и электроника: меньше, легче и быстрее. Серия разъемов SMP представляет эту эволюцию — предлагая миниатюрное ВЧ-решение для межсоединений, сочетающее электрическую точность с механической надежностью.

Возможность самосборки без предварительной центровки делает их идеальными для модульных микроволновых сборок, где ограничения по месту не оставляют пространства для резьбовых соединителей. В то же время их прочная конструкция обеспечивает стабильную производительность даже в аэрокосмической, оборонной промышленности и системах связи 5G.

По мере того как ВЧ-частоты поднимаются выше 30 ГГц, а конструкции требуют более плотной интеграции, разъемы SMP становятся предпочтительным выбором для инженеров, создающих компактное высокоплотное коммуникационное оборудование.

Поддержка настройки и интеграции

Мы поставляем полный ассортимент СВЧ-коаксиальных разъемов типа SMP, доступных в вариантах для монтажа на плату, кабельного монтажа и проходных вариантов. Доступны индивидуальные параметры согласования импеданса, варианты покрытия и механические фиксаторы для удовлетворения конкретных требований применения.

Наши разъёмы соответствуют директивам RoHS и REACH, изготавливаются из прецизионной латуни и нержавеющей стали с контактами с золотым покрытием. Мы обеспечиваем стабильные сроки поставок, гибкий минимальный объем заказа и предоставляем комплектацию BOM для проектов интегрированных СВЧ-модулей.

Благодаря наличию складских запасов и технической поддержке мы помогаем клиентам оптимизировать процессы проектирования, тестирования и массового производства. Наша глобальная логистическая система гарантирует постоянную доступность продукции для производителей OEM и ODM.

Инновации, которые соединяют будущее

Будущее высокочастотного соединения будет зависеть от того, насколько малыми, быстрыми и надежными смогут стать наши соединители. Разъём типа SMP уже возглавляет эту трансформацию — обеспечивая точность и производительность при объединении технологий 5G, радаров, аэрокосмической промышленности и спутниковых систем.

Для разработчиков систем, работающих с ВЧ-разъемами на 40 ГГц, модулями с автоматическим соединением или миниатюрными ВЧ-соединителями, серия SMP представляет собой как инновацию, так и гарантию — что независимо от того, насколько малым становится ваш дизайн, целостность сигнала остается неизменной.
