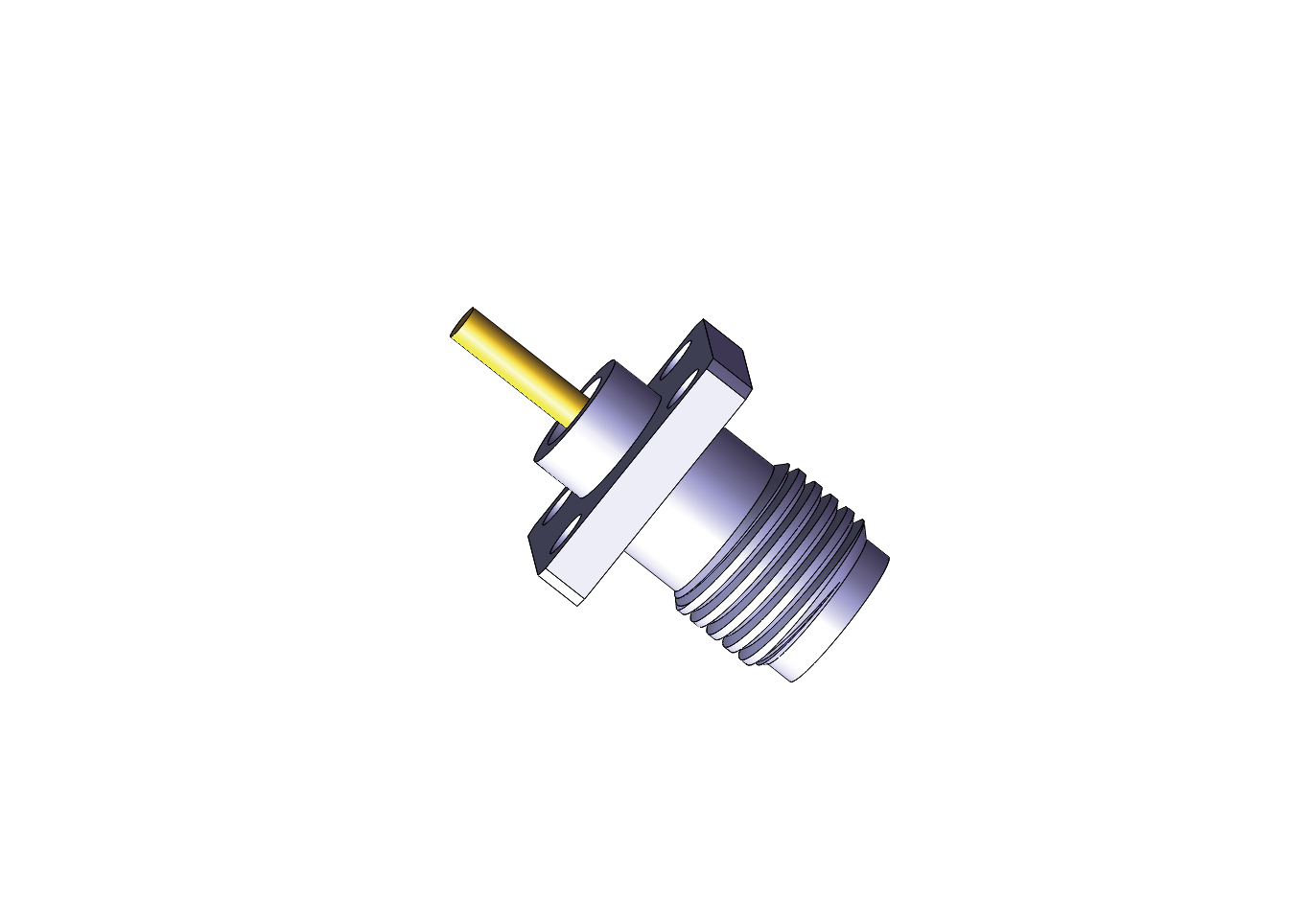

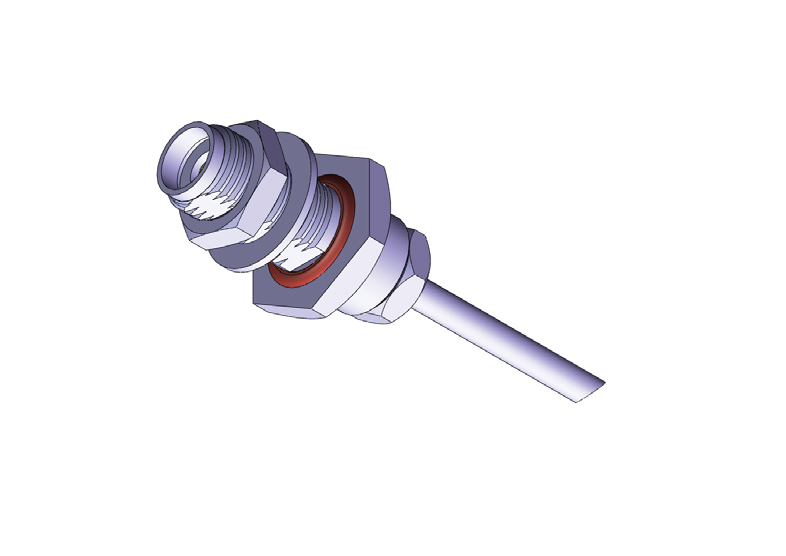

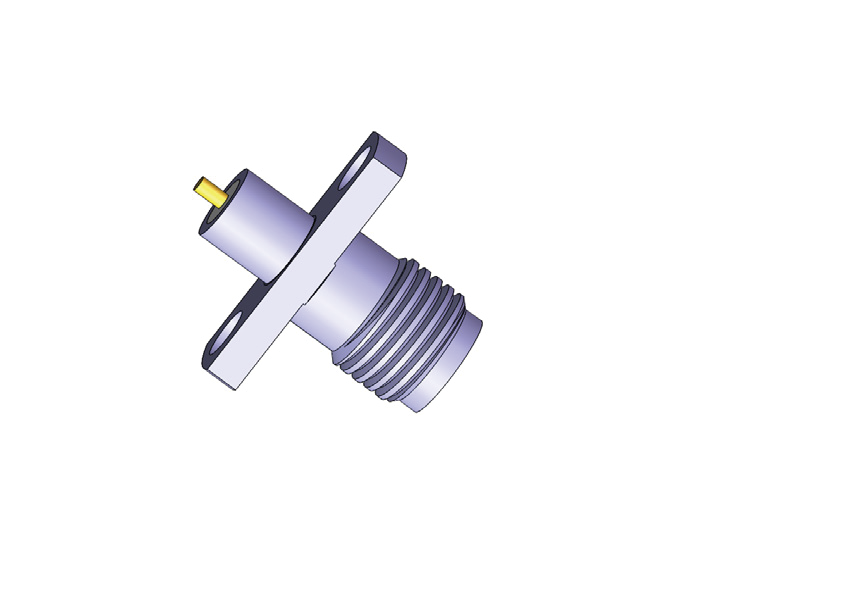

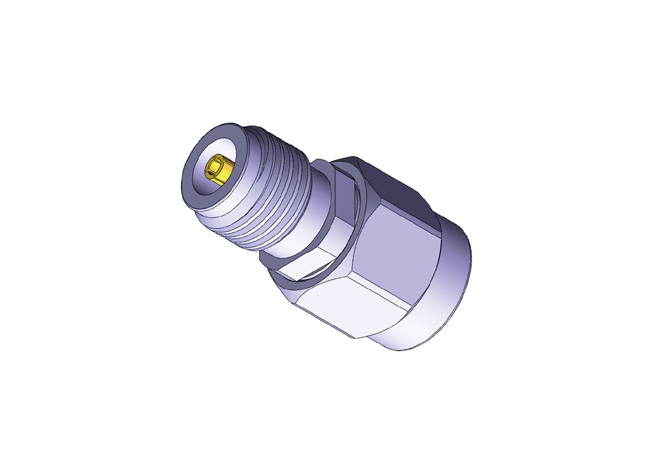

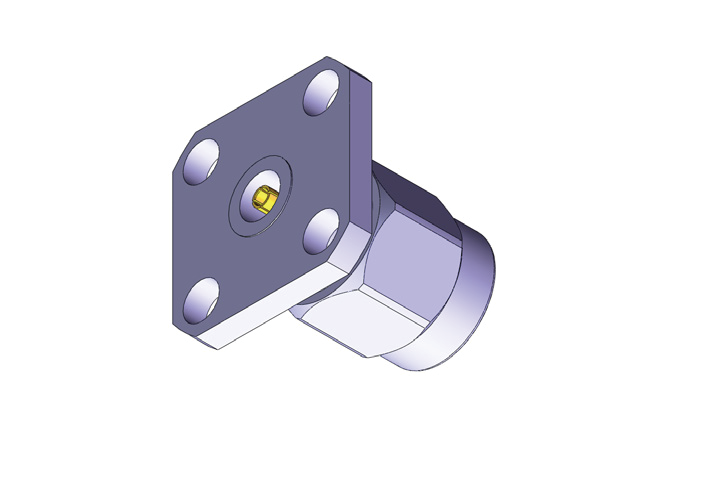

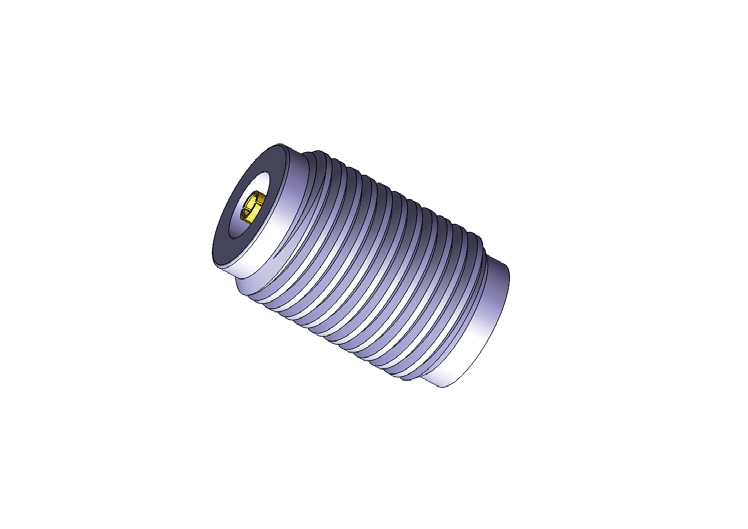

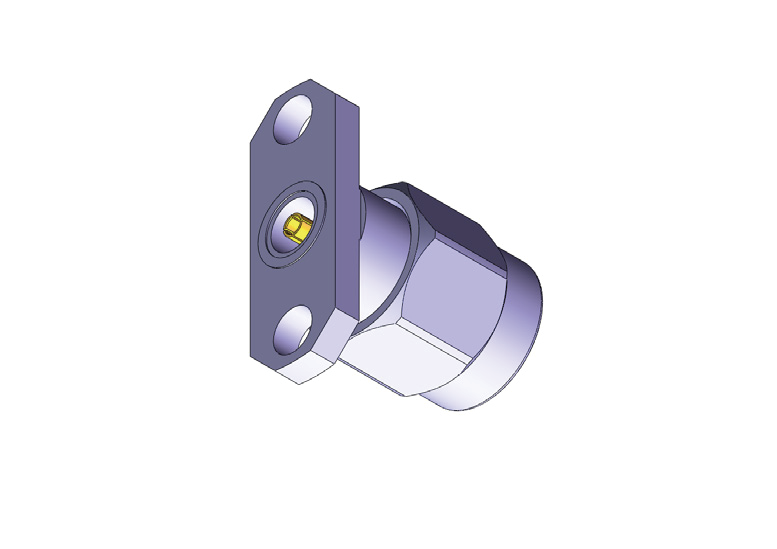

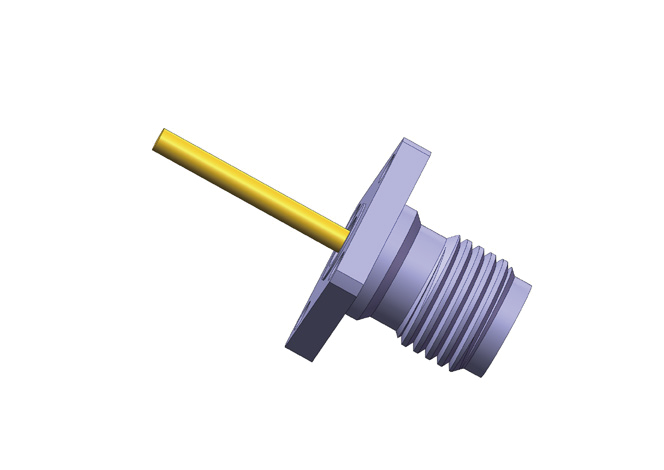

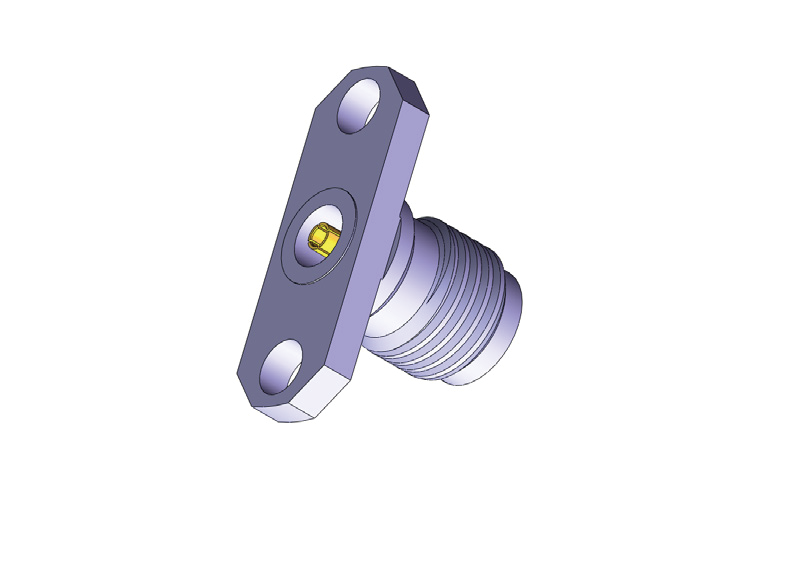

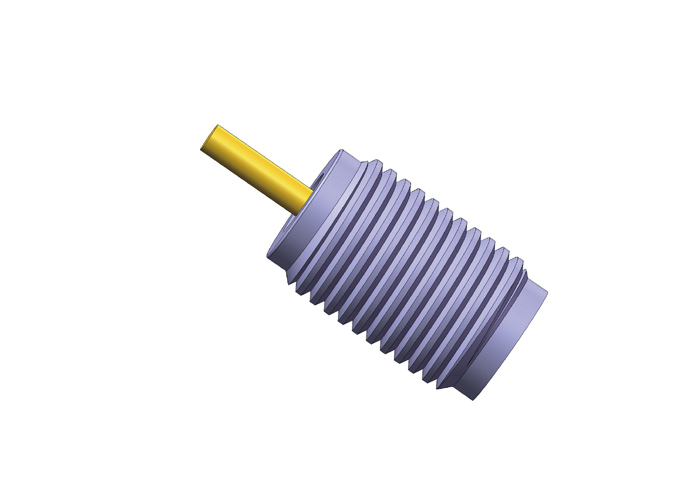

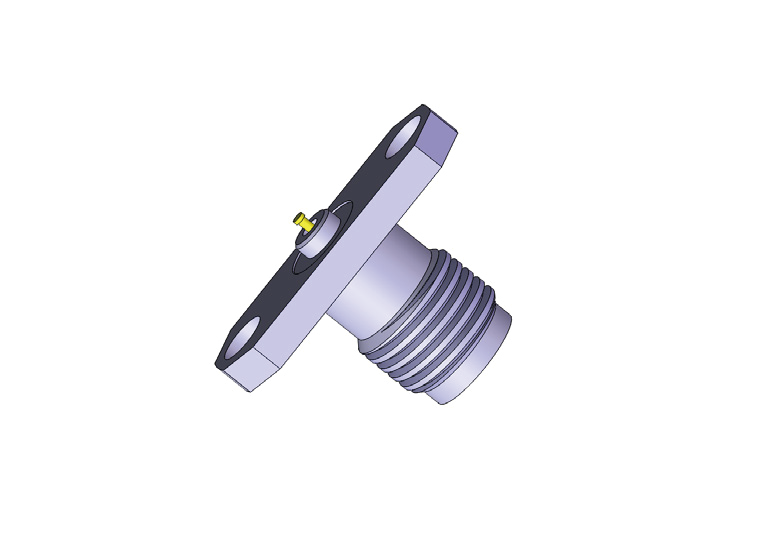

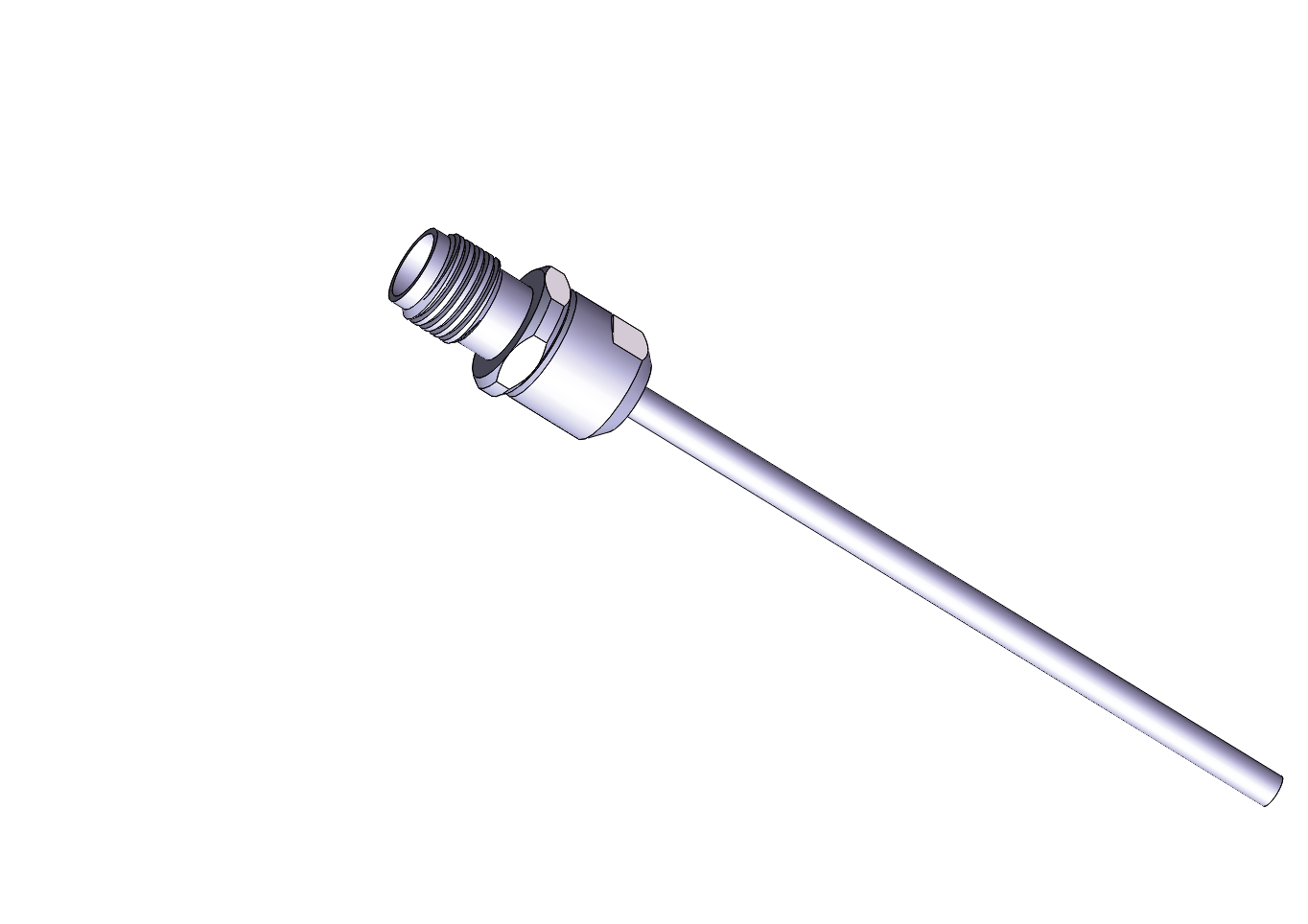

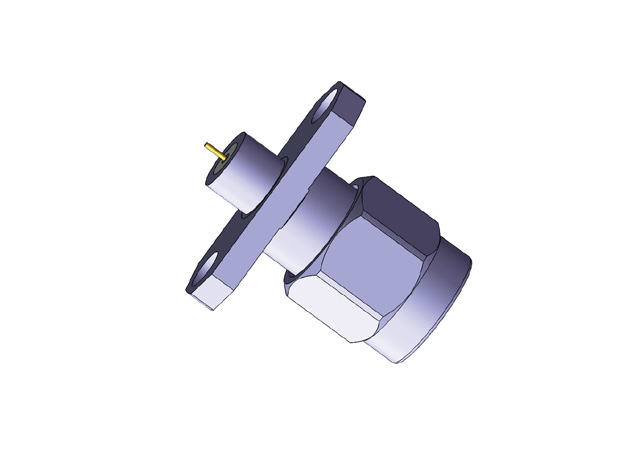

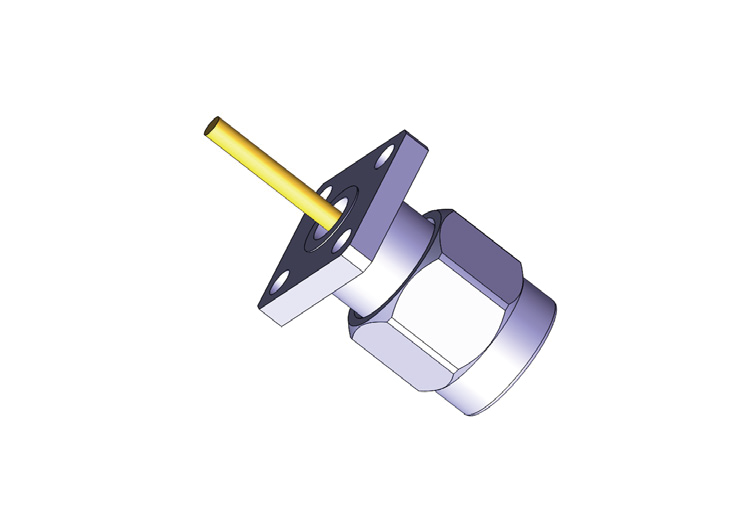

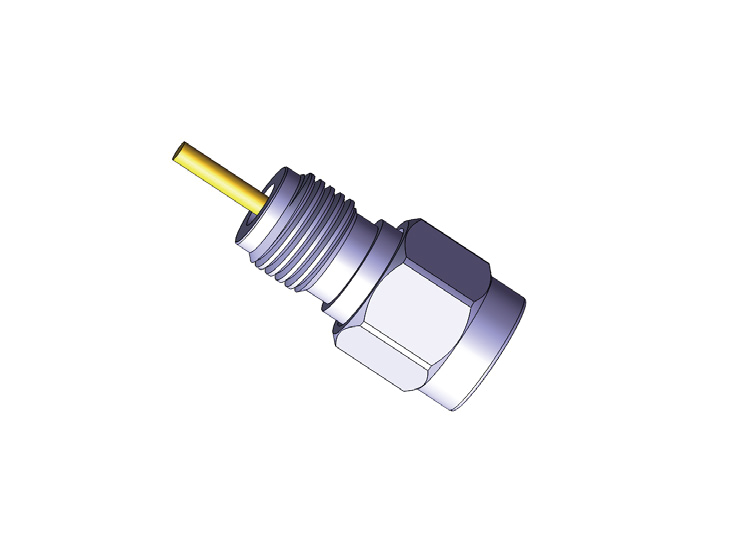

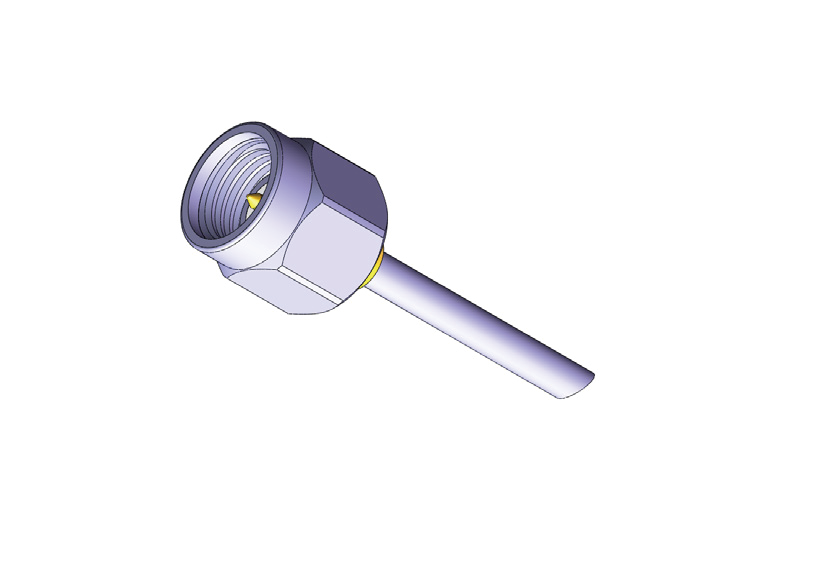

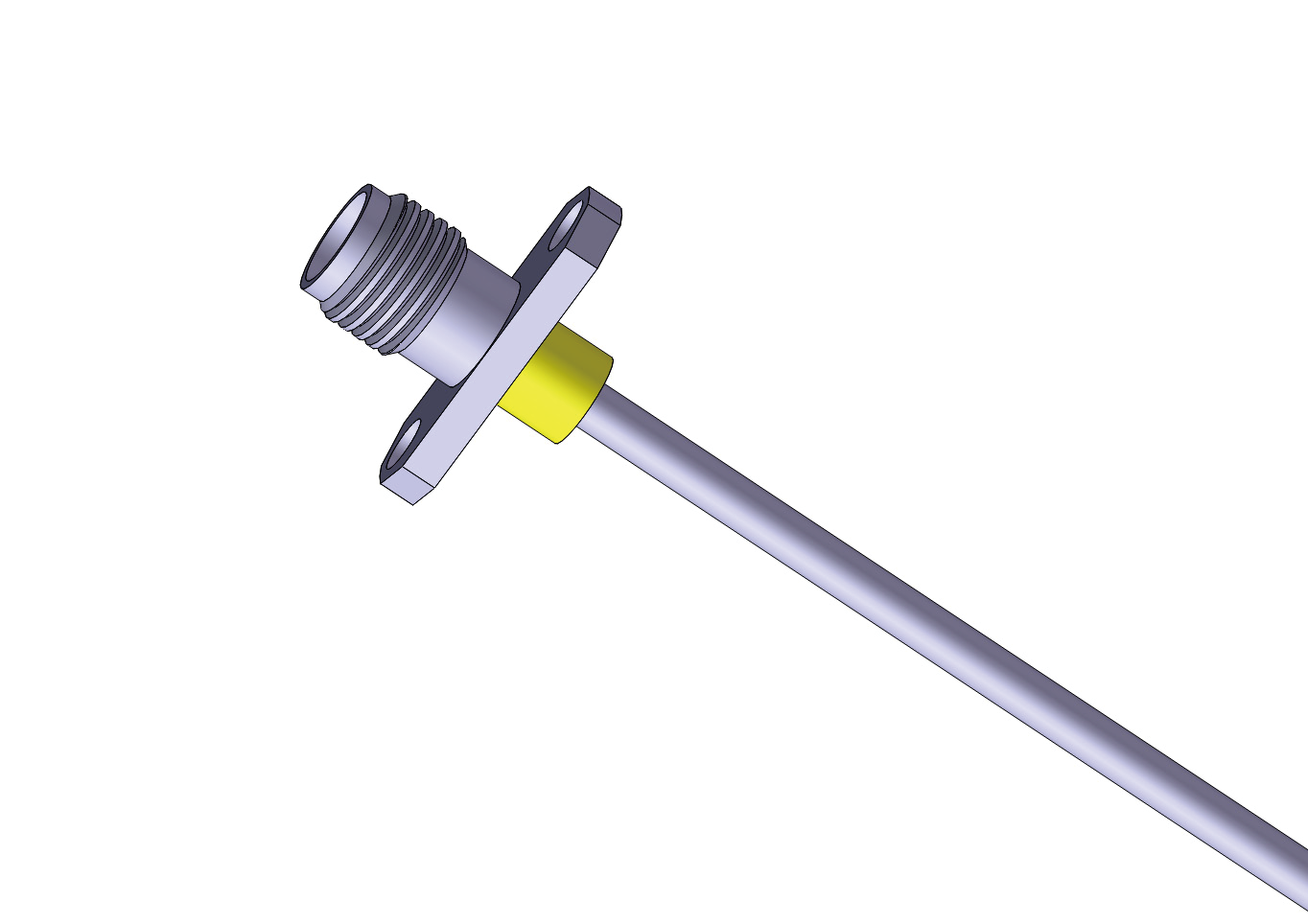

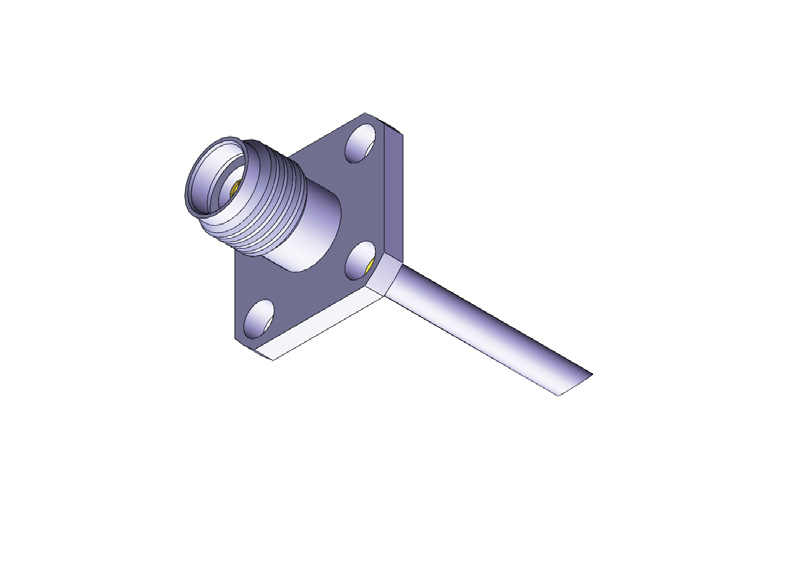

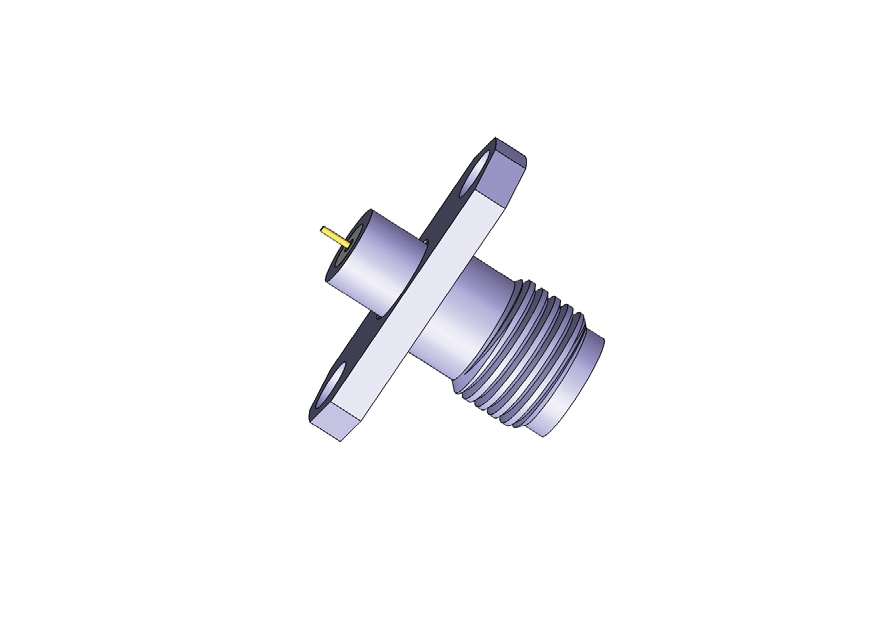

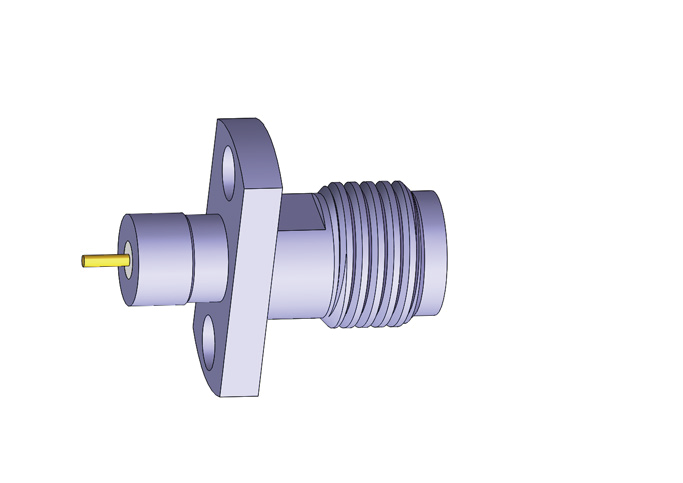

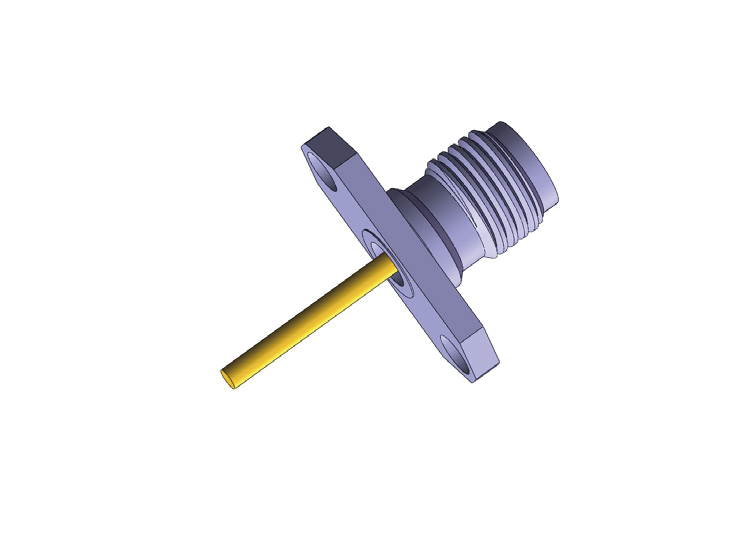

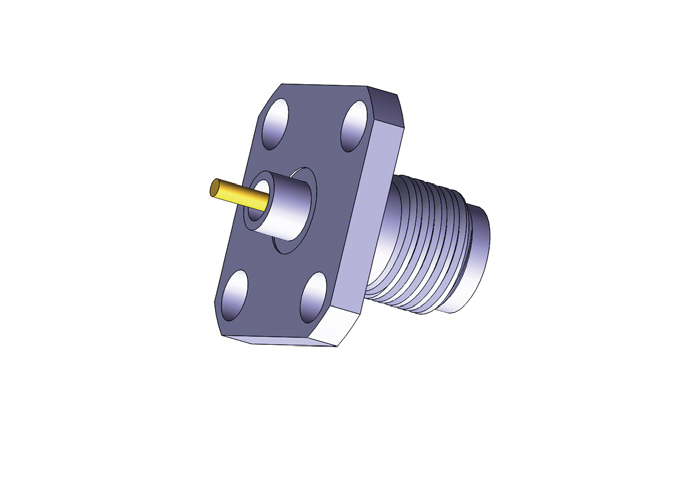

De 2,92 mm hoogfrequent RF-connectorserie is met precisie-techniek en een low-loss ontwerp uitgevoerd om stabiele, hoogwaardige signaaltransmissie tot 40 GHz te bieden. De serie wordt veel gebruikt in communicatiesystemen, microgolf testinstrumenten, mmWave-modules en RF-laboratoriumopstellingen, en ondersteunt meerdere connectorconfiguraties en interfacecompatibiliteit. JARON biedt een volledige service van standaardproducten tot op maat gemaakte kabels, inclusief technische selectie, prestatievalidatie, snelle levering en garantie voor langdurige levering, en levert hiermee betrouwbare en consistente RF-interconnectie-oplossingen.
| Elektrische eigenschappen | |
| Karakteristieke impedantie | 50Ω |
| Frequentiebereik | DC~40GHz |
| Verlies | ≤0,06√f(GHz) dB |
| Contactweerstand | Binnenleider ≤ 3 mΩ |
| Buitenleider ≤ 2 mΩ | |
| Isolatieweerstand | ≥5000 MΩ |
| Diëlektrische weerstandsspanning | ≥750 VRMS (op zeeniveau) |
| Milieu kenmerken | |
| Temperatuurbereik | -65℃+165℃ |
| Trilling | GJB360B - 2009 Testmethode 204, Testomstandigheid D |
| Schok | GJB360B - 2009 Testmethode 213, Testomstandigheid I |
| Zoutnevel (corrosie) | GJB360B - 2009 Testmethode 101, Testvoorwaarde B |
| Vochtbestendigheid | GJB360B - 2009 Testmethode 106, Stap 7b weggelaten |
| Mechanische eigenschappen | |
| Duurtrekkracht | 1. 7 Nm |
| Aanbevolen torque | 0,8 Nm tot 1,1 Nm |
| Levensduur | ≥ 1000 keer |
| Materialen/Oppervlaktebehandeling | |
| Behuizing | RVS / gepassiveerd & messing / goud-geplateerd |
| Binnenleider | Berylliumbrons / goud-geplateerd |
| Isolator | PEI en PTFE |
