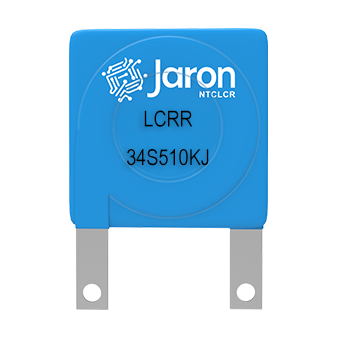

Ultra-Hochenergie-Varistor für außergewöhnlich schweren Überspannungsschutz (34S K / KJ Serie)
Die MOV 34S Serie Metalloxidvaristoren (K- und KJ-Typen) sind überdimensionierte Schwerlast-Schutzkomponenten, die für die härtesten elektrischen Umgebungen konzipiert wurden, einschließlich Stromnetze, Überspannungsschutzzellen und blitzausgesetzte AC-Leitungen. Mit herausragender Energieaufnahme und struktureller Robustheit verfügt die KJ-Version über dickere Anschlüsse und verstärkte Lötpins für eine erhöhte Zuverlässigkeit. Diese Serie umfasst einen breiten Spannungsbereich von Varistoren (180V–1120V), wodurch Leistungsfähigkeit und internationale Standardsicherheit gewährleistet wird.
Die MOV 34S Serie eignet sich für den ultra-hohen Überspannungsschutz in:
| Teilenummer | Maximale zulässige Spannung | Varistorspannung | Maximale Schaltspannung | Durchhalte-Stoßstrom | Energie 10/1000μS | Nominalleistung | Typische Kapazität (Referenz) | ||
| Standard | AC(V) | Gleichspannung (V) | V1mA(V) | Durchlassstrom (A) | Kondensatorspannung (V) | I(A) Standard | (J) Standard | (W) | @1KHPF |
| LCRR34S130K | 130 | 170 | 200(185~225) | 300 | 340 | 40000 | 330 | 2.1 | 8000 |
| LCRR34S140K | 140 | 180 | 220(198-242) | 300 | 360 | 40000 | 360 | 2.1 | 7800 |
| LCRR34S150K | 150 | 200 | 240(216~264) | 300 | 395 | 40000 | 390 | 21 | 7600 |
| LCRR34S175K | 175 | 225 | 270(243-297) | 300 | 455 | 40000 | 420 | 2.1 | 7200 |
| LCRR34S190K | 190 | 250 | 300(270-330) | 300 | 505 | 40000 | 460 | 2.1 | 7000 |
| LCRR34S210K | 210 | 275 | 330(297~363) | 300 | 550 | 40000 | 500 | 2.1 | 6400 |
| LCRR34S230K | 230 | 300 | 360(324~396) | 300 | 595 | 40000 | 510 | 2.1 | 6000 |
| LCRR34S250K | 250 | 320 | 390(351~429) | 300 | 650 | 40000 | 530 | 2.1 | 4800 |
| LCRR34S275K | 275 | 350 | 430(387~473) | 300 | 710 | 40000 | 600 | 21 | 4600 |
| LCRR34S300K | 300 | 385 | 470(423-517) | 300 | 775 | 40000 | 650 | 21 | 4100 |
| LCRR34S320K | 320 | 415 | 510(459-561) | 300 | 845 | 40000 | 700 | 21 | 4000 |
| LCRR34S350K | 350 | 460 | 560(504~616) | 300 | 920 | 40000 | 730 | 2.1 | 3800 |
| LCRR34S385K | 385 | 505 | 620(558~682) | 300 | 1025 | 40000 | 780 | 2.1 | 3600 |
| LCRR34S420K | 420 | 560 | 680(612~748) | 300 | 1120 | 40000 | 810 | 2.1 | 3300 |
| LCRR34S460K | 460 | 615 | 750(675~825) | 300 | 1240 | 40000 | 850 | 21 | 3000 |
| LCRR34S485K | 485 | 640 | 780(702-858) | 300 | 1290 | 40000 | 930 | 2.1 | 2850 |
| LCRR34S510K | 510 | 670 | 820(738~902) | 300 | 1355 | 40000 | 970 | 21 | 2700 |
| LCRR34S550K | 550 | 745 | 910(819-1001) | 300 | 1500 | 40000 | 1050 | 2.1 | 2100 |
| LCRR34S625K | 625 | 825 | 1000(900-1100) | 300 | 1650 | 40000 | 1120 | 2.1 | 1700 |
| LCRR34S680K | 680 | 895 | 1100(990-1210) | 300 | 1815 | 40000 | 1250 | 2.1 | 1520 |
| LCRR34S750K | 750 | 990 | 1200(1080-1320) | 300 | 1980 | 40000 | 1340 | 2.1 | 1400 |
| LCRR34S880K | 880 | 1140 | 1400(1260-1540) | 300 | 2310 | 40000 | 1400 | 2.1 | 1200 |
| LCRR34S1000K | 1000 | 1280 | 1600(1400-1760) | 300 | 2640 | 40000 | 1500 | 21 | 1100 |
| LCRR34S1100K | 1100 | 1465 | 1800(1620-1980) | 300 | 2970 | 40000 | 1600 | 2.1 | 1000 |
| Teilenummer | Maximale zulässige Spannung | Varistorspannung | Maximale Schaltspannung | Durchhalte-Stoßstrom | Energie 10/1000μS | Nominalleistung | Typische Kapazität (Referenz) | ||
| Hochspannungsschlag | AC(V) | Gleichspannung (V) | V1mA(V) | Durchlassstrom (A) | Kondensatorspannung (V) | I(A) Hochspannungsschutz | (J) Hoher Surge | (W) | @1KHPF |
| LCRR34S130KJ | 130 | 170 | 200(185~225) | 300 | 340 | 50000 | 363 | 2.1 | 8000 |
| LCRR34S140KJ | 140 | 180 | 220(198-242) | 300 | 360 | 50000 | 396 | 2.1 | 7800 |
| LCRR34S150KJ | 150 | 200 | 240(216~264) | 300 | 395 | 50000 | 429 | 21 | 7600 |
| LCRR34S175KJ | 175 | 225 | 270(243-297) | 300 | 455 | 50000 | 462 | 2.1 | 7200 |
| LCRR34S190KJ | 190 | 250 | 300(270-330) | 300 | 505 | 50000 | 506 | 2.1 | 7000 |
| LCRR34S210KJ | 210 | 275 | 330(297~363) | 300 | 550 | 50000 | 550 | 2.1 | 6400 |
| LCRR34S230KJ | 230 | 300 | 360(324~396) | 300 | 595 | 50000 | 561 | 2.1 | 6000 |
| LCRR34S250KJ | 250 | 320 | 390(351~429) | 300 | 650 | 50000 | 583 | 2.1 | 4800 |
| LCRR34S275KJ | 275 | 350 | 430(387~473) | 300 | 710 | 50000 | 660 | 21 | 4600 |
| LCRR34S300KJ | 300 | 385 | 470(423-517) | 300 | 775 | 50000 | 715 | 21 | 4100 |
| LCRR34S320KJ | 320 | 415 | 510(459-561) | 300 | 845 | 50000 | 770 | 21 | 4000 |
| LCRR34S350KJ | 350 | 460 | 560(504~616) | 300 | 920 | 50000 | 803 | 2.1 | 3800 |
| LCRR34S385KJ | 385 | 505 | 620(558~682) | 300 | 1025 | 50000 | 858 | 2.1 | 3600 |
| LCRR34S420KJ | 420 | 560 | 680(612~748) | 300 | 1120 | 50000 | 891 | 2.1 | 3300 |
| LCRR34S460KJ | 460 | 615 | 750(675~825) | 300 | 1240 | 50000 | 935 | 21 | 3000 |
| LCRR34S485KJ | 485 | 640 | 780(702-858) | 300 | 1290 | 50000 | 1023 | 2.1 | 2850 |
| LCRR34S510KJ | 510 | 670 | 820(738~902) | 300 | 1355 | 50000 | 1067 | 21 | 2700 |
| LCRR34S550KJ | 550 | 745 | 910(819-1001) | 300 | 1500 | 50000 | 1155 | 2.1 | 2100 |
| LCRR34S625KJ | 625 | 825 | 1000(900-1100) | 300 | 1650 | 50000 | 1232 | 2.1 | 1700 |
| LCRR34S680KJ | 680 | 895 | 1100(990-1210) | 300 | 1815 | 50000 | 1375 | 2.1 | 1520 |
| LCRR34S750KJ | 750 | 990 | 1200(1080-1320) | 300 | 1980 | 50000 | 1474 | 2.1 | 1400 |
| LCRR34S880KJ | 880 | 1140 | 1400(1260-1540) | 300 | 2310 | 50000 | 1540 | 2.1 | 1200 |
| LCRR34S1000KJ | 1000 | 1280 | 1600(1400-1760) | 300 | 2640 | 50000 | 1650 | 21 | 1100 |
| LCRR34S1100KJ | 1100 | 1465 | 1800(1620-1980) | 300 | 2970 | 50000 | 1760 | 2.1 | 1000 |
