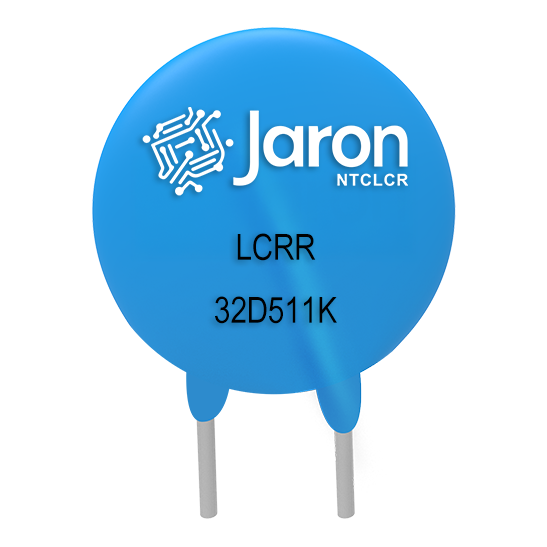

Hochleistungs-Varistor für extremen Überspannungsschutz (32D K / KJ Serie)
Die MOV 32D Serie Metalloxidvaristoren (K- und KJ-Typen) sind für die Unterdrückung von ultra-hohen Energiespitzen in Hochspannungs- und schweren Systemen konzipiert. Ideal für Unterrichtswerke, industrielle Leitungen und große Wechselrichterschaltungen zeichnet sich diese Serie durch herausragende Überspannungsbelastbarkeit und Energiehandhabungsfähigkeit aus. Der K-Typ verwendet standardmäßige Radialkontakte, während der KJ-Typ dicke Kontakte für eine bessere Löteigenschaft und Überspannungsleistung bietet. Die 32D Serie unterstützt Varistorspannungen von 180V bis 1120V für extreme Schutzanwendungen.
Die MOV 32D Serie ist ideal für übersteuerte Spitzen in:
| Teilenummer | Maximale zulässige Spannung | Varistorspannung | Maximale Schaltspannung | Durchhalte-Stoßstrom | Energie 10/1000μS | Nominalleistung | Typische Kapazität (Referenz) | ||
| Standard | AC(V) | Gleichspannung (V) | V1mA(V) | Durchlassstrom (A) | Kondensatorspannung (V) | I(A) Standard | (J) Standard | (W) | @1KHPF |
| LCRR32D201K | 130 | 170 | 200(185~225) | 200 | 340 | 25000 | 250 | 1.6 | 5200 |
| LCRR32D221K | 140 | 180 | 220(198~242) | 200 | 360 | 25000 | 270 | 1.6 | 5150 |
| LCRR32D241K | 150 | 200 | 240(216~264) | 200 | 395 | 25000 | 290 | 1.6 | 5100 |
| LCRR32D271K | 175 | 225 | 270(243~297) | 200 | 455 | 25000 | 300 | 1.6 | 4800 |
| LCRR32D301K | 190 | 250 | 300(270-330) | 200 | 505 | 25000 | 330 | 1.6 | 4550 |
| LCRR32D331K | 210 | 275 | 330(297~363) | 200 | 550 | 25000 | 360 | 1.6 | 4300 |
| LCRR32D361K | 230 | 300 | 360(324~396) | 200 | 595 | 25000 | 380 | 1.6 | 3900 |
| LCRR32D391K | 250 | 320 | 390(351-429) | 200 | 650 | 25000 | 400 | 1.6 | 3200 |
| LCRR32D431K | 275 | 350 | 430(387~473) | 200 | 710 | 25000 | 430 | 1.6 | 3100 |
| LCRR32D471K | 300 | 385 | 470(423~517) | 200 | 775 | 25000 | 460 | 1.6 | 2800 |
| LCRR32D511K | 320 | 415 | 510(459~561) | 200 | 845 | 25000 | 510 | 1.6 | 2700 |
| LCRR32D561K | 350 | 460 | 560(504~616) | 200 | 920 | 25000 | 540 | 1.6 | 2550 |
| LCRR32D621K | 385 | 505 | 620(558~682) | 200 | 1025 | 25000 | 570 | 1.6 | 2400 |
| LCRR32D681K | 420 | 560 | 680(612-748) | 200 | 1120 | 25000 | 600 | 1.6 | 2200 |
| LCRR32D751K | 460 | 615 | 750(675~825) | 200 | 1240 | 25000 | 620 | 1.6 | 2000 |
| LCRR32D781K | 485 | 640 | 780(702-858) | 200 | 1290 | 25000 | 660 | 1.6 | 1900 |
| LCRR32D821K | 510 | 670 | 820(738~902) | 200 | 1355 | 25000 | 700 | 1.6 | 1800 |
| LCRR32D911K | 550 | 745 | 910(819-1001) | 200 | 1500 | 25000 | 750 | 1.6 | 1300 |
| LCRR32D102K | 625 | 825 | 1000(900-1100) | 200 | 1650 | 25000 | 780 | 1.6 | 1200 |
| LCRR32D112K | 680 | 895 | 1100(990-1210) | 200 | 1815 | 25000 | 810 | 1.6 | 1000 |
| LCRR32D122K | 750 | 990 | 1200(1080-1320) | 200 | 1980 | 25000 | 910 | 1.6 | 920 |
| LCRR32D142K | 880 | 1140 | 1400(1260-1540) | 200 | 2310 | 25000 | 960 | 1.6 | 800 |
| LCRR32D162K | 1000 | 1280 | 1600(1400~1760) | 200 | 2640 | 25000 | 1020 | 1.6 | 700 |
| LCRR32D182K | 1100 | 1465 | 1800(1620~1980) | 200 | 2970 | 25000 | 1080 | 1.6 | 600 |
| Teilenummer | Maximale zulässige Spannung | Varistorspannung | Maximale Schaltspannung | Durchhalte-Stoßstrom | Energie 10/1000μS | Nominalleistung | Typische Kapazität (Referenz) | ||
| Hochspannungsschlag | AC(V) | Gleichspannung (V) | V1mA(V) | Durchlassstrom (A) | Kondensatorspannung (V) | I(A) Hochspannungsschutz | (J) Hoher Surge | (W) | @1KHPF |
| LCRR32D201KJ | 130 | 170 | 200(185~225) | 200 | 340 | 30000 | 250 | 1.6 | 5200 |
| LCRR32D221KJ | 140 | 180 | 220(198~242) | 200 | 360 | 30000 | 270 | 1.6 | 5150 |
| LCRR32D241KJ | 150 | 200 | 240(216~264) | 200 | 395 | 30000 | 290 | 1.6 | 5100 |
| LCRR32D271KJ | 175 | 225 | 270(243~297) | 200 | 455 | 30000 | 300 | 1.6 | 4800 |
| LCRR32D301KJ | 190 | 250 | 300(270-330) | 200 | 505 | 30000 | 330 | 1.6 | 4550 |
| LCRR32D331KJ | 210 | 275 | 330(297~363) | 200 | 550 | 30000 | 360 | 1.6 | 4300 |
| LCRR32D361KJ | 230 | 300 | 360(324~396) | 200 | 595 | 30000 | 380 | 1.6 | 3900 |
| LCRR32D391KJ | 250 | 320 | 390(351-429) | 200 | 650 | 30000 | 400 | 1.6 | 3200 |
| LCRR32D431KJ | 275 | 350 | 430(387~473) | 200 | 710 | 30000 | 430 | 1.6 | 3100 |
| LCRR32D471KJ | 300 | 385 | 470(423~517) | 200 | 775 | 30000 | 460 | 1.6 | 2800 |
| LCRR32D511KJ | 320 | 415 | 510(459~561) | 200 | 845 | 30000 | 510 | 1.6 | 2700 |
| LCRR32D561KJ | 350 | 460 | 560(504~616) | 200 | 920 | 30000 | 540 | 1.6 | 2550 |
| LCRR32D621KJ | 385 | 505 | 620(558~682) | 200 | 1025 | 30000 | 570 | 1.6 | 2400 |
| LCRR32D681KJ | 420 | 560 | 680(612-748) | 200 | 1120 | 30000 | 600 | 1.6 | 2200 |
| LCRR32D751KJ | 460 | 615 | 750(675~825) | 200 | 1240 | 30000 | 620 | 1.6 | 2000 |
| LCRR32D781KJ | 485 | 640 | 780(702-858) | 200 | 1290 | 30000 | 660 | 1.6 | 1900 |
| LCRR32D821KJ | 510 | 670 | 820(738~902) | 200 | 1355 | 30000 | 700 | 1.6 | 1800 |
| LCRR32D911KJ | 550 | 745 | 910(819-1001) | 200 | 1500 | 30000 | 750 | 1.6 | 1300 |
| LCRR32D102KJ | 625 | 825 | 1000(900-1100) | 200 | 1650 | 30000 | 780 | 1.6 | 1200 |
| LCRR32D112KJ | 680 | 895 | 1100(990-1210) | 200 | 1815 | 30000 | 810 | 1.6 | 1000 |
| LCRR32D122KJ | 750 | 990 | 1200(1080-1320) | 200 | 1980 | 30000 | 910 | 1.6 | 920 |
| LCRR32D142KJ | 880 | 1140 | 1400(1260-1540) | 200 | 2310 | 30000 | 960 | 1.6 | 800 |
| LCRR32D162KJ | 1000 | 1280 | 1600(1400~1760) | 200 | 2640 | 30000 | 1020 | 1.6 | 700 |
| LCRR32D182KJ | 1100 | 1465 | 1800(1620~1980) | 200 | 2970 | 30000 | 1080 | 1.6 | 600 |
