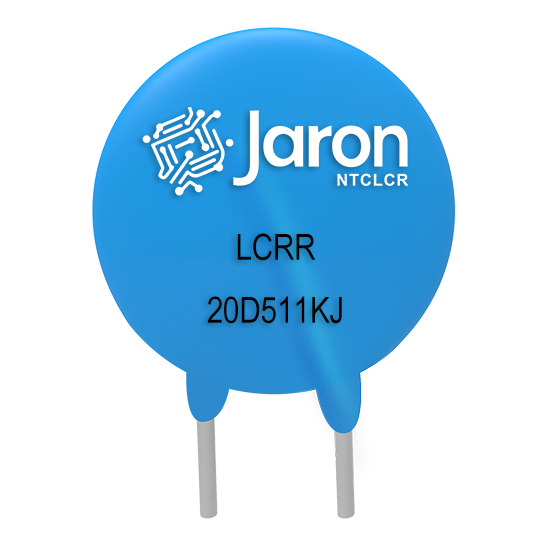

LCRR20D Serie

Schwere Hochenergie-Varistoren für Überspannungsschutz (K / KJ Serie)

Die MOV 20D Serie Metalloxidvaristoren sind für Hochleistungsschaltungen und strengere Überspannungsumgebungen konzipiert und bieten eine ausgezeichnete Energiespeicherung sowie überlegene Ausdauer bei Überspannungssätzen. Geeignet für den Schutz in Wechselstrom-Hauptleitungen, Stromfiltern, SMPS und Motortreibern verfügt diese Serie sowohl über K (Standard) als auch KJ (verstärkte Anschlüsse) Typen zur Bewältigung von mechanischem Stress und hohen Überspannungsbedingungen. Mit Varistorspannungen zwischen 180V und 1120V sorgt die 20D Serie für zuverlässigen Überspannungsschutz in globalen Industrieanwendungen.

Die MOV 20D Serie wird weitgehend für den Hochenergie-Überspannungsschutz in folgenden Bereichen eingesetzt:

  • Handel und Industrie Wechselstrom-Haupteingangsschaltungen
  • Hochleistung LED-Stromversorgungen und Beleuchtungssysteme
  • Schweißmaschinen, Motorregler, Klimaanlagenverdichterschutz
  • UPS- und Wechselrichter-Leistungsmodule
  • Hochspannungssmartmeters und Netzwerkkommunikationsknoten
  • Blitzschutzanlagen und Schaltschaltspannungsbegrenzungsschaltkreise
Teilenummer Maximale zulässige Spannung Varistorspannung Maximale Schaltspannung Durchhalte-Stoßstrom Maximale Energie (10/1000μs) Nennleistung Typische Kapazität (Referenz)
LCRRStandard VAC (V) VDC (V) V1mA (V) IP (A) VC (V) I(A) Standard (J) Standard (W) @1KHZ (pf)
1 Mal 2 Mal
LCRR20D180K 11 14 18(15~21,6) 20 36 2000 1000 11 0.2 28500
LCRR20D220K 14 18 22(19,5~26) 20 43 2000 1000 14 0.2 18500
LCRR20D270K 17 22 27(24~30) 20 53 2000 1000 16 0.2 13000
LCRR20D330K 20 26 33(29,5~36,5) 20 66 2000 1000 23 0.2 11500
LCRR20D390K 25 31 39(35~43) 20 77 2000 1000 26 0.2 8500
LCRR20D470K 30 38 47(42~54) 20 93 2000 1000 30 0.2 7400
LCRR20D560K 35 45 56(50~62) 20 100 2000 1000 41 0.2 6500
LCRR20D680K 40 56 68(61~75) 20 135 2000 1000 46 0.2 5800
LCRR20D820K 50 65 82(74~90) 100 135 6500 4000 38 1 4900
LCRR20D101K 60 85 100(90~110) 100 165 6500 4000 45 1 4000
LCRR20D121K 75 100 120(108~132) 100 200 6500 4000 55 1 3300
LCRR20D151K 95 125 150(135~165) 100 250 6500 4000 70 1 2700
LCRR20D181K 115 150 180(162~198) 100 300 6500 4000 85 1 2200
LCRR20D201K 130 170 200(180~220) 100 340 6500 4000 95 1 2000
LCRR20D221K 140 180 220(198~242) 100 360 6500 4000 100 1 1800
LCRR20D241K 150 200 240(216~264) 100 395 6500 4000 108 1 1650
LCRR20D271K 175 225 270(243~297) 100 455 6500 4000 127 1 1500
LCRR20D301K 190 250 300(270~330) 100 500 6500 4000 136 1 1300
LCRR20D331K 210 275 330(297~363) 100 550 6500 4000 150 1 1200
LCRR20D361K 230 300 360(324~396) 100 595 6500 4000 163 1 1100
LCRR20D391K 250 320 390(351~429) 100 650 6500 4000 180 1 1000
LCRR20D431K 275 350 430(387~473) 100 710 6500 4000 190 1 930
LCRR20D471K 300 385 470(423~517) 100 775 6500 4000 220 1 850
LCRR20D511K 320 415 510(459~561) 100 845 6500 4000 220 1 780
LCRR20D561K 350 460 560(504~616) 100 925 6500 4000 220 1 710
LCRR20D621K 385 505 620(558~682) 100 1025 6500 4000 220 1 650
LCRR20D681K 420 560 680(612~748) 100 1120 6500 4000 230 1 600
LCRR20D751K 460 615 750(675~825) 100 1240 6500 4000 255 1 530
LCRR20D781K 485 640 780(702~858) 100 1290 6500 4000 265 1 510
LCRR20D821K 510 670 820(738~902) 100 1355 6500 4000 282 1 500
LCRR20D911K 550 745 910(819~1001) 100 1500 6500 4000 310 1 440
LCRR20D102K 625 825 1000(900~1100) 100 1650 6500 4000 342 1 400
LCRR20D112K 680 895 1100(990~1210) 100 1814 6500 4000 383 1 460
LCRR20D122K 750 990 1200(1080~1320) 100 1980 6500 4000 408 1 320
LCRR20D152K 900 1200 1500(1350~1650) 100 2475 6500 4000 420 1 260
LCRR20D162K 1000 1280 1600(1440~1760) 100 2640 6500 4000 606 1 320
LCRR20D182K 1000 1465 1800(1620~1980) 100 2970 6500 4000 625 1 320
Teilenummer Maximale zulässige Spannung Varistorspannung Maximale Schaltspannung Durchhalte-Stoßstrom Maximale Energie (10/1000μs) Nennleistung Typische Kapazität (Referenz)
LCRRHochspannungsschutz VAC (V) VDC (V) V1mA (V) IP (A) VC (V) I(A) Hochspannungsschutz (J) Hoher Surge (W) @1KHZ (pf)
1 Mal 2 Mal
LCRR20D180KJ 11 14 18(15~21,6) 20 36 3000 1000 13 0.2 28500
LCRR20D220KJ 14 18 22(19,5~26) 20 43 3000 1000 16 0.2 18500
LCRR20D270KJ 17 22 27(24~30) 20 53 3000 1000 19 0.2 13000
LCRR20D330KJ 20 26 33(29,5~36,5) 20 66 3000 1000 24 0.2 11500
LCRR20D390KJ 25 31 39(35~43) 20 77 3000 1000 28 0.2 8500
LCRR20D470KJ 30 38 47(42~54) 20 93 3000 1000 34 0.2 7400
LCRR20D560KJ 35 45 56(50~62) 20 100 3000 1000 41 0.2 6500
LCRR20D680KJ 40 56 68(61~75) 20 135 3000 1000 49 0.2 5800
LCRR20D820KJ 50 65 82(74~90) 100 135 10000 7000 56 1 4900
LCRR20D101KJ 60 85 100(90~110) 100 165 10000 7000 70 1 4000
LCRR20D121KJ 75 100 120(108~132) 100 200 10000 7000 85 1 3300
LCRR20D151KJ 95 125 150(135~165) 100 250 10000 7000 106 1 2700
LCRR20D181KJ 115 150 180(162~198) 100 300 10000 7000 130 1 2200
LCRR20D201KJ 130 170 200(180~220) 100 340 10000 7000 140 1 2000
LCRR20D221KJ 140 180 220(198~242) 100 360 10000 7000 155 1 1800
LCRR20D241KJ 150 200 240(216~264) 100 395 10000 7000 168 1 1650
LCRR20D271KJ 175 225 270(243~297) 100 455 10000 7000 190 1 1500
LCRR20D301KJ 190 250 300(270~330) 100 500 10000 7000 210 1 1300
LCRR20D331KJ 210 275 330(297~363) 100 550 10000 7000 228 1 1200
LCRR20D361KJ 230 300 360(324~396) 100 595 10000 7000 255 1 1100
LCRR20D391KJ 250 320 390(351~429) 100 650 10000 7000 275 1 1000
LCRR20D431KJ 275 350 430(387~473) 100 710 10000 7000 305 1 930
LCRR20D471KJ 300 385 470(423~517) 100 775 10000 7000 350 1 850
LCRR20D511KJ 320 415 510(459~561) 100 845 10000 7000 360 1 780
LCRR20D561KJ 350 460 560(504~616) 100 925 10000 7000 380 1 710
LCRR20D621KJ 385 505 620(558~682) 100 1025 10000 7000 390 1 650
LCRR20D681KJ 420 560 680(612~748) 100 1120 10000 7000 400 1 600
LCRR20D751KJ 460 615 750(675~825) 100 1240 10000 7000 420 1 530
LCRR20D781KJ 485 640 780(702~858) 100 1290 10000 7000 440 1 510
LCRR20D821KJ 510 670 820(738~902) 100 1355 10000 7000 460 1 500
LCRR20D911KJ 550 745 910(819~1001) 100 1500 10000 7000 510 1 440
LCRR20D102KJ 625 825 1000(900~1100) 100 1650 10000 7000 565 1 400
LCRR20D112KJ 680 895 1100(990~1210) 100 1814 10000 7000 620 1 460
LCRR20D122KJ 750 990 1200(1080~1320) 100 1980 10000 7000 660 1 320
LCRR20D152KJ 900 1200 1500(1350~1650) 100 2475 10000 7000 660 1 260
LCRR20D162KJ 1000 1280 1600(1440~1760) 100 2640 10000 7000 660 1 320
LCRR20D182KJ 1000 1465 1800(1620~1980) 100 2970 10000 7000 660 1 320
