Gasentladungsröhre der Serie JR3E6 | 1-poliger GDT-Überspannungsschutz für einseitigen Überspannungsschutz
Die JR3E6 Serie GDT ist ein 1-poliges keramisches Gasentladungsröhrchen mit hoher Isolationswiderstandskraft, schneller Reaktion, geringer Kapazität und exzellenter Überspannungshandhabung. In Sparküber-Spannungen von 75V bis 600V (typisch) verfügbar, ist sie für den Schutz von Leitung-zu-Masse optimiert. Bei einer transienten Überspannung ionisiert das Gerät in <1ns, leitet die Energie auf Masse um und schützt dadurch nachgelagerte Elektronik. Mit einem Isolationswiderstand >10⁹Ω und stabiler Leistung ist es ideal für AC/DC-Leitungen, RS485/232, Messtechnik, Alarmsysteme, Ladegeräte und intelligente Endgeräte. Vollständig RoHS/REACH-konform; UL- und IEC-zertifizierte Modelle erhältlich.
| JRTeilenummer | Gleichspannungs-Schlagüberspannung | Maximale Impuls-Schlagspannung | Mindest Isolationswiderstand | Maximale Kapazität | Bogenspannung | Nenn Impulsentladungsstrom | |
| JR3E6-75S | 75V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~15V | 10kA |
| JR3E6-753T | |||||||
| JR3E6-90S | 90V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~15V | 10kA |
| JR3E6-903T | |||||||
| JR3E6-150S | 150V±20% | ＜500V | ＜600V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-1503T | |||||||
| JR3E6-230S | 230V±20% | ＜600V | ＜700V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-2303T | |||||||
| JR3E6-250S | 250V±20% | ＜600V | ＜700V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-2503T | |||||||
| JR3E6-300S | 300V±20% | ＜800V | ＜900V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-3003T | |||||||
| JR3E6-350S | 350V±20% | ＜800V | ＜900V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-3503T | |||||||
| JR3E6-420S | 420V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-4203T | |||||||
| JR3E6-470S | 470V±20% | ＜900V | ＜1000V | 1 GΩ | ＜1.5pF | ~20V | 10kA |

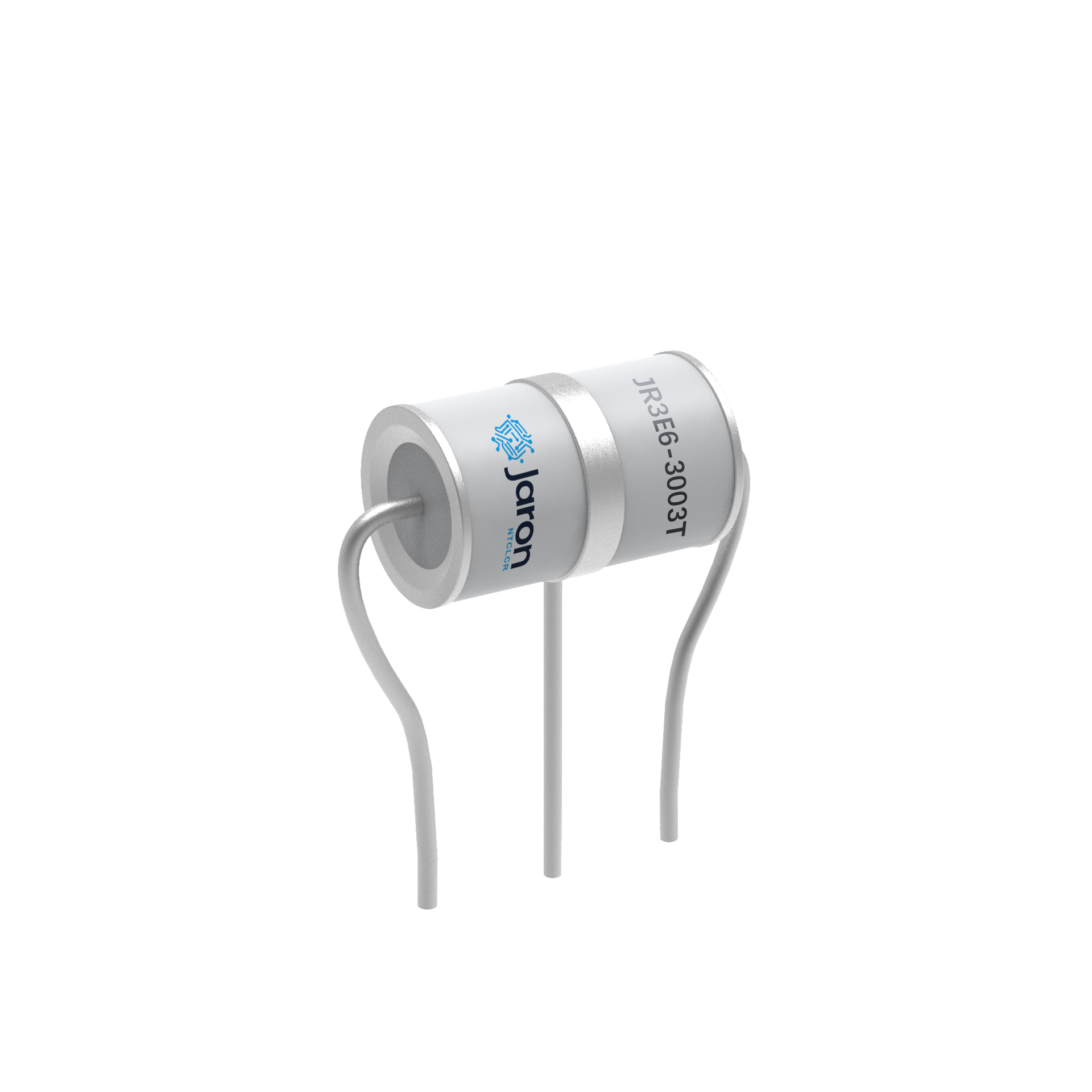

| JR3E6-4703T | |||||||
| JR3E6-600S | 600V±20% | ＜1100V | ＜1200V | 1 GΩ | ＜1.5pF | ~20V | 10kA |
| JR3E6-6003T | |||||||
