Einführung in CBB-Kondensatoren

1. Was ist ein CBB-Kondensator?

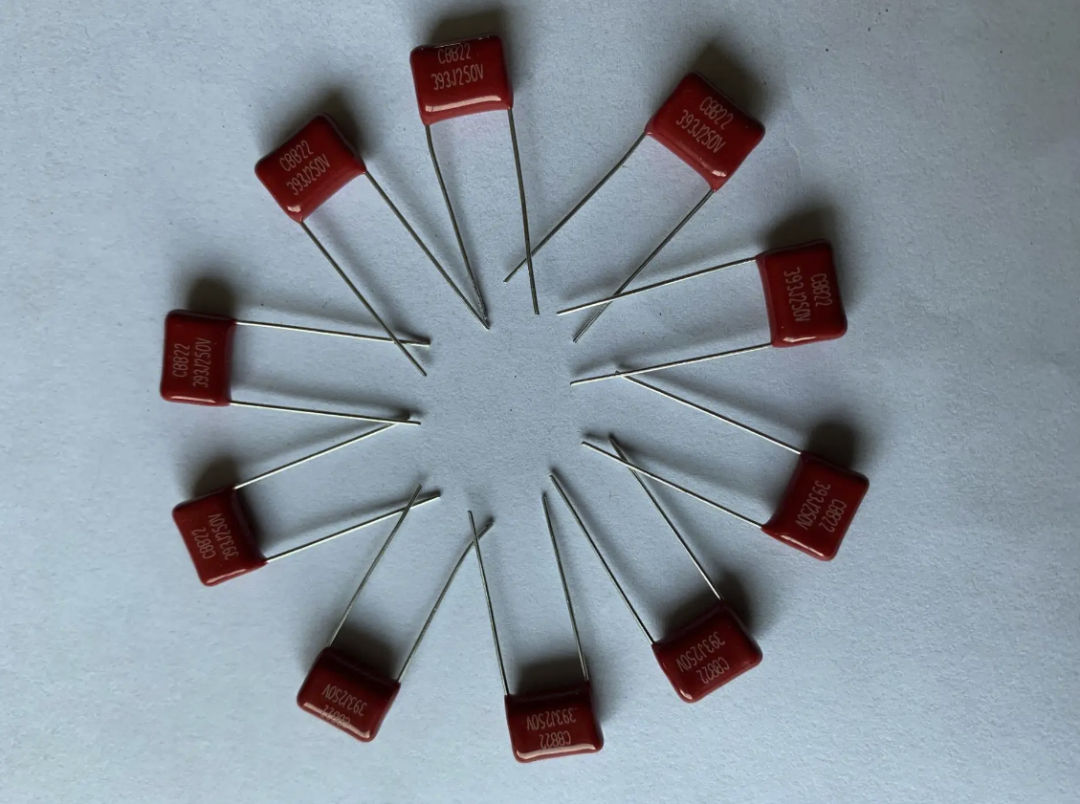

CBB-Kondensatoren sind Filmkondensatoren, die Polypropylenfilm als Dielektrikum verwenden, wobei Elektroden durch einen Metallisierungsprozess auf seiner Oberfläche abgesetzt werden. Der vollständige englische Name lautet Metalized Polypropylene Film Capacitor und wird häufig in Anwendungen eingesetzt, die hohe elektrische Leistung und Stabilität erfordern. Aufgrund seiner strukturellen Merkmale weist der CBB-Kondensator eine ausgezeichnete Dielektrizitätsstärke, geringe Verluste und eine gute Langzeitzuverlässigkeit auf.

2. Hauptfunktionen von CBB-Kondensatoren

Filterung

In Stromversorgungsschaltungen werden CBB-Kondensatoren oft verwendet, um Spannungsrauschen und Hochfrequenzstörungen zu filtern. Insbesondere in Schaltnetzanlagen helfen sie dabei, die Ausgangsspannung zu glätten, Hochfrequenzrauschen zu unterdrücken und einen stabilen Betrieb zu gewährleisten.

Bypassing

In Hochfrequenzschaltungen werden CBB-Kondensatoren verwendet, um Störsignale auf Masse zu leiten und somit die Störfestigkeit der Schaltung zu verbessern. Diese Funktion ist besonders wichtig für die Erhaltung der Signalaufrechterhaltung.

Kopplung

In Audio- und Signalverstärkungsschaltungen werden CBB-Kondensatoren oft als Kopplungskomponenten zur Signalübertragung zwischen den Stufen verwendet. Ihre Niedrigverlusteigenschaften sorgen dafür, dass die Signalübertragung mit minimaler Verzerrung erfolgt.

Resonanz

In LC-Schwingkreisen können CBB-Kondensatoren mit Spulen Resonanzschleifen bilden, um bestimmte Frequenzsignale selektiv zu verstärken oder zu unterdrücken. Sie werden weitgehend in HF-Filtern und Hochfrequenzresonanzmodulen eingesetzt.

3. Typische Anwendungsszenarien von CBB-Kondensatoren

Audioausrüstung: Aufgrund ihrer geringen Verluste und hoher Stabilität werden CBB-Kondensatoren oft in Audiosystemen, Verstärkern und Mischpulten als Kopplungskondensatoren eingesetzt, um die Audiowiedergabe zu verbessern.

Haushaltsgeräte: In Geräten wie Induktionskochfeldern und Mikrowellenöfen werden CBB-Kondensatoren zur Leistungs faktorkorrektur und EMI-Filterung verwendet, wodurch der Energieverbrauch effektiv reduziert und die Lebensdauer des Geräts verlängert wird.

Stromwerkzeuge: In Geräten wie elektrischen Bohrern und Sägen absorbieren CBB-Kondensatoren Hochfrequenzspannungsspitzen und elektromagnetische Störungen, die während des Motorbetriebs entstehen, was die Stabilität und den Motorschutz verbessert.

Schaltnetzteile und Wechselrichter: CBB-Kondensatoren werden aufgrund ihrer ausgezeichneten Hochspannungsaussetzung und Temperaturstabilität in UPS-, Wechselrichtern und industriellen Stromversorgungssystemen weit verbreitet eingesetzt.

Stromversorgungssysteme und industrielle elektronische Geräte: Sie werden in reaktiver Leistungsentschädigung, Stromfilterung und Unterdrückung von Hochfrequenzstörungen eingesetzt, wodurch der Leistungsfaktor verbessert und die Energieeffizienz gesteigert wird.

4. Vorteile und Nachteile von CBB-Kondensatoren

Vorteile:

Niedrige Verluste und hohe Stabilität: Mit niedrigem ESR geeignet für Hochfrequenz- und Hochspannungsanwendungen.

Lange Lebensdauer: Die Materialien weisen eine gute Feuchtigkeitsbeständigkeit und Temperaturbelastbarkeit auf, was einen langfristigen stabilen Betrieb gewährleistet.

Hohe Spannungsaushaltfähigkeit: Geeignet für Einsatz in Hochspannungs- und Hochleistungsschaltungen.

Nachteile:

Relativ große Größe: Im Vergleich zu keramischen oder elektrolytischen Kondensatoren beanspruchen sie mehr Platz und sind nicht für ultrakompakte Geräte geeignet.

Höhere Kosten: Im Allgemeinen teurer als elektrolytische und einige keramische Kondensatoren, was ihre Verwendung in kostenempfindlichen Designs begrenzt.

5. Wichtige Auswahlkriterien für CBB-Kondensatoren

Nennspannung:Sollte höher als die Betriebsspannung des Schaltkreises sein, mit ausreichendem Spielraum.

Kapazitätswert:Wähle die passende Kapazität je nach Funktionsbedarf (Filterung, Kopplung, Resonanz etc.).

Verlustfaktor (tanδ):Vor allem für Hochfrequenzanwendungen sollten Modelle mit niedrigem tanδ ausgewählt werden.

Temperaturabhängigkeit:Muss zum Betriebsumfeld passen; Modelle mit stabilen Temperaturkoeffizienten sind vorzuziehen.

Physikalische Größe und Gehäuse:Wähle ein Gehäuse, das sich in den Montageplatz und das PCB-Layout einfügt.

Dienstleben und Zuverlässigkeit:Für industrielle oder Energiesysteme sollten Modelle mit langer Lebensdauer und hoher Zuverlässigkeit gewählt werden.

6. Schlussfolgerung

Durch ihre ausgezeichneten dielektrischen Eigenschaften und stabile elektrische Leistung spielen CBB-Kondensatoren eine wichtige Rolle in Audiogeräten, Energiesystemen, Haushaltsgeräten, Kraftwerkzeugen und industriellen Stromanwendungen. Obwohl sie relativ groß sind und etwas teurer, macht ihre hervorragende Stabilität und Beständigkeit sie zu einer bevorzugten Wahl bei elektronischen Design mit hoher Zuverlässigkeit.
