Der HCET-B Strom- und Temperatur-Doppelschutz-Motorschutz (Selbsteinhaltetyp) bietet sowohl Überhitzungsschutz als auch präzise Steuerung der Dauer eines Stromüberlastungsereignisses. Er verfügt über eine optionale Funktion zum Reset bei Ausschaltung, was ein höheres Sicherheitsschutzniveau bietet.
Modell: HCET-B
Temperaturbereich: 50°C - 180°C
Funktionen: Kleine Größe, isolierter Gehäuse, einfach zu installieren, mit Doppelfunktion für Temperatur- und Stromschutz; optional kann eine Funktion zum Reset bei Stromausfall hinzugefügt werden
Doppelte Schutzfunktion für Temperatur und Strom
Optionale Funktion zum Reset bei Stromausfall
Überlastungsschaltstrom kann bis zu 35A angepasst werden
Sehr präzise Schaltzeit (3–8 Sekunden), um das Überhitzen des Motors zu verhindern
Kompakt und gedämmt für eine einfache Installation
Jedes Bauteil entspricht streng den europäischen RoHS-Umweltstandards
Elektrische Spezifikationen:
30 Amps/15 Volt Gleichstrom |
15 Amps/30 Volt Gleichstrom |
25 Amps/250 Volt Wechselstrom |
35 A/125 V AC |
Technische Parameter:
Betriebstemperaturbereich |
50℃–180℃ innerhalb dieses Bereichs anpassbar |
Temperaturverträglichkeit |
±5℃, ±8℃ |
Überstrom-Ausschaltbereich |
1A-35A |
Ausschaltzeit |
3S-8S (nach Anfrage anpassbar) |
Anwendungsbereich
Staubsauger, Schredder, Mixer, Rasenmäher |
Kraftwerkzeuge, Schneepflüge |
Waschmaschinenmotoren, Saftextraktormotoren, Sojamilchmaschinenmotoren usw. | |
Bezeichnung Beschreibung
| HCET - B | ***** | P | * | A101 |
| 1 | 2 | 3 | 4 | 5 |
1. Produktmodell: HCET-B-Typ Doppelschutz-Motor-Schutzgerät mit Strom- und Temperaturschutz & Temperaturschalter
2. Parametercode: einschließlich Aktionstemperatur, Strom und Aktionzeit
3. Selbstsperrefunktion: mit P hat es die Funktion der Selbstbehalte nach einem Stromausfall, ohne P hat es diese Funktion nicht
4. Leiterdrahtcode: durch Zahlen und Buchstaben ersetzt, entsprechend den Anforderungen des Kundenzeichnungs
5. Fertigungsdatum:
buchstaben von A bis Z, A steht für 2000---Z steht für 2025, und so weiter;
Zahlen von 1 bis 52, 1 stellt die erste Woche jedes Jahres dar---Z stellt die 52. Woche dar, und so weiter

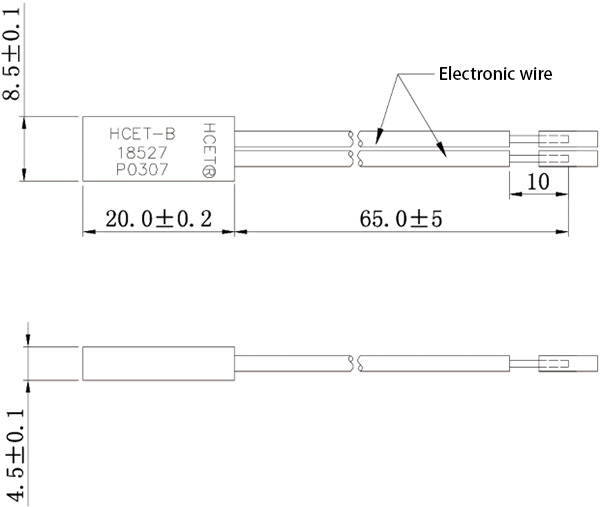

Physikalische Abmessungen:
Designprinzip:

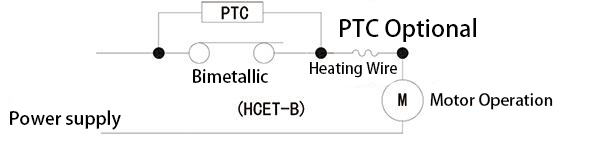

Das Bimetall des HCET-B-Motor-Schutzgeräts ist parallel zum PTC geschaltet und dann in Reihe mit dem Heizdraht geschaltet, um eine Serienschaltung zu bilden, die dann mit dem Motor in Serie geschaltet wird. Wenn die Last normal arbeitet, ist der durch den Heizdraht und das Bimetall fließende Strom gering, das Bimetall wird nicht aktiviert und das PTC erzeugt keine hohe Temperatur.

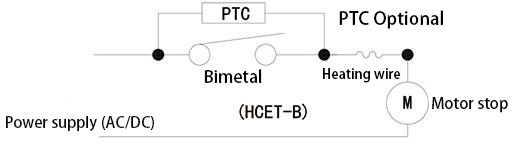

Wenn die Last abnormal ist, wird die hohe Temperatur oder der hohe Strom dazu führen, dass die Bimettallschaltung des HCET-B-Schutzgeräts unterbrochen wird. Zu diesem Zeitpunkt wird das PTC-Element hohe Temperatur und hohen Widerstand erzeugen (die hohe Temperatur des PTCs hält den HCET-B-Motorschutz in einem getrennten Zustand), und die Last wird aufhören zu laufen.
Wenn die Spannung manuell getrennt wird, beginnt der PTC zu kühlen. Nach einer bestimmten Kühlzeit setzt der HCET-B-Motor-Schutz sich automatisch zurück, die Spannung wird erneut eingeschaltet und die Last läuft weiter.
