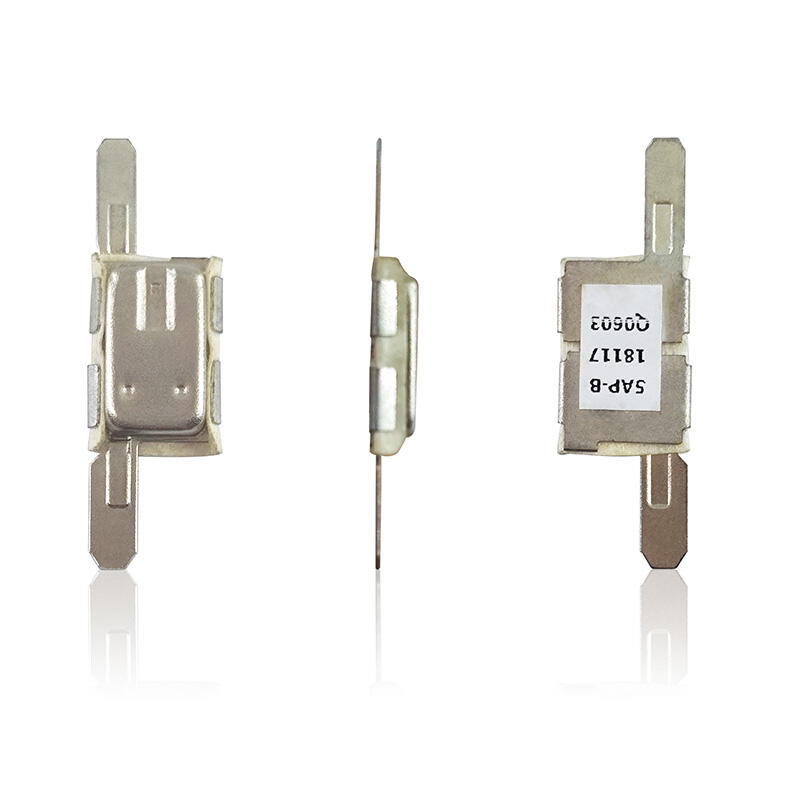

5AP Schutzvorrichtung für Werkzeuggleichstrommotoren/2MP Schutzvorrichtung für Scheibenwischerantriebsmotoren
5AP/2MP ist ein Schutzelement mit sowohl Überstrom- als auch Temperaturüberwachungsfunktionen. Es kann genaue Kontrolle über den Schaden an einem Motor durch Motorsperre oder übermäßigen Strom gewährleisten.
[Modell]: 5AP/2MP
[Temperatur]: 50℃-180℃
[Eigenschaften]: Kleine Größe, geeignet für die Installationsanforderungen von Mikromotoren; bietet den zuverlässigsten und sichersten Schutz bei Motorsperre; die Kombination aus Bimetallstreifen und Heizdraht hat eine schnelle Abschaltung.
Produktmerkmale
● Kleine Größe, geeignet für Installationsanforderungen von Mikromotoren.
● Bieten die zuverlässigste Sicherheitsschutz wenn der Motor blockiert ist.
● Die Kombination aus Bimetallstreifen und Heizdraht hat einen schnellen Auslösevorgang.
● Sehr genaue Auslösezeit, um zu verhindern, dass der Motor überhitzt.
● Verfügen über doppelte Leistung von Strom- und Temperaturerfassung.
● Jeder Teil implementiert streng die europäischen ROHS-Umweltschutzstandards.
● Es gibt viele Arten von Terminalen zur flexiblen Auswahl.
● Spezifische Ausführungen oder Niederlegedienstleistungen können nach Kundenanforderungen hergestellt werden.
Elektrische Spezifikationen
25amps/15 volts DC |
15amps/30 volts DC |
Technische Parameter
Betriebstemperatur temperaturbereich |
50℃- 180℃ Jede Temperatur im Bereich kann je nach Kundenanforderung bereitgestellt werden |
Temperaturverträglichkeit |
±5℃, ±8℃ |
Wähle den Überstrom-Schutz-Bereich |
1~25A |
Fluchtzeit |
4~10s |
Anwendung
Fenstermotor, Verdeckmotor, Sitzmotor |
Scheibenwischermotor, Schiebetürmotor, Reglermotor |
Spielzeugmotoren, Gleichstrom-Werkzeuge |
Überstromschutz für Schaltkreise schaltkreise |
Bezeichnung Beschreibung
|
5AP-
|
Ein |
***** |
+ |
A10 |
1 |
2 |
3 |
|
4 |
Produktmodell: 5AP/2MP Motor-Schutz
Terminalkategorie: A: Stecker in gleicher Richtung, B: Stecker in entgegengesetzter Richtung, C: Terminal in gleicher Richtung, D: Terminal in entgegengesetzter Richtung
Interner Code: einschließlich Aktionstemperatur, Rücksetztemperatur, Zeitparameter
Fertigungsdatum:
buchstaben von A bis Z, A steht für 2000 --- Z steht für 2025, und so weiter;
Zahlen von 1 bis 52, 1 steht für die erste Woche jedes Jahres --- Z steht für die 52. Woche, und so weiter:
Produktgröße

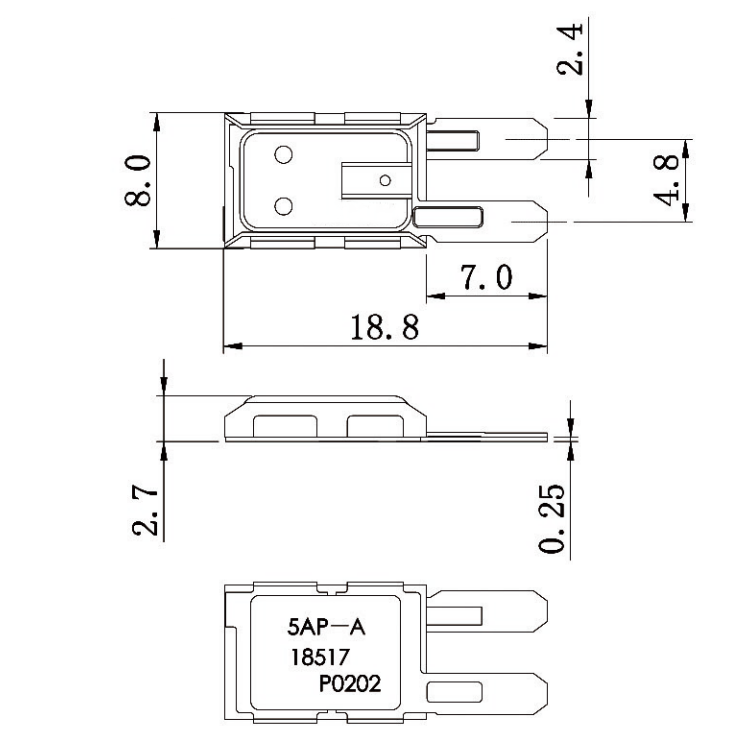

5AP Serie

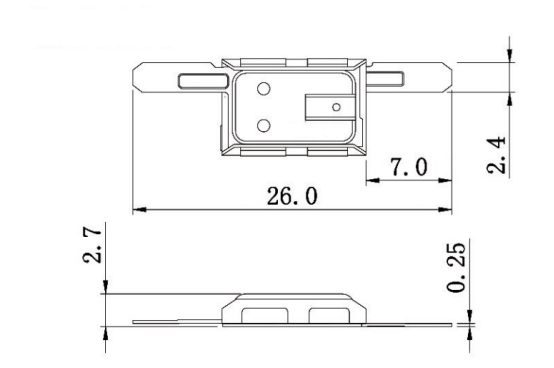

2MP Serie
