شاتکی ڈائیڈز کے تکنیکی اصول اور درخواست کے فوائد

I. تکنیکی اصول

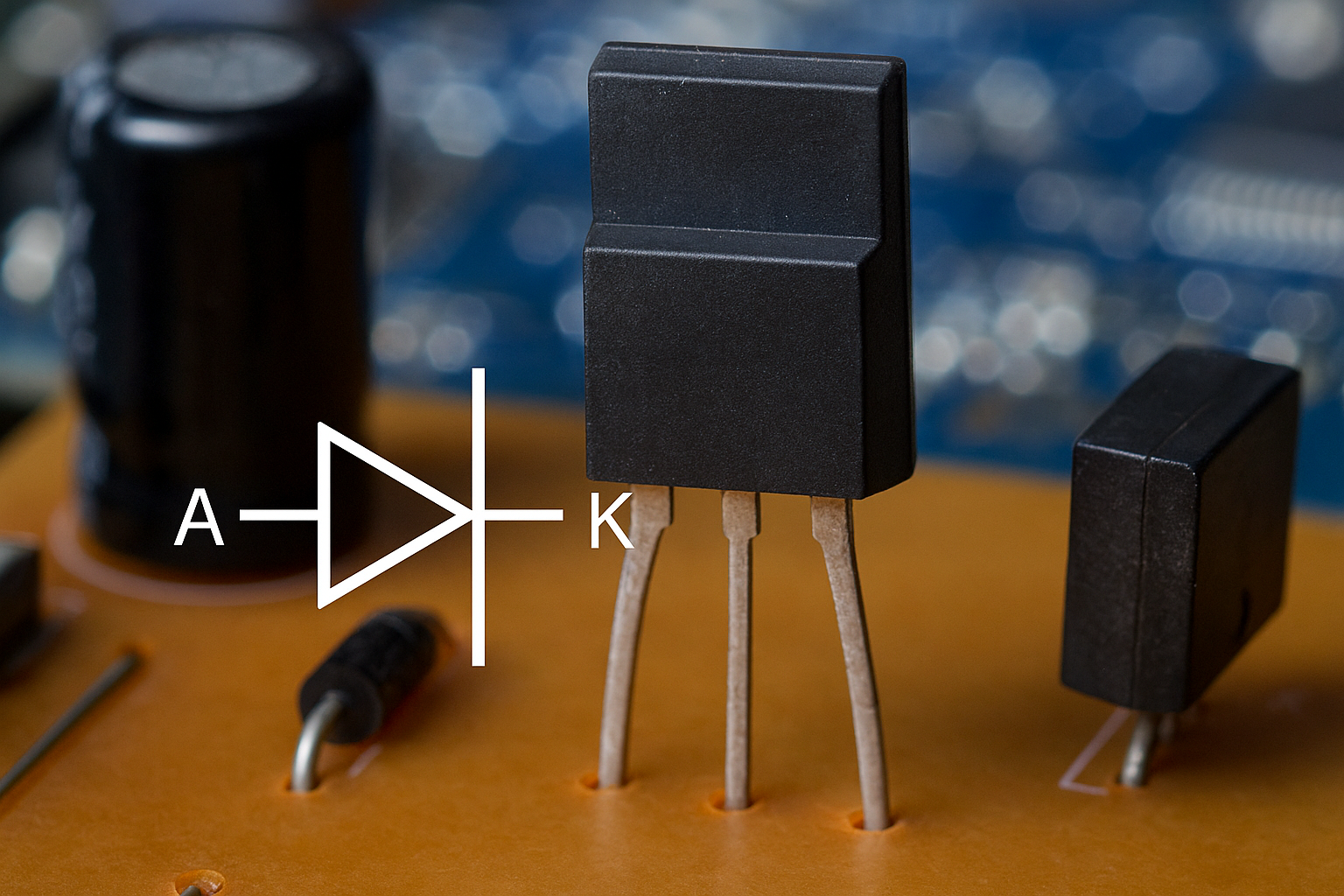

شِٹکی ڈایود ایک میٹل-سیمی کنڈکٹر جنکشن والا آلہ ہے جو میٹل (عموماً ایلومینیم، سونا، یا پلیٹینم) اور ایک این ٹائپ سیمی کنڈکٹر کے درمیان تشکیل پانے والی شِٹکی رکاوٹ کی بنیاد پر کام کرتا ہے۔ روایتی پی این جنکشن والے ڈایود کے برعکس، اس میں الیکٹرون-ہول دوبارہ ملنے کا عمل شامل نہیں ہوتا۔ بجائے اس کے، کنڈکشن کو بڑی تعداد میں موجود کیریئرز (الیکٹرون) کنٹرول کرتے ہیں، جس کے نتیجے میں معاکس بازیابی کرنٹ نا قابلِ اعتنا ہوتی ہے۔

جدید شِٹکی ڈایود کے لیے اکثر ایلومینیم-سیلیکان جنکشن کا استعمال کیا جاتا ہے جو پلانر سیلیکان کے عمل سے تیار کیا جاتا ہے۔ یہ قیمتی دھاتوں پر انحصار کو کافی حد تک کم کر دیتا ہے اور ساتھ ہی معیاریت اور تیاری کی پیمانے کو بڑھاتا ہے۔

دوم۔ ٹیکنیکل فوائد

بالکل کم فارورڈ وولٹیج ڈراپ (VF)
شِٹکی ڈایود کی فارورڈ وولٹیج ڈراپ عام طور پر 0.15V سے 0.45V کے درمیان ہوتی ہے، جو معیاری سلیکان پی این جنکشن کی تقریباً 0.7V سے کافی کم ہوتی ہے۔ اس سے کم وولٹیج والے اطلاقات میں توانائی کی کارکردگی بہتر ہوتی ہے۔

صفر معاکس بازیابی وقت
چونکہ کوئی اقلیتی کیریئر اسٹوریج نہیں ہے، سوئچنگ صرف جنکشن کیپسیٹنس کے مطابق ہوتی ہے۔ اس سے نینو سیکنڈ رینج میں سوئچنگ ٹائم حاصل ہوتا ہے، جو کہ زیادہ فریکوئنسی اور زیادہ رفتار والے سرکٹس کے لیے مناسب ہے۔

زیادہ کرنٹ ڈینسٹی ہینڈلنگ
شٹکی باریئر پر ڈیپلیشن لیئر کم سے کم ہوتی ہے، جس سے ڈیوائس کم وولٹیج کے تحت زیادہ کرنٹ کو کنڈکٹ کرنے کے قابل ہو جاتی ہے، جس کی وجہ سے اسے پاور ریکٹیفیکیشن اور کنورژن کے لیے مناسب بنایا جاتا ہے۔

کم پاور کنزیومپشن اور کم نویز
کم وولٹیج لو جیک یا تھرملی طور پر محدود سسٹمز میں، شٹکی ڈائیوڈز اپنی ریکومبینیشن فری سوئچنگ بیہیویئر کی وجہ سے کم پاور استعمال کرتے ہیں اور کم الیکٹرو میگنیٹک نویز پیدا کرتے ہیں۔

III۔ عام ایپلی کیشن سیناریوز

پاور مینجمنٹ سرکٹس
پاور ایڈاپٹرز، LCD پاور بورڈز، اور الیکٹرک وہیکل چارجرز میں ریکٹیفیکیشن اور فری وہیلنگ کے لیے زیادہ استعمال کیا جاتا ہے تاکہ توانائی کنورژن کی کارکردگی میں اضافہ ہو۔

ہائی فریکوئنسی سوئچنگ پاور سپلائی
ان کی تیز سوئچنگ خصوصیات کی وجہ سے بوسٹ یا بک کنورٹر ٹوپولوجیز میں ریکٹیفیکیشن کے لیے مناسب ہے۔

خودروں کے الیکٹرانکس
ECU پاور پروٹیکشن، موٹر ڈرائیور سرکٹس اور ریورس وولٹیج پروٹیکشن اور کرنٹ کونٹینوٹی کے لیے آٹوموٹو لائٹنگ سسٹمز میں عام ہے۔

کمیونیکیشن اور RF سرکٹس
RF اور مائیکرو ویو ڈیزائنوں میں ڈیٹیکشن، ریکٹیفیکیشن یا لیمیٹنگ کے لیے استعمال کیا جاتا ہے، جہاں ان کی کم کیپسیٹینس اور تیز ردعمل سے سرکٹ کی حساسیت میں اضافہ ہوتا ہے۔

ہائی اسپیڈ لو جک اور TTL سرکٹس
کلیمپنگ اور پروٹیکشن کے لیے ہائی اسپیڈ لو جک نوڈس میں استعمال کیا جاتا ہے، ٹائمینگ ایرر کو کم کرنا اور تیز سگنل ٹرانزیشن کو یقینی بنانا۔

IV. نتیجہ

ان کے کم فارورڈ وولٹیج ڈراپ، تیز سوئچنگ کی صلاحیت، اور نا قابل گریز ریورس ریکوری لوس کے ساتھ، شاٹکی ڈائیوڈز جدید الیکٹرانکس میں ناگزیر اجزاء بن گئے ہیں۔ وہ ان ایپلی کیشنز میں اہم کردار ادا کرتے ہیں جن میں توانائی کی کارکردگی، کمپیکٹنس، اور ہائی اسپیڈ پرفارمنس کی ضرورت ہوتی ہے - خصوصاً پاور مینجمنٹ، مواصلات، اور آٹوموٹو سسٹمز میں۔
